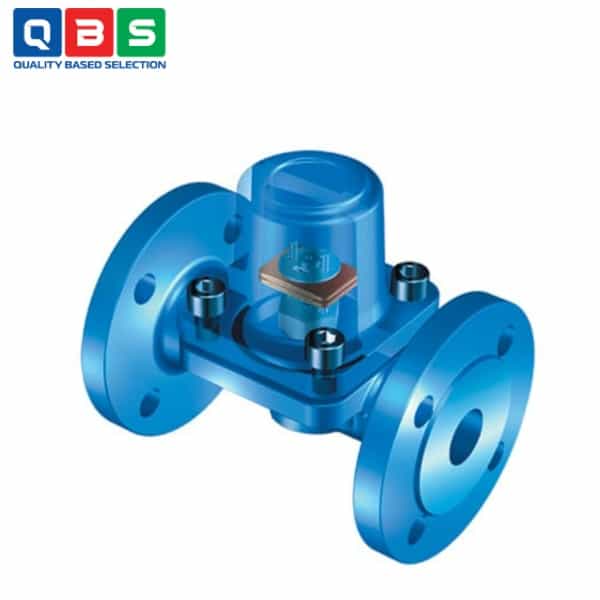

Bẫy hơi ARI-CONA 665
| Tên sản phẩm | Bẫy hơi ARI |
| Model | ARI-CONA 665 |
| Thương hiệu | ARI |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bẫy hơi ARI-CONA 665 |
Mô tả
Bẫy hơi ARI-CONA 665 là loại bẫy xả lỏng (hay còn gọi là bẫy khởi động/start-up drainer hoặc liquid drain trap) chuyên dùng để loại bỏ nước ngưng tụ tích tụ trong đường ống hơi, thiết bị trao đổi nhiệt, hoặc hệ thống hơi nước, đặc biệt trong giai đoạn khởi động và vận hành bình thường, giúp ngăn ngừa hiện tượng nước đập (water hammer), duy trì hiệu suất hệ thống và bảo vệ thiết bị.
Ứng dụng của Bẫy hơi ARI-CONA 665
-
- Xả nước ngưng tụ tự động: Khi hệ thống chưa có áp suất hoặc áp suất thấp, van mở nhờ lò xo bên trong để xả nước ngưng tụ nhanh chóng.
- Xả nước ngưng tụ liên tục: Trong quá trình vận hành bình thường của hệ thống hơi nước, đảm bảo đường ống và thiết bị luôn khô ráo.
- Xả condensate: Trong các hệ thống có hơi nước, nước ngưng tụ và các chất lỏng tương tự.
- Ngăn ngừa water hammer: Bằng cách loại bỏ nước tích tụ, bảo vệ đường ống, van và thiết bị khỏi hư hỏng.
- Lắp đặt linh hoạt ở bất kỳ vị trí nào: Phù hợp cho các không gian hạn chế hoặc yêu cầu chống đóng băng.
- Hệ thống hơi công nghiệp nói chung: Như nhà máy sản xuất, hệ thống sưởi ấm, trao đổi nhiệt, nơi cần xả condensate mà không cần xả hơi.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết (Fig. 12.665 – PN16) | Chi tiết (Fig. 45.665 – PN40) |
| Vật liệu chính | Grey cast iron (EN-JL1040 / EN-GJL-250) | Forged steel (1.0460 / P250GH) |
| Áp suất danh định | PN16 | PN40 |
| Kích cỡ danh định | DN15 – DN25 (1/2″ – 1″) | DN15 – DN25 (1/2″ – 1″) |
| Áp suất vận hành tối đa (PS) | 12,8 barg (tại 200°C) | 32 barg (tại 250°C) |
| 9,6 barg (tại 300°C) | 22 barg (tại 385°C) | |
| 14,5 barg (tại 450°C) | ||
| Nhiệt độ inlet tối đa (TS) | 300 °C | 385 °C (lên đến 450°C ở áp suất thấp hơn) |
| Chênh áp suất đóng van (ΔPMX / Closing pressure) | ≥1,5 bar (cài đặt nhà máy, điều chỉnh 0,5–2 bar) | ≥1,5 bar (cài đặt nhà máy, điều chỉnh 0,5–2 bar) |
| Kiểu kết nối | Flanges (…1), Screwed sockets (…2), Socket weld (…3), Butt weld (…4), Union butt weld (…5, chỉ PN16) | Tương tự (trừ union chỉ PN16) |
| Lắp đặt | Bất kỳ vị trí nào (any position) | Bất kỳ vị trí nào |
| Controller | TB 102/85 (corrosion resistant bimetal) | Tương tự |
| Lưu lượng max (cold condensate ~20°C) | Lên đến ~2000–3000 kg/h (tùy ΔP, xả vào atmosphere) | Tương tự |
| Ứng dụng chính | Xả condensate tự động start-up/shut-down | Xả condensate tự động start-up/shut-down |
Tham khảo Catalog chi tiết ở đây: Catalog Bẫy hơi ARI-CONA 665
Nguyên lý hoạt động của Bẫy hơi ARI-CONA 665
-
- Khi hệ thống chưa có áp suất (unpressurized/start-up hoặc shut-down): Lò xo nén (compression spring) bên trong controller (Pos. 24) đẩy van mở hoàn toàn → xả condensate tự động bằng trọng lực hoặc áp suất thấp, loại bỏ nước ngưng tụ tích tụ nhanh chóng.
- Khi áp suất tăng lên:
- Chênh áp suất (ΔP giữa inlet và outlet) tác dụng lên diện tích van, vượt qua lực lò xo → đẩy controller đóng van.
- Van tự động đóng khi ΔP đạt giá trị cài đặt nhà máy (thường ≥1,5 bar, có thể điều chỉnh 0,5–2 bar).
- Vai trò của bimetallic elements: Đảm bảo lực đóng van ổn định và không đổi bất kể nhiệt độ thay đổi (bù nhiệt, chống ảnh hưởng nhiệt độ đến lò xo hoặc vật liệu).
Ưu điểm nổi bật
-
- Xả condensate tự động hiệu quả lúc khởi động & tắt máy: Mở hoàn toàn khi chưa áp suất nhờ lò xo nén, xả nhanh nước ngưng tụ lớn.
- Ngăn water hammer & bảo vệ thiết bị: Loại bỏ condensate tích tụ ở low points, tránh búa nước, ăn mòn, đóng băng.
- Đóng kín chính xác theo chênh áp suất: Tự đóng khi ΔP ≥1,5 bar, ngăn xả hơi lãng phí.
- Lực đóng ổn định nhờ bimetal: Không bị ảnh hưởng nhiệt độ, đảm bảo đóng van nhất quán.
