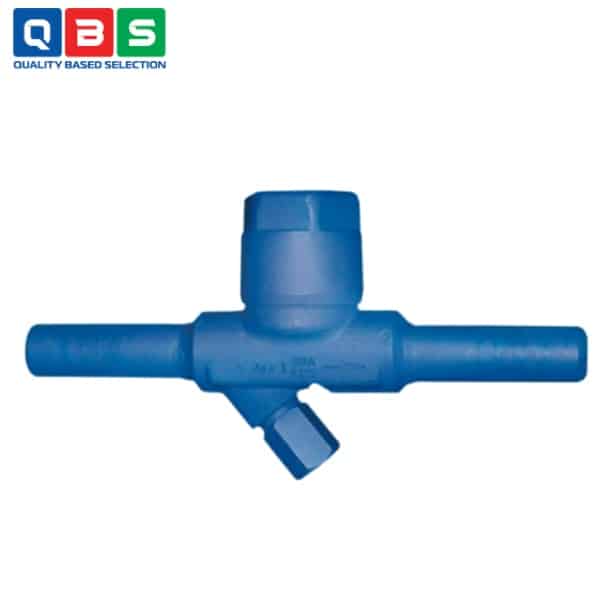

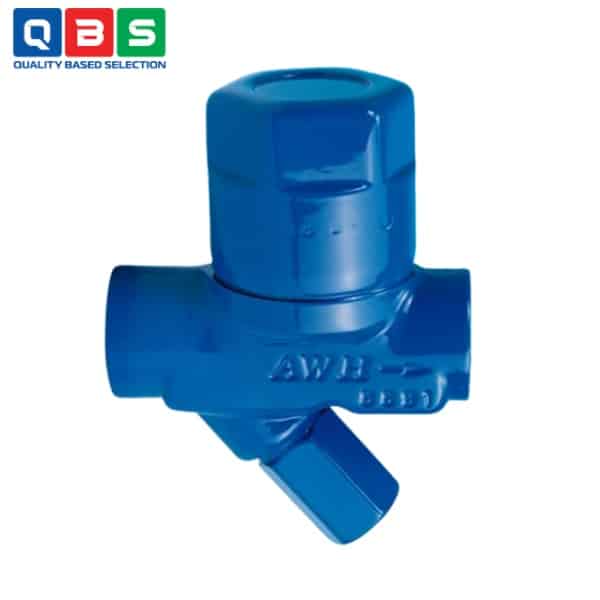

Bẫy hơi ARI-CONA M
| Tên sản phẩm | Bẫy hơi ARI |
| Model | ARI-CONA M |
| Thương hiệu | ARI |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bẫy hơi ARI-CONA M |
Mô tả
Bẫy hơi ARI-CONA M là bẫy hơi nhiệt tĩnh (thermostatic steam trap) được thiết kế chủ yếu để xả nước ngưng (condensate) từ hệ thống hơi nước, với khả năng chống chịu tốt, chống búa nước và linh hoạt về lắp đặt.
Ứng dụng của Bẫy hơi ARI-CONA M
-
- Xả nước ngưng ở nhiệt độ sôi: Phù hợp cho các hệ thống cần xả condensate ngay tại điểm sôi mà không cần làm lạnh dưới.
- Xả nước ngưng với độ làm lạnh dưới khoảng 10K: Lý tưởng cho các ứng dụng thông thường trong hệ thống hơi nước.
- Xả nước ngưng với độ làm lạnh dưới khoảng 30K: Phù hợp cho các hệ thống yêu cầu độ sub-cooling cao hơn để tránh flash steam.
- Xả nước ngưng với độ làm lạnh dưới khoảng 40K: Phù hợp cho hệ thống tracing với hơi nước áp suất thấp và trung bình.
- Xả condensate với lưu lượng cao: Phiên bản multi-capsule, dành cho các ứng dụng cần xả lượng lớn condensate.
Thông số kỹ thuật cơ bản
Phiên bản Grey cast iron (Fig. 610) – PN16
| Thông số | Giá trị |
| Vật liệu | EN-JL1040 (Grey cast iron) |
| Kích cỡ (DN/NPS) | DN15-50 / 1/2″ – 2″ |
| Áp suất vận hành (PS) | 12,8 barg (R13) / 9,6 barg (R5) |
| Nhiệt độ đầu vào (TS) | 200 °C (R13) / 300 °C (R5) |
| ΔP cho phép tối đa (ΔPMX) | 13 bar (R13) / 5 bar (R5) |
| Capsule | No.1 (boiling temp), No.2 (10K std), No.3 (30K), No.4 (40K) |
| Kết nối | Flanges (…1), Union butt weld (…5) |
| Strainer | Bên trong (inside) |
| Lắp đặt | Bất kỳ vị trí nào |
Phiên bản Forged steel / Stainless steel (Fig. 610/612) – PN40
| Thông số | Giá trị (Forged steel 1.0460) | Giá trị (Stainless 1.4541) |
| Kích cỡ (DN/NPS) | DN15-25 / 1/2″-1″ | DN15-25 / 1/2″-1″ |
| Áp suất vận hành (PS) | 22 barg (R22) / 14,5 barg (R5) | 22 barg |
| Nhiệt độ đầu vào (TS) | 385 °C (R22) / 450 °C (R5) | 400 °C |
| ΔP cho phép tối đa (ΔPMX) | 22 bar (R22) / 5 bar (R5) | Tương tự |
| Capsule | No.1 → No.4 (No.4 đến 16 bar) | Tương tự |
| Kết nối | Flanges (…1), Screwed (…2), Socket weld (…3), Butt weld (…4) | Tương tự |
| Strainer | Inside (610) / Outside (612/Y) | Tương tự |
| Lắp đặt | Bất kỳ vị trí nào (tối ưu ngang cho filter) | Tương tự |
Tham khảo Catalog chi tiết ở đây: Catalog Bẫy hơi ARI-CONA M

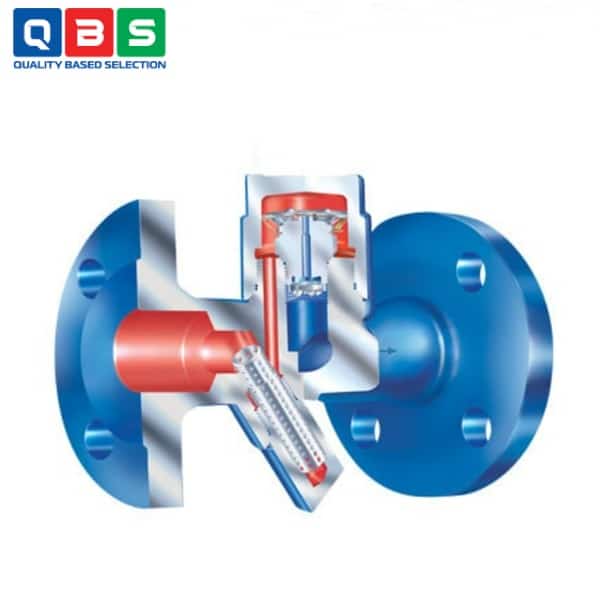

Nguyên lý hoạt động của Bẫy hơi ARI-CONA M
-
- Khi hệ thống lạnh hoặc có nước ngưng + không khí (nhiệt độ thấp hơn hơi bão hòa): Capsule co lại → van mở → xả nước ngưng và không khí nhanh chóng (hỗ trợ khởi động hệ thống tốt).
- Khi hơi nước bão hòa tiếp xúc với capsule: Capsule giãn nở (do chất lỏng bên trong capsule bay hơi hoặc giãn nở nhiệt) → đẩy van đóng chặt → ngăn hơi nước thoát ra (không mất hơi).
- Khi nước ngưng tích tụ và làm lạnh xuống (sub-cooled khoảng 10–40K tùy capsule): Capsule co lại → van mở → xả nước ngưng.
Ưu điểm nổi bật
-
- Capsule bền bỉ, chống ăn mòn & chịu búa nước cực tốt.
- Xả condensate sub-cooled cao, tiết kiệm năng lượng, phù hợp tracing lines áp suất thấp/trung bình.
- Tích hợp non-return protection, tăng an toàn hệ thống.
- Có strainer bên trong, phiên bản ngoài strainer + blowdown valve tùy chọn.
Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật
-
- CÔNG TY TNHH KỸ THUẬT QBS
- MST : 0318810101
- HOTLINE : 0939 487 487
- EMAIL : info@qbsco.vn
