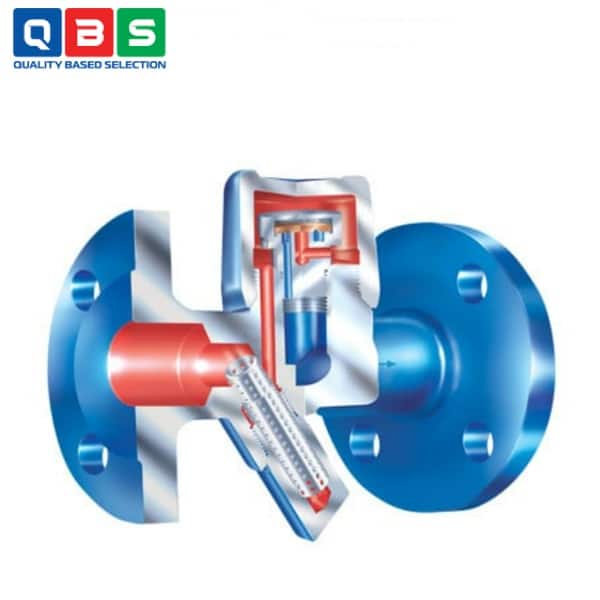

Bẫy hơi ARI-CONA TD
| Tên sản phẩm | Bẫy hơi ARI |
| Model | ARI-CONA TD |
| Thương hiệu | ARI |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bẫy hơi ARI-CONA TD |
Mô tả
Bẫy hơi ARI-CONA TD là loại bẫy nhiệt động (thermodynamic steam trap) được thiết kế chuyên dụng để xả ngưng tụ có sub-cooling hạn chế (limited sub-cooling / slightly sub-cooled condensate) trong hệ thống hơi. Nó hoạt động theo chế độ gián đoạn (intermittent), phù hợp với các ứng dụng cần xả nhanh, chịu áp suất cao, chống va đập nước và ít bị ảnh hưởng bởi điều kiện môi trường.
Ứng dụng của Bẫy hơi ARI-CONA TD
-
- Xả ngưng tụ có sub-cooling hạn chế: Xả ngưng tụ hơi nước với mức làm lạnh dưới thấp, tránh mất hơi quá mức.
- Hệ thống hơi bão hòa và hơi quá nhiệt: Steam, condensate, và các môi chất tương tự.
- Hệ thống hơi cần xả ngưng tụ nhanh, gián đoạn: Chế độ hoạt động intermittent, phù hợp cho các đường ống hơi chính.
- Môi trường có nguy cơ va đập nước: Phù hợp lắp đặt ở nơi có dòng chảy đột ngột hoặc áp suất thay đổi mạnh.
- Hệ thống cần van một chiều tích hợp: Ngăn ngưng tụ hoặc hơi ngược dòng, bảo vệ hệ thống.
- Hệ thống có tạp chất cần lọc: Có strainer tích hợp, lọc rác trước khi vào bẫy.
Thông số kỹ thuật cơ bản
| Model/Figure | Áp suất định mức | Vật liệu chính | Kích thước DN/NPS | Áp suất vận hành tối đa (barg) | Nhiệt độ vào tối đa (°C) | Chênh áp cho phép tối đa (bar) | Tỷ lệ áp suất ngược / Áp suất tối thiểu hoạt động |
| 45.640 / 45.641 (Y) | PN40 | Thép rèn (1.0460) | 15-25 / 1/2″-1″ | 32 (250°C), 22 (385°C), 14.5 (450°C) | 450 | 32 | Tỷ lệ ngược ≤ 0,8 / Tối thiểu: 0,7 barg |
| 85.640 / 85.641 (Y) | PN40 | Thép chịu nhiệt cao (1.5415) | 15-25 / 1/2″-1″ | 35 (300°C), 32 (335°C), 28 (450°C) | 450 | 32 | Tỷ lệ ngược ≤ 0,8 / Tối thiểu: 0,7 barg |
| 55.640 / 55.641 (Y) | PN40 | Thép không gỉ (1.4541) | 15-25 / 1/2″-1″ | 32 (350°C), 22 (400°C) | 400 | 32 | Tỷ lệ ngược ≤ 0,8 / Tối thiểu: 0,7 barg |
| 56.641 (Y) | PN63 | Thép không gỉ (A743CA40 / 1.4006) | 10-25 / 3/8″-1″ | 42 | 400 | 42 | Tỷ lệ ngược ≤ 0,8 / Tối thiểu: 1 barg |
| 86.640 / 86.641 (Y) | PN63 | Thép chịu nhiệt cao (1.5415) | 15-25 / 1/2″-1″ | 42 | 450 | 42 | Tỷ lệ ngược ≤ 0,8 / Tối thiểu: 0,7 barg |
Tham khảo Catalog chi tiết ở đây: Catalog Bẫy hơi ARI-CONA TD
Nguyên lý hoạt động của Bẫy hơi ARI-CONA TD
-
- Mở (xả nước ngưng): Khi nước ngưng (condensate) hoặc không khí lạnh đi vào → đĩa (disc) bị nâng lên nhờ áp suất từ dưới → nước ngưng xả ra ngoài nhanh chóng.
- Đóng (giữ hơi): Khi hơi nước (steam) đến → hơi chảy qua khe hẹp dưới đĩa với vận tốc cao → áp suất giảm (theo Bernoulli) → tạo hơi chớp (flash steam) → áp suất phía trên đĩa tăng đột ngột → đè đĩa xuống, đóng chặt van → ngăn hơi thoát ra.
- Mở lại: Hơi phía trên đĩa nguội dần (do mất nhiệt qua nắp/heat chamber) → ngưng tụ → áp suất giảm → đĩa nâng lên nhờ áp suất nước ngưng từ dưới → chu kỳ lặp lại.
Ưu điểm nổi bật
-
- Chịu thời tiết cực tốt nhờ heat chamber trên nắp.
- Bền bỉ, chống water hammer cực mạnh.
- Tích hợp non-return tự động.
- Strainer tích hợp lọc tạp chất, dễ vệ sinh.
