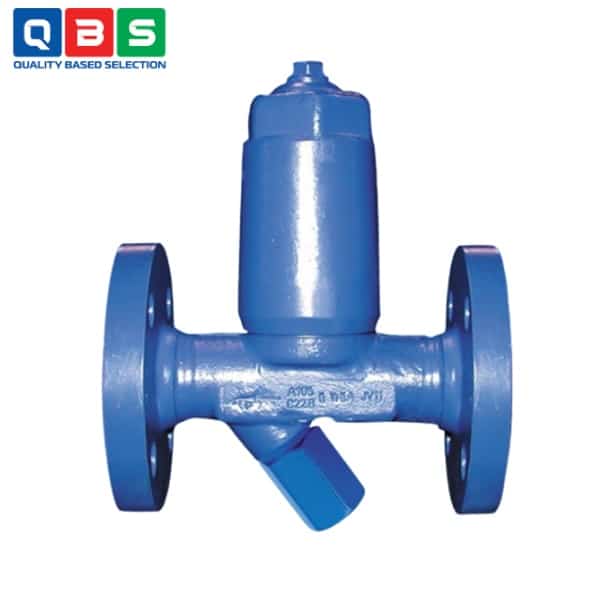

Bẫy hơi nhiệt tĩnh ARI-CONA 645/647
| Tên sản phẩm | Bẫy hơi nhiệt tĩnh ARI |
| Model | ARI-CONA 645/647 |
| Thương hiệu | ARI |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bẫy hơi nhiệt tĩnh ARI-CONA 645-647 |
Mô tả
Bẫy hơi nhiệt tĩnh ARI-CONA 645/647 là loại bẫy hơi nhiệt tĩnh điều chỉnh được (thermostatic steam trap với điều khiển nhiệt độ), dùng để xả nước ngưng ở nhiệt độ thấp hơn nhiệt độ bão hòa hơi (subcooled condensate), giúp tiết kiệm năng lượng, giảm mất mát hơi và phù hợp cho các hệ thống cần kiểm soát nhiệt độ xả chính xác.
Ứng dụng của Bẫy hơi nhiệt tĩnh ARI-CONA 645/647
-
- Xả nước ngưng mà không tái bay hơi: Điều chỉnh nhiệt độ xả condensate từ khoảng 60°C đến 140°C, tránh mất mát năng lượng do hơi flash sinh ra.
- Hệ thống nước ấm và nước nóng: Đặc biệt phù hợp cho các hệ thống sử dụng nước nóng, nơi cần xả condensate ở nhiệt độ thấp
- Hệ thống sưởi ấm bằng hơi: Giới hạn nhiệt độ xả để duy trì nhiệt độ condensate phù hợp, tránh quá nóng hoặc mất nhiệt không cần thiết.
- Các thiết bị trao đổi nhiệt, sấy khô, máy sấy công nghiệp: Xả condensate subcooled để tăng hiệu suất truyền nhiệt và giảm tiêu thụ hơi.
- Hệ thống hơi công nghiệp cần kiểm soát nhiệt độ chính xác: Nơi cần xả condensate mà không tạo hơi thứ cấp gây ồn, ăn mòn hoặc mất năng lượng.
- Tích hợp chống nước búa và thông gió tự động: Trong khởi động và vận hành hệ thống, giúp loại bỏ không khí và chống sốc nhiệt.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Chi tiết |
| Áp suất định mức | PN40 |
| Vật liệu thân | Forged steel (1.0460 / P250GH) |
| Kích thước danh nghĩa | DN 15 – 25 / NPS 1/2″ – 1″ |
| Áp suất vận hành tối đa | 32 barg (tại 250 °C) |
| 22 barg (tại 385 °C) | |
| 14,5 barg (tại 450 °C) | |
| Nhiệt độ vào tối đa | Lên đến 450 °C (tùy áp suất) |
| Áp suất chênh lệch cho phép tối đa (ΔPMX) | 32 bar |
| Bộ điều khiển (Controller) | R32 (bimetallic, chống ăn mòn & nước búa) |
| Phạm vi nhiệt độ xả condensate | 60 °C – 140 °C (subcooling điều chỉnh liên tục) |
| Kết nối (Connections) | Flanges (DIN EN 1092-1), Screwed sockets (Rp/NPT), Socket weld, Butt weld |
| Tính năng nổi bật | Không tái bay hơi, air-venting tự động, non-return protection, strainer tích hợp (inside/outside), thay controller dễ dàng |
| Vị trí lắp đặt | Bất kỳ (trừ nắp úp ngược) |
| Ứng dụng chính | Xả condensate subcooled trong hệ thống hơi, nước ấm/nóng, steam tracing |
Tham khảo Catalog chi tiết ở đây: Catalog Bẫy hơi nhiệt tĩnh ARI-CONA 645/647

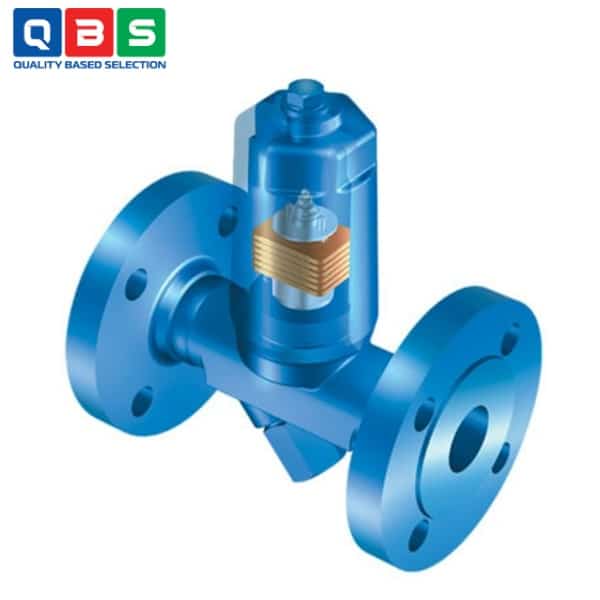

Nguyên lý hoạt động của Bẫy hơi nhiệt tĩnh ARI-CONA 645/647
-
- Trạng thái lạnh (khởi động hoặc condensate lạnh): Bộ lưỡng kim ở trạng thái mở hoàn toàn → van mở rộng, xả condensate, không khí tự động (automatic air-venting) và cho lưu lượng tối đa.
- Khi nhiệt độ condensate tăng: Các đĩa lưỡng kim (bimetallic discs) cong lên do giãn nở nhiệt khác nhau → giảm hành trình van, dần đóng lại.
- Khi đạt nhiệt độ xả cài đặt (60–140°C, điều chỉnh liên tục): Bộ điều khiển đóng hoàn toàn → ngăn condensate xả ở nhiệt độ cao, chỉ xả condensate subcooled (làm nguội dưới nhiệt độ bão hòa hơi), tránh tái bay hơi (re-evaporation/flash steam).
- Tích hợp: Van một chiều (non-return protection) ngăn dòng ngược, lọc rác (strainer) bảo vệ.
Ưu điểm nổi bật
-
- Không tái bay hơi: Xả condensate subcooled → tận dụng nhiệt cảm tối đa, tiết kiệm năng lượng đáng kể.
- Điều chỉnh nhiệt độ xả chính xác: Subcooling tùy chỉnh dễ dàng, phù hợp nhu cầu cụ thể.
- Chống ăn mòn & nước búa mạnh: Bộ điều khiển lưỡng kim chịu corrosion- và waterhammer-resistant.
- Thông gió tự động & khởi động tốt: Automatic air-venting trong khởi động và vận hành, xả condensate lạnh nhanh chóng.
