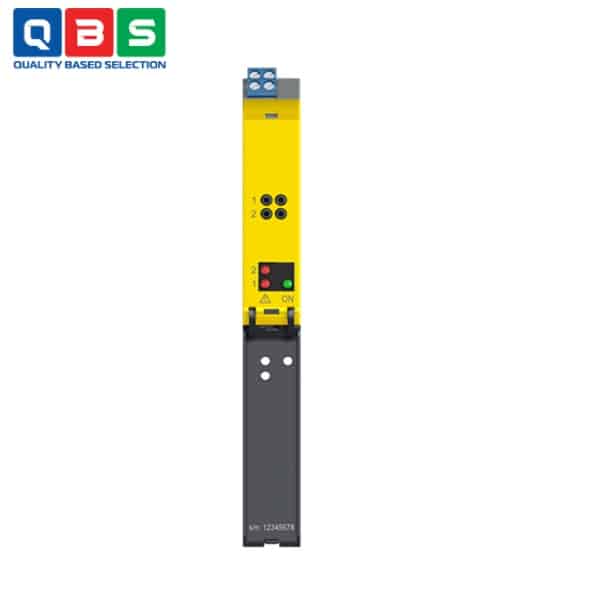

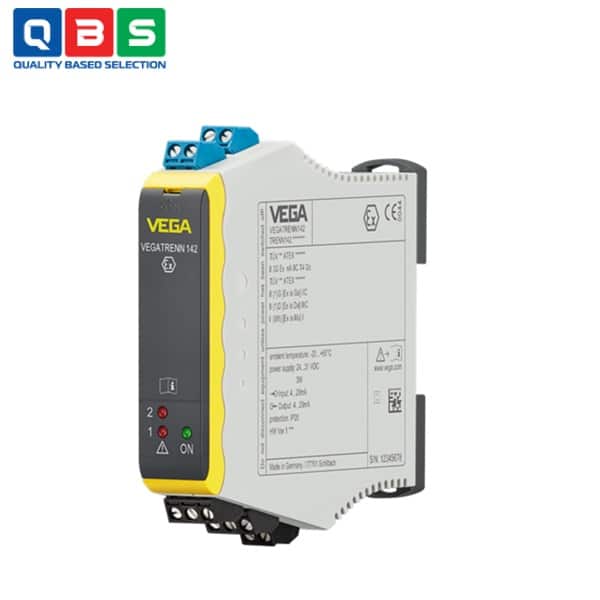

Bộ cách ly Ex cho cảm biến VEGATRENN 142
| Tên sản phẩm | Bộ cách ly Ex cho cảm biến |
| Model | VEGATRENN 142 |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bộ cách ly Ex cho cảm biến VEGATRENN 142 |
Mô tả
Bộ cách ly Ex cho cảm biến VEGATRENN 142 được sử dụng để cách ly điện, cung cấp nguồn điện an toàn nội tại cũng như truyền tín hiệu của các cảm biến 4 … 20 mA đạt chuẩn Ex trong các khu vực nguy hiểm. Nguồn điện riêng biệt đảm bảo truyền tải giá trị đo đáng tin cậy. VEGATRENN 142 được sử dụng trong tất cả các ngành công nghiệp, kể cả các ứng dụng Ex. VEGATRENN 142 phù hợp cho việc truyền tín hiệu HART hai chiều. Tín hiệu HART có thể được lấy thông qua các ổ cắm giao tiếp HART tích hợp ở mặt trước hoặc các đầu nối. Khả năng tương thích HART hoàn toàn cho phép truy cập đầy đủ vào các cài đặt cảm biến.
Ứng dụng của Bộ cách ly Ex cho cảm biến VEGATRENN 142
-
- Cách ly galvanic và cung cấp nguồn an toàn nội tại: Cho cảm biến 4…20 mA/HART trong khu vực nguy hiểm (Ex area), ngăn chặn nguy cơ nổ từ tín hiệu điện.
- Truyền tín hiệu đo lường đáng tin cậy từ cảm biến Ex-approved: Trong khu vực nguy hiểm đến hệ thống điều khiển an toàn (như PLC hoặc DCS).
- Hỗ trợ truyền hai chiều tín hiệu HART: Cho phép kết nối handheld để cấu hình, chẩn đoán và truy cập đầy đủ cài đặt cảm biến mà không cần ngắt mạch.
- Cung cấp nguồn riêng: Để cấp nguồn cho cảm biến và thiết bị, đảm bảo đo lường ổn định ngay cả khi nguồn từ hệ thống điều khiển không đủ mạnh.
- Các ngành công nghiệp có yêu cầu Ex: Dầu khí, hóa chất và hóa dầu, dược phẩm và thực phẩm, năng lượng, công nghiệp nặng.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Loại thiết bị | Bộ cách ly Ex kênh đôi (Double channel Ex separator) |
| Tín hiệu | 4…20 mA/HART (2 kênh độc lập) |
| Số cảm biến hỗ trợ | 2 cảm biến (hoặc 5 HART multidrop/kênh) |
| Nguồn cấp | 20.4 … 34.1 V DC (Nominal 24…31 V) |
| Công suất tiêu thụ tối đa | 5 W |
| Điện áp đầu ra (sensor) | 21…16.5 V DC (tại 4…20 mA) |
| Điện áp không tải | 24 V DC (±1 V) |
| Dòng ngắn mạch | < 26 mA |
| Nhiễu ripple (input) | < 50 mV RMS |
| Đầu ra | Active, < 15.5 V DC không tải |
| Nhiễu ripple đầu ra | < 50 µA RMS |
| Truyền HART | Hai chiều hoàn toàn (full bidirectional) |
| Nhiệt độ môi trường | -20 … +60 °C |
| Lắp đặt | Thanh ray DIN 35 x 7.5 mm (EN 50022/60715) |
| Tiết diện dây | 0.25 … 2.5 mm² (AWG 23…12) |
Tham khảo Catalog chi tiết ở đây: Catalog Bộ cách ly Ex cho cảm biến VEGATRENN 142
Nguyên lý hoạt động của Bộ cách ly Ex cho cảm biến VEGATRENN 142
-
- Cung cấp nguồn intrinsically safe: Cấp điện áp 16.5–21 V DC cho cảm biến Ex qua mạch sensor circuit, giới hạn năng lượng để an toàn chống nổ.
- Cách ly galvanic: Tách rời hoàn toàn điện giữa phía cảm biến (hazardous area) và phía xử lý (safe area), ngăn truyền nhiễu và bảo vệ hệ thống.
- Truyền tín hiệu analog: Chuyển đổi và truyền tín hiệu dòng 4…20 mA từ cảm biến sang đầu ra active một cách tuyến tính, chính xác.
- Truyền HART hai chiều đầy đủ: Cho phép tín hiệu kỹ thuật số HART đi qua cả hai chiều mà không bị lọc hay suy giảm, hỗ trợ cấu hình, chẩn đoán cảm biến từ xa (qua socket hoặc terminal).
- Nguồn cấp riêng: Sử dụng nguồn phụ 20.4–34.1 V DC để cấp cho thiết bị và cảm biến, đảm bảo đo lường ổn định độc lập với nguồn hệ thống điều khiển.
Ưu điểm nổi bật
-
- Lắp đặt đơn giản nhờ giá đỡ gắn trên thanh ray cũng như các đầu nối có thể tháo rời và được mã hóa.
- Khả năng truy cập HART hoàn toàn cho phép truy cập tự do vào cài đặt cảm biến.
- Bộ tách Ex đa năng dùng cho tất cả 4 cảm biến … 20 mA/HART (sử dụng trong khu vực Ex là tùy chọn)
- Sử dụng điện áp phụ 20,4 … 34,1 V DC để cấp nguồn cho thiết bị và các cảm biến được kết nối.
