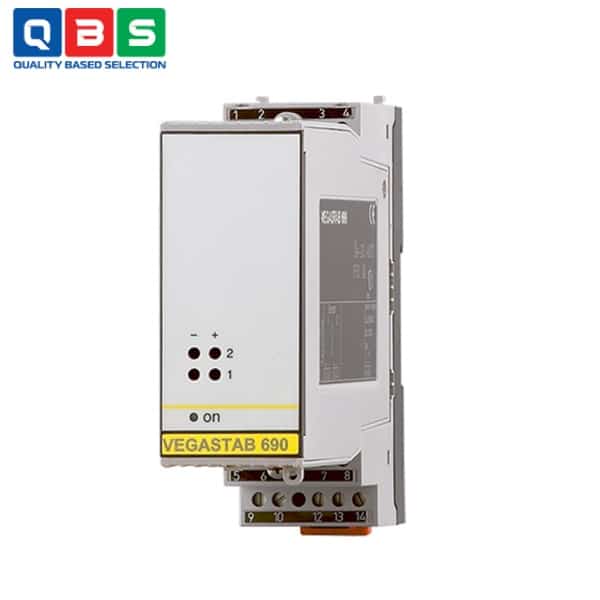

Bộ cấp nguồn VEGASTAB 690
| Tên sản phẩm | Bộ cấp nguồn |
| Model | VEGASTAB 690 |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
Mô tả
Bộ cấp nguồn VEGASTAB 690 là bộ cấp nguồn (power supply unit) chuyên dụng của hãng VEGA, dùng để cung cấp nguồn điện ổn định 24V DC galvani cách ly cho tối đa 2 cảm biến đo mức/mức chất lỏng hoặc áp suất (hydrostatic pressure transmitters, process pressure transmitters, differential pressure transmitters). Nó hỗ trợ cả ứng dụng thông thường (non-Ex) và ứng dụng trong vùng nguy hiểm cháy nổ (Ex area) khi kết hợp với rào an toàn (safety barrier type 145).
Ứng dụng của Bộ cấp nguồn VEGASTAB 690
-
- Cấp nguồn cho tối đa 2 cảm biến đo áp suất: Kết nối trực tiếp với các cảm biến như hydrostatic pressure transmitters, process pressure transmitters hoặc differential pressure transmitters.
- Cung cấp nguồn cho cảm biến trong vùng nguy hiểm cháy nổ: Kết nối qua rào an toàn intrinsically safe để đảm bảo an toàn chống nổ.
- Ứng dụng hỗn hợp (mixed applications): Một mạch xuất dùng cho cảm biến ở vùng non-Ex (tải max 500 Ohm).
- Chẩn đoán và kiểm tra cáp đo: Có socket chèn cho phép nối thêm thiết bị đo dòng (tải max 15 Ohm) mà không ngắt mạch.
- Hình thành hệ thống đo mức/áp suất hoàn chỉnh: Mỗi bộ nguồn + cảm biến (hoặc 2 cảm biến) tạo thành một hoặc hai hệ thống đo độc lập.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Nguồn vào | 20–250 V AC (50/60 Hz) hoặc 20–72 V DC |
| Công suất tiêu thụ | Max. 3 W (3–16 VA) |
| Cầu chì | T 1 A, 250 V |
| Đầu ra | 2 × 24 V DC floating (cách ly galvani), giới hạn dòng ~26 mA (chống ngắn mạch) |
| Tải tối đa (non-Ex) | 500 Ω / mạch |
| Tải tối đa (Ex, qua barrier 145) | 75 Ω / mạch |
| Tải chẩn đoán (interlock) | Max. 15 Ω |
| Nhiệt độ môi trường | -20°C … +60°C |
| Nhiệt độ bảo quản | -40°C … +70°C |
| Độ bảo vệ | Thiết bị: IP 30; Đế cắm: IP 20 |
| Lớp bảo vệ | II |
| Kết nối dây | Max. 1.5 mm² |
| Chỉ thị | LED xanh (nguồn hoạt động) |
| Kích thước | 36 × 118.5 × 134 mm (lắp ray DIN 35 × 7.5 hoặc 35 × 15) |
| Tiêu chuẩn | EMC (EN 50081-1 / EN 50082-2), NSR (EN 61010), CE |
Tham khảo Catalog chi tiết ở đây: Catalog Bộ cấp nguồn VEGASTAB 690
Nguyên lý hoạt động của Bộ cấp nguồn VEGASTAB 690
-
- Nhận nguồn đầu vào rộng (20-250V AC 50/60Hz hoặc 20-72V DC).
- Chuyển đổi và cung cấp 2 mạch ra độc lập, cách ly galvani (galvanically separated), mỗi mạch:
- Điện áp ra: 24V DC floating (không nối mass).
- Dòng tối đa: giới hạn khoảng 26 mA (bảo vệ ngắn mạch – short-circuit proof).
- Có diode chặn ngược (interlock diode) để bảo vệ mạch điều khiển.
- Hai mạch ra hoàn toàn độc lập, cách ly điện áp tham chiếu lên đến 250V và chịu thử nghiệm cách ly 3kV.
Ưu điểm nổi bật
-
- Điốt khóa liên động tích hợp giúp kết nối thiết bị đo mà không bị gián đoạn.
- Độ tin cậy cao nhờ mạch chống ngắn mạch.
- Hoạt động không gặp sự cố với hai mạch cấp điện cách ly hoàn toàn.
