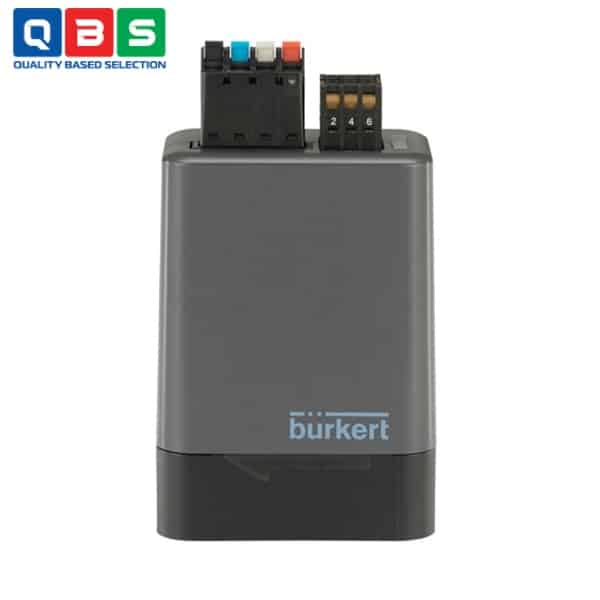

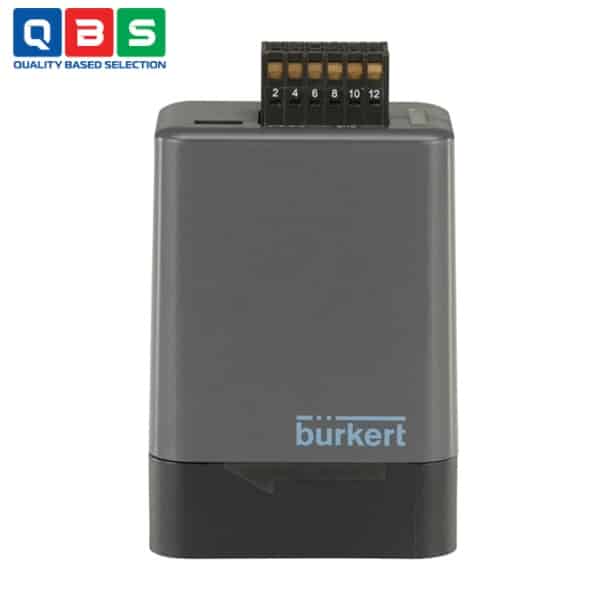

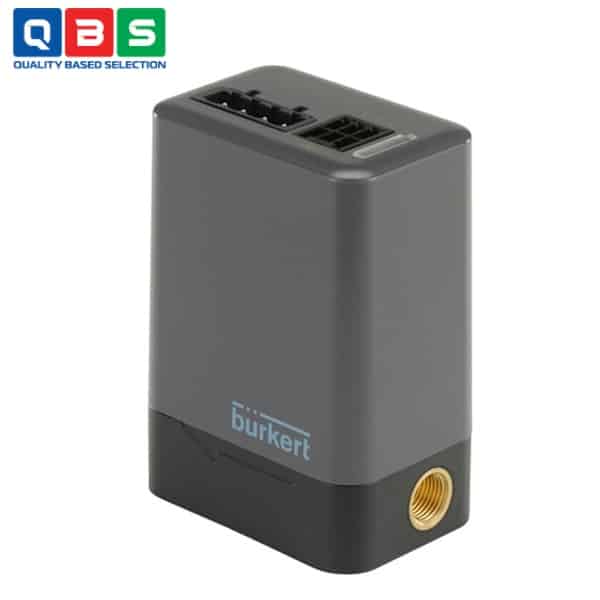

Bộ điều khiển áp suất Type 8763
| Tên sản phẩm | Bộ điều khiển áp suất |
| Model | 8763 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bộ điều khiển áp suất Type 8763 |
Mô tả
Bộ điều khiển áp suất Type 8763 để định lượng theo thời gian và áp suất là phương pháp được sử dụng rộng rãi để định lượng chất lỏng một cách đáng tin cậy trong nhiều lĩnh vực ứng dụng. Tuy nhiên, nếu lượng chất lỏng cần định lượng rất nhỏ và sự chênh lệch áp suất giữa các chu kỳ định lượng là tối thiểu, việc điều khiển vòng kín trở nên khó khăn. Chính xác đó là loại thách thức đối với bộ điều chỉnh áp suất loại 8763, được phát triển đặc biệt cho lưu lượng thấp và lượng chất lỏng cần định lượng nhỏ. Thiết bị này có đặc điểm là thời gian phản hồi ngắn và điều khiển vòng kín áp suất chính xác. Không có thời gian chết hoặc lỗi ở đầu chu kỳ định lượng. Giao diện kỹ thuật số cho phép truy cập các thông số khác nhau bất cứ lúc nào để thay đổi cài đặt và đọc dữ liệu.
Ứng dụng của Bộ điều khiển áp suất Type 8763
-
- Định lượng chính xác chất lỏng ở mức microliter: Sử dụng cho việc định lượng lượng nhỏ với độ chính xác cao.
- Hệ thống chiết rót: Áp dụng trong các máy móc chiết rót tự động, nơi cần kiểm soát áp suất để định lượng chất lỏng.
- Máy móc hiện đại cho phân tích di truyền: Hỗ trợ các thiết bị phân tích gen cần định lượng chính xác chất lỏng.
- Máy móc cho tổng hợp: Sử dụng trong các quy trình tổng hợp hóa học hoặc sinh học.
- Tích hợp vào mạng fieldbus với giao tiếp kỹ thuật số: Áp dụng trong các hệ thống tự động hóa công nghiệp, cho phép thay đổi tham số và đọc dữ liệu thời gian thực.
- Giảm tiêu thụ khí mang nhờ van thông hơi chủ động: Phù hợp cho các ứng dụng cần tối ưu hóa chi phí, như định lượng chất lỏng sử dụng khí nén.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Áp suất cấp (Supply pressure p₁) | 0.2…3 bar (phiên bản ≤2 bar) hoặc 0.5…6 bar (phiên bản ≤5 bar) |
| Phạm vi điều khiển áp suất | 0.006…0.35 bar / 0.02…1 bar / 0.04…2 bar / 0.2…5 bar |
| Độ chính xác điều khiển | ±1.225 mbar (thấp nhất) đến ±25 mbar (cao nhất) |
| Độ lặp lại | ≤ ±0.35% FS (0.35-2 bar) / ≤ ±0.75% FS (5 bar) |
| Thời gian phản hồi | <25 ms (capture & adjustment) |
| Thời gian đạt áp suất mục tiêu | Thường ~600 ms (cho thay đổi 0-1 bar, thể tích 30 ml) |
| Thể tích khí điều khiển | 30…3000 ml (có thể điều chỉnh từ 2 ml) |
| Điện áp hoạt động | 18…35 V DC |
| Công suất tiêu thụ | <6 W (thường 2.4 W, tối đa <12 W khi có tải phụ) |
| Môi trường hoạt động | Khí sạch, không dầu (air, N₂, Ar); Nhiệt độ môi trường & môi chất: +15…+40°C |
| Kết nối khí | Input: G 1/8 hoặc flange; Output: UNF 1/4″-28 hoặc flange |
| Giao tiếp | Digital (büS/CAN) hoặc Analogue |
| Cấp bảo vệ | IP20 |
| Vật liệu tiếp xúc môi chất | PPS/PEEK, FFKM, FKM, PTFE, brass/inox |
Tham khảo Catalog chi tiết ở đây: Catalog Bộ điều khiển áp suất Type 8763
Nguyên lý hoạt động của Bộ điều khiển áp suất Type 8763
Hoạt động theo nguyên lý điều khiển áp suất khép kín (closed-loop pressure control) để thực hiện định lượng thời gian-áp suất (time-pressure dosing):
-
- Cảm biến áp suất tích hợp liên tục đo áp suất thực tế tại đầu ra (pressure outlet).
- Bộ điều khiển so sánh giá trị đo được với áp suất mục tiêu (target pressure) đã đặt.
- Van tỷ lệ (proportional valve) nhanh chóng điều chỉnh lưu lượng khí nén từ nguồn cấp (supply pressure) vào bình chứa chất lỏng, tăng hoặc giảm áp suất một cách chính xác.
- Van thông hơi chủ động (active vent valve) xả áp nhanh khi cần, giúp ổn định áp suất ngay lập tức giữa các chu kỳ, tránh thời gian chết hoặc sai lệch đầu chu kỳ.
- Kết quả: Áp suất trên bình chứa chất lỏng luôn được duy trì ổn định ở giá trị mục tiêu trong thời gian van định lượng mở, đảm bảo lượng chất lỏng đẩy ra chính xác và lặp lại cao (µl range), với thời gian phản hồi chỉ vài milliseconds.
Ưu điểm nổi bật
-
- Định lượng cực kỳ chính xác và lặp lại cao ở mức microliter (µl range), phù hợp cho lượng nhỏ.
- Thời gian phản hồi siêu nhanh (< 25 ms) nhờ van tỷ lệ và thông hơi chủ động, loại bỏ thời gian chết hoặc sai lệch đầu chu kỳ.
- Điều khiển áp suất khép kín chính xác với độ lệch rất thấp (± 1.225 mbar đến ± 25 mbar tùy phiên bản).
- Van thông hơi chủ động giúp xả áp nhanh, tối ưu hiệu suất và giảm tiêu thụ khí mang đắt tiền (carrier gas).
Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật
-
- CÔNG TY TNHH KỸ THUẬT QBS
- MST : 0318810101
- HOTLINE : 0939 487 487
- EMAIL : info@qbsco.vn
