Bộ điều khiển điều chỉnh áp suất ARI-PREDEX

Ứng dụng của Bộ điều khiển điều chỉnh áp suất ARI-PREDEX

• • Cài đặt công nghiệp: Sử dụng trong các hệ thống lắp đặt công nghiệp lớn để kiểm soát áp suất dư thừa.
  • Công nghệ xử lý: Áp dụng trong quy trình xử lý vật liệu, hóa chất hoặc sản xuất đòi hỏi kiểm soát áp suất chính xác.
  • Sản xuất nhà máy: Dùng trong việc chế tạo và vận hành nhà máy, đặc biệt các nhà máy sản xuất liên tục.
  • Điều chỉnh hơi nước: Kiểm soát áp suất dư thừa của hơi nước, yêu cầu lắp đặt bình ngưng nước nếu nhiệt độ vượt quá giới hạn màng actuator.
  • Hơi: Sử dụng để kiểm soát áp suất hơi trong các hệ thống, đảm bảo an toàn và ổn định.
  • Nước nóng: Kiểm soát áp suất trong hệ thống nước nóng, kết hợp với water seal pot để bảo vệ actuator.
  • Chất lỏng trung tính: Dùng cho các chất lỏng không ăn mòn, đảm bảo vận hành an toàn trong môi trường công nghiệp.

Thông số kỹ thuật cơ bản

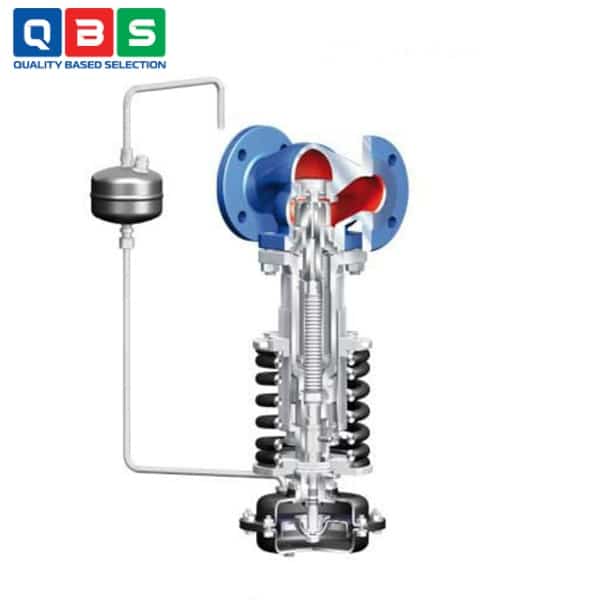

Nguyên lý hoạt động của Bộ điều khiển điều chỉnh áp suất ARI-PREDEX

1. 1. Áp suất upstream (p1) được dẫn qua ống dẫn điều khiển đến actuator, tác động lên màng diaphragm → tạo lực mở van (hướng mở plug).
   2. Lực này chống lại lực lò xo (đặt trước để xác định setpoint áp suất).
   3. Khi p1 vượt quá setpoint → lực từ diaphragm > lực lò xo → van mở → cho phép lưu chất chảy qua (thường để xả dư áp hoặc bypass).
   4. Khi p1 giảm xuống dưới setpoint → lực lò xo thắng → van đóng tự động.

Ưu điểm nổi bật

• • Thiết kế compact, không có trụ (pillar-less) → dễ lắp đặt ở không gian hẹp, bảo dưỡng thuận tiện.
  • Điều chỉnh chính xác và dễ dàng, phạm vi độc lập với đường kính (diameter independent ranges).
  • Thay đổi lò xo và actuator đơn giản (5 kích cỡ actuator, 3 kích cỡ lò xo).
  • Cân bằng áp suất bằng bellows thép không gỉ → downstream pressure không ảnh hưởng, độ chính xác cao.
