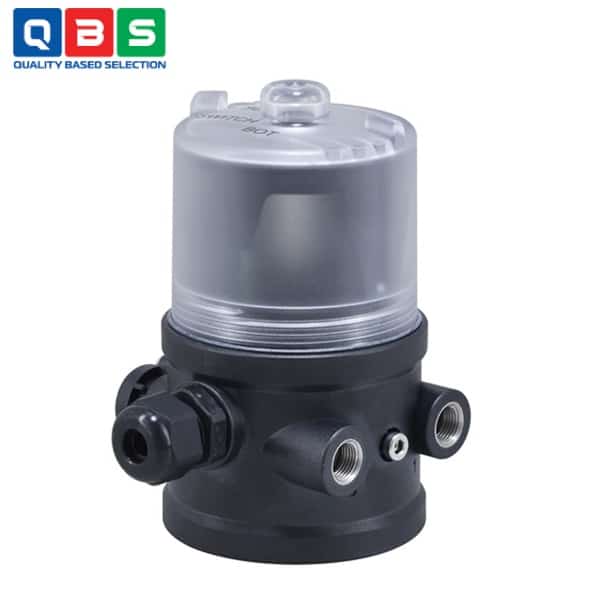

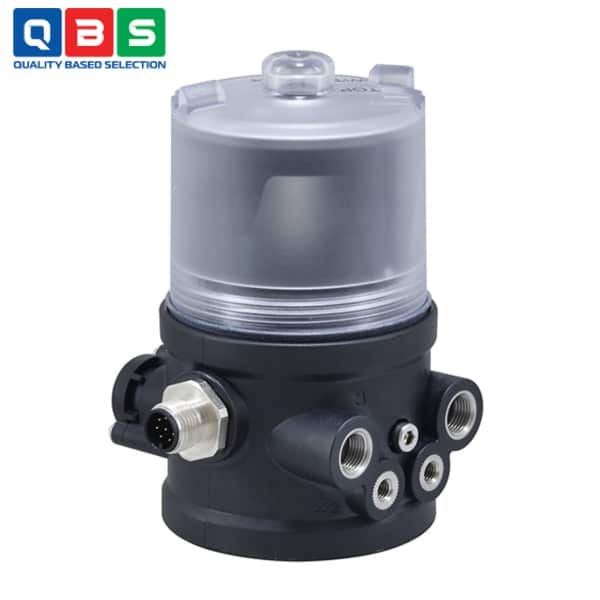

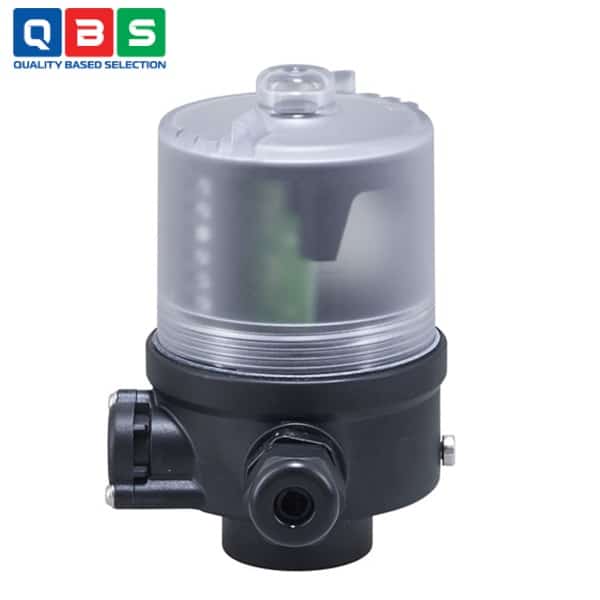

Bộ điều khiển khí nén Type 8697
| Tên sản phẩm | Bộ điều khiển khí nén |
| Model | 8697 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bộ điều khiển khí nén Type 8697 |
Mô tả
Bộ điều khiển khí nén Type 8697 được thiết kế để tự động hóa phân tán các van xử lý khí nén ELEMENT Loại 21xx. Các công tắc giới hạn cơ khí hoặc cảm ứng ghi lại vị trí của van. Van điều khiển tích hợp điều khiển các bộ truyền động tác động đơn. Thiết kế của bộ điều khiển và bộ truyền động cho phép tích hợp ống dẫn khí điều khiển mà không cần đường ống bên ngoài. Bên cạnh phản hồi vị trí điện, trạng thái thiết bị được hiển thị bằng đèn LED trên chính bộ điều khiển khí nén. Vỏ dễ vệ sinh và có khả năng bảo vệ IP đã được chứng minh cùng vật liệu kháng hóa chất, thích hợp sử dụng trong quy trình chế biến hợp vệ sinh trong ngành thực phẩm, đồ uống và dược phẩm. Kết hợp với các bộ truyền động Bürkert ELEMENT, hệ thống truyền động khí nén cho phép sục khí buồng lò xo, tránh ô nhiễm buồng truyền động từ môi trường bên ngoài.
Ứng dụng của Bộ điều khiển khí nén Type 8697
-
- Phản hồi vị trí và trạng thái van: Ghi nhận vị trí van qua công tắc giới hạn cơ khí hoặc cảm biến inductive, hiển thị qua LED và chỉ báo quang học.
- Điều khiển van đơn tác động: Kết hợp với bộ truyền động khí nén để điều khiển van một chiều, với van pilot tích hợp và tùy chọn override thủ công.
- Ngăn ngừa ô nhiễm buồng truyền động: Kết hợp với bộ truyền động ELEMENT để thông khí buồng lò xo, tránh ô nhiễm từ môi trường bên ngoài.
- Ứng dụng trong ngành thực phẩm: Sử dụng trong xử lý vệ sinh với vật liệu chống hóa chất và bảo vệ IP cao, dễ dàng làm sạch.
- Ứng dụng trong ngành đồ uống: Áp dụng cho các quy trình sản xuất đồ uống, nơi cần kháng hóa chất và chống ô nhiễm.
- Ứng dụng trong ngành dược phẩm: Dùng trong sản xuất dược phẩm với thiết kế chống hóa chất, bảo vệ IP và vật liệu bền.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Vật liệu | Thân: PPS; Phớt: EPDM; Nắp: PC |
| Điện áp hoạt động | 24 V DC ±10% (pilot valve), ripple ≤10%, công suất ≤1 W |
| Phản hồi vị trí | Micro switch (2x, 0-48/50-250 V AC/DC, max 2 A); Inductive (PNP/NAMUR, 24 V DC) |
| Stroke range | Initiator: 2-36 mm; Micro switch: 4-36 mm |
| Áp suất khí nén | 3-7 bar (khí trung tính, ISO 8573-1: bụi class 7, dầu class X) |
| Luồng khí | 7 l/phút (Qmin tại ΔP 7-6 bar) |
| Kết nối điện | M12 8/4-pin (multipole); M16x1.5 (cable gland, 0.14-1.5 mm²) |
| Kết nối khí | G ½” thép không gỉ |
| Bảo vệ | IP65/IP67 (NEMA 4X) |
| Nhiệt độ môi trường | 0…+55°C (có pilot); -10…+55°C (không ATEX); -20…+60°C (không pilot) |
| Chứng nhận | ATEX II 3G/D (Ex ec IIC T4 Gc, tc IIIC T135°C Dc); IECEx; cULus; FM; CCC |
| Actuator tương thích | ELEMENT 21xx (Ø50 mm); CLASSIC 20xx (Ø40-225 mm, chỉ feedback) |
| Trọng lượng/Kích thước | Xem ch.4 (compact, mounting trực tiếp) |
Tham khảo Catalog chi tiết ở đây: Catalog Bộ điều khiển khí nén Type 8697
Nguyên lý hoạt động của Bộ điều khiển khí nén Type 8697
-
- Điều khiển: Van pilot solenoid (24V DC) tích hợp mở/đóng → dẫn khí nén qua đường pilot nội bộ (không ống ngoài) vào actuator đơn tác động → đẩy piston mở van (chống lò xo).
- Mất tín hiệu → xả khí → lò xo đóng van.
- Phản hồi: Cảm biến (micro switch/inductive) tự động phát hiện vị trí van → gửi tín hiệu + hiển thị bằng LED màu và chỉ báo cơ học.
- Bảo vệ: Kết hợp actuator ELEMENT → thông khí buồng lò xo bằng khí sạch → ngăn ô nhiễm môi trường.
Ưu điểm nổi bật
-
- Thiết kế compact, tích hợp hoàn toàn: Không cần ống dẫn ngoài, lắp đặt đơn giản, sạch sẽ.
- Tự động điều chỉnh phản hồi vị trí: Dễ cài đặt, chính xác.
- Hiển thị trạng thái bằng LED màu + chỉ báo cơ học : Giám sát nhanh, trực quan.
- Manual override trên pilot valve: Điều khiển thủ công khi cần.
