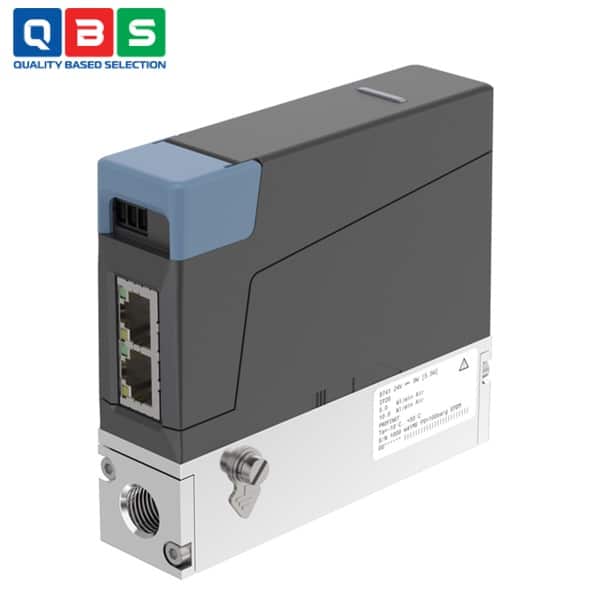

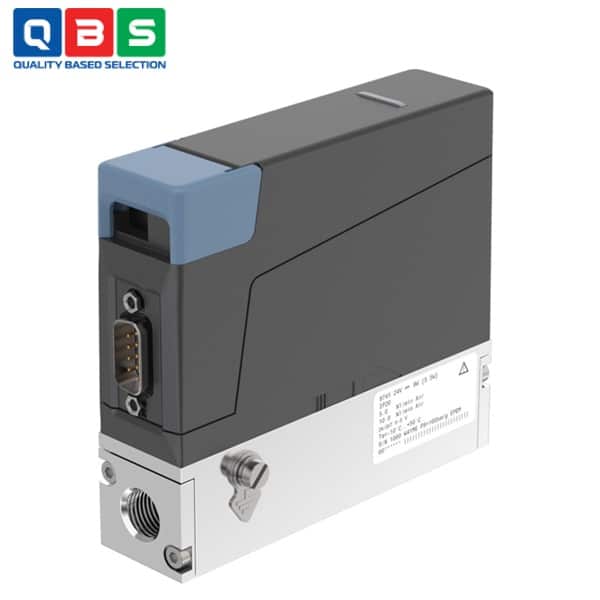

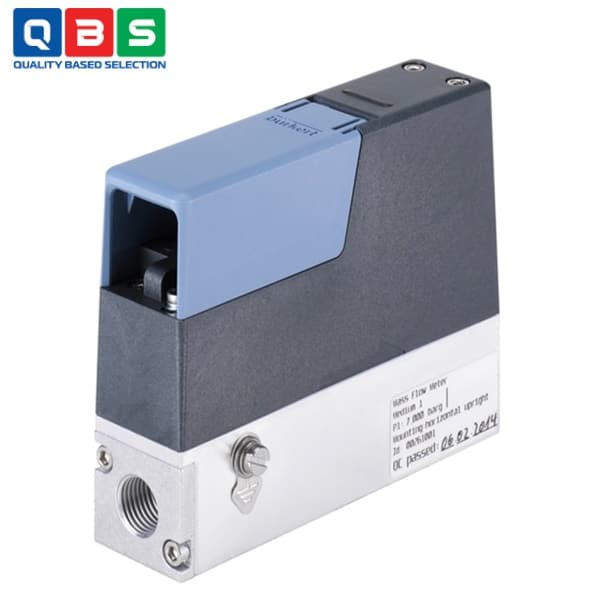

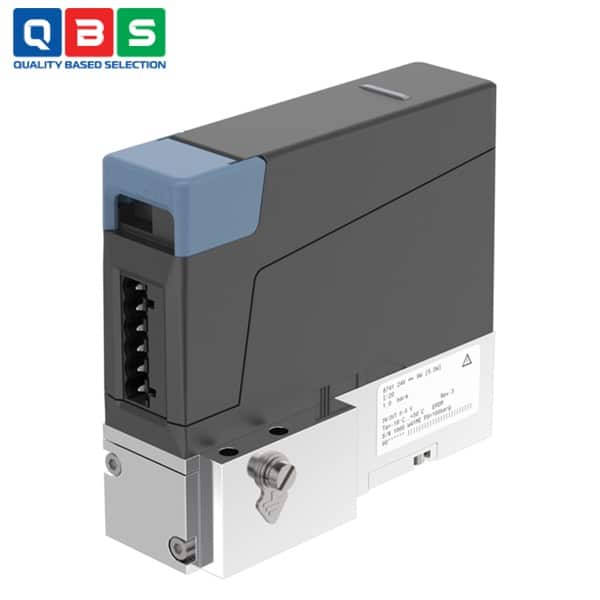

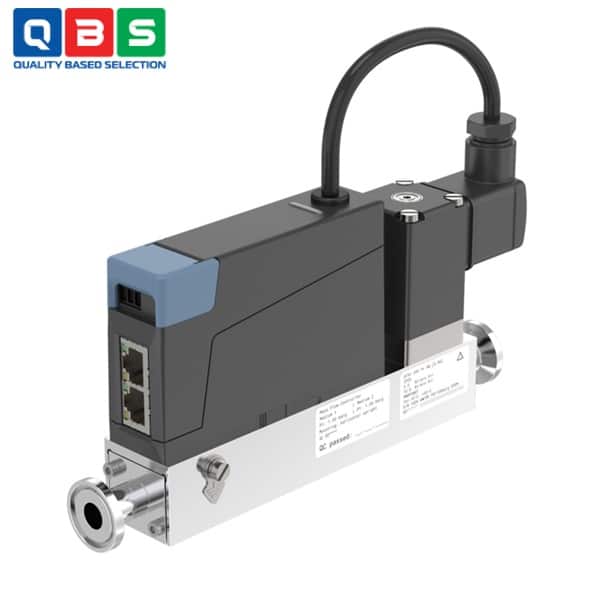

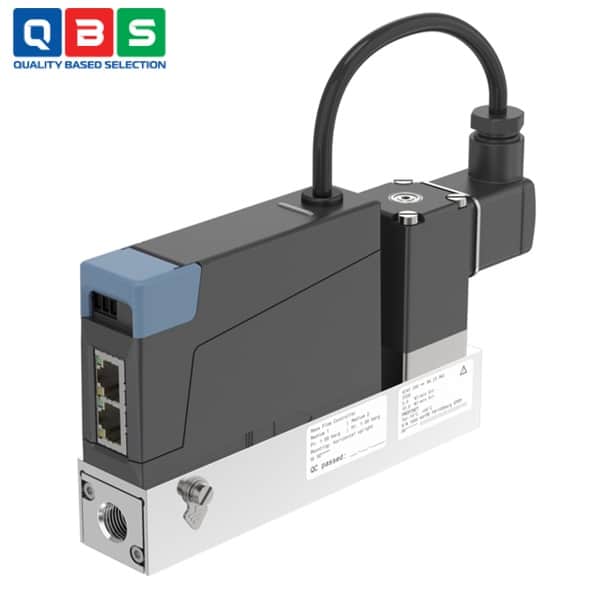

Bộ điều khiển lưu lượng khối MFC/MFM Type 8741
| Tên sản phẩm | Bộ điều khiển lưu lượng khối MFC/MFM |
| Model | 8741 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bộ điều khiển lưu lượng khối MFC-MFM Type 8741 |
Mô tả
Bộ điều khiển lưu lượng khối MFC/MFM Type 8741 dành cho khí thích hợp cho nhiều ứng dụng khác nhau và có sẵn với giao diện Ethernet công nghiệp, analog hoặc fieldbus. Phiên bản với hệ thống bus Bürkert (büS) dựa trên CANopen thích hợp để tích hợp vào các mạng CANopen hiện có hoặc – kết hợp với cổng fieldbus loại ME43 – để tích hợp vào tất cả các tiêu chuẩn công nghiệp phổ biến cho Ethernet công nghiệp và/hoặc fieldbus. Tùy chọn sau được thiết kế riêng cho các ứng dụng có nhiều vòng điều khiển. Có thể kết nối tối đa 32 MFC hoặc MFM với một cổng fieldbus. Loại ME43 truyền tải thông tin liên lạc nội bộ dựa trên CANopen đến các tiêu chuẩn Ethernet công nghiệp và fieldbus. Bộ điều khiển lưu lượng khối/đồng hồ đo lưu lượng khối loại 8741 có thể được chuyển đổi bất cứ lúc nào giữa giao tiếp büS và CANopen. Loại 8741 có thể được cấu hình như một MFM hoặc MFC tùy theo yêu cầu.
Ứng dụng của Bộ điều khiển lưu lượng khối MFC/MFM Type 8741
-
- Kiểm soát burner và xử lý nhiệt: Điều khiển khí nhiên liệu/không khí trong lò nung, xử lý nhiệt kim loại, thủy tinh hoặc gốm.
- Công nghệ phủ bề mặt: Kiểm soát khí trong quy trình phun phủ, sơn hoặc deposition.
- Sản xuất bọt: Trong ngành thực phẩm (như bia, kem) và nhựa (polyurethane foam).
- Quy trình lên men: Cung cấp khí chính xác cho bioreactor hoặc kiểm soát khí trong sản xuất biogas.
- Xử lý nước và hệ thống khí bảo vệ: Trong máy đóng gói thực phẩm hoặc xử lý nước.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Dải lưu lượng danh nghĩa (Qₙ) | 0.010 … 160 lít/phút (N₂) |
| Áp suất làm việc tối đa | Tối đa 25 bar (tùy van và môi chất) |
| Độ chính xác đo | ±0.8% giá trị đo + ±0.3% đầy thang (FS) |
| Độ lặp lại | ±0.1% FS |
| Tỷ lệ turndown | 1:50 (tùy chọn 1:100) |
| Thời gian đáp ứng (t95) | < 300 ms |
| Nhiệt độ môi chất | -10 … +70 °C (-10 … +60 °C với oxy) |
| Điện áp hoạt động | 24 V DC |
| Công suất tiêu thụ | 1…3 W (MFM); tối đa 3…19.5 W (MFC) |
| Giao tiếp | büS/CANopen, Industrial Ethernet (EtherCAT, EtherNet/IP, Modbus TCP, PROFINET), Analogue, Modbus RTU |
| Kết nối khí | G ¼, NPT ¼, sub-base, compression/vacuum fitting, clamp (tùy chọn khác) |
| Vật liệu tiếp xúc môi chất | Thép không gỉ, FKM/EPDM |
| Tùy chọn chứng nhận | USP Class VI, FDA, EC 1935 (thực phẩm/dược) |
Tham khảo Catalog chi tiết ở đây: Catalog Bộ điều khiển lưu lượng khối MFC/MFM Type 8741
Nguyên lý hoạt động của Bộ điều khiển lưu lượng khối MFC/MFM Type 8741
Thiết bị sử dụng cảm biến nhiệt MEMS đặt trực tiếp trong dòng khí để đo lưu lượng khối (mass flow) dựa trên nguyên lý truyền nhiệt (calorimetric/thermal dispersion):
-
- Cảm biến có bộ gia nhiệt (heater) và hai cảm biến nhiệt độ đối xứng ở phía trước/sau.
- Khi không có dòng chảy, nhiệt độ hai bên cân bằng.
- Khi khí chảy qua, khí mang nhiệt từ heater xuống phía dưới, tạo chênh lệch nhiệt độ giữa hai cảm biến.
- Chênh lệch nhiệt độ (hoặc công suất gia nhiệt cần duy trì để giữ chênh lệch cố định) tỷ lệ thuận với lưu lượng khối khí, độc lập với áp suất và nhiệt độ.
Ưu điểm nổi bật
-
- Độ chính xác cao: ±0.8% giá trị đo + ±0.3% đầy thang, lặp lại ±0.1% FS.
- Thời gian đáp ứng rất nhanh: <300 ms (nhờ cảm biến thermal MEMS đặt trực tiếp trong dòng khí).
- Dễ thay thế thiết bị: Bộ nhớ cấu hình tích hợp, chuyển nhanh mà không cần cài đặt lại.
- Linh hoạt cấu hình: Chuyển đổi MFC/MFM, lưu đến 4 đường cong hiệu chuẩn, hỗ trợ nhiều giao tiếp.
