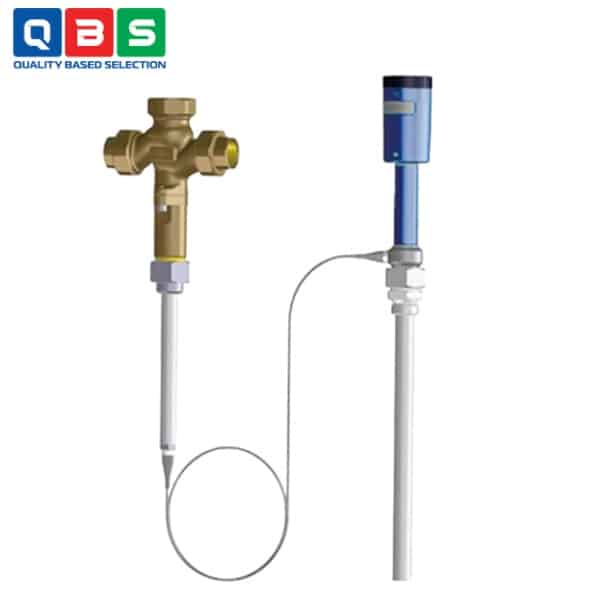

Bộ điều khiển nhiệt độ ARI-TEMPTROL 771 LCG
| Tên sản phẩm | Bộ điều khiển nhiệt độ ARI |
| Model | ARI-TEMPTROL 771 LCG |
| Thương hiệu | ARI |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bộ điều khiển nhiệt độ ARI-TEMPTROL 771 LCG |
Mô tả
Bộ điều khiển nhiệt độ ARI-TEMPTROL 771 LCG là van điều chỉnh áp suất dạng thẳng, lò xo tải, được sử dụng chủ yếu như một van kiểm soát áp suất vi sai (differential pressure-control valve). Nó phù hợp cho các ứng dụng công nghiệp, công nghệ xử lý, sản xuất nhà máy, v.v., với môi trường làm việc bao gồm chất lỏng, khí và hơi, hơi nước.
Ứng dụng của Bộ điều khiển nhiệt độ ARI-TEMPTROL 771 LCG
-
- Hệ thống sưởi ấm công nghiệp và dân dụng: Bảo vệ chống quá nhiệt trong hệ thống sưởi bằng nước nóng, hơi nước hoặc dầu nhiệt.
- Hệ thống thông gió và điều hòa không khí: Kiểm soát nhiệt độ không khí hoặc chất lỏng làm mát/sưởi, đóng van khi nhiệt độ tăng cao bất thường.
- Kho lạnh, kho hàng đặc biệt: Đóng van để ngăn dòng chất lỏng/hơi quá nóng xâm nhập vào khu vực cần giữ lạnh hoặc bảo quản hàng hóa nhạy cảm nhiệt độ.
- Đóng tàu và hàng hải: Sử dụng trong hệ thống sưởi, làm mát, hoặc bảo vệ thiết bị trên tàu.
- Hệ thống làm mát: Đóng van khi nhiệt độ tăng, thường kết hợp với cảm biến đặt ở vị trí cần giám sát.
- Công nghệ xử lý và nhà máy: Ứng dụng trong các quy trình cần kiểm soát nhiệt độ chính xác, như làm mát thiết bị, kiểm soát nhiệt độ bồn chứa.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Chi tiết |
| Loại van | Thermal-closing valve (đóng khi nhiệt tăng), straight through, screwed sockets (kết nối ren) |
| DN (kích cỡ danh nghĩa) | 15 – 50 (DN15, 20, 25, 32, 40, 50) |
| Áp suất danh nghĩa (PN) | PN16 (một số phiên bản PN40 như Fig. 45.771/45.772) |
| Chất liệu thân van | Đồng (CuSn5Zn5Pb2-C, CC499K) hoặc thép (SA105) |
| Nhiệt độ max. môi trường | 130°C (không cooling spacer); lên đến 250°C nếu có cooling spacer |
| Môi trường | Chất lỏng, không khí, hơi nước |
| Kvs-value (m³/h) | DN15: 3,1–4,6; DN20: 5,5–6,3; DN25: 8,0–10,0; DN32: 12,8; DN40: 20–22; DN50: 26–32 |
| Travel (hành trình) | 7,5–11,5 mm tùy DN |
| Leakage rate | ≤ 0,01% (Class IV theo DIN EN 1349 / 60534-4) |
| Max. Δp (áp suất chênh lệch) | 1,5–9,3 bar tùy DN (ví dụ: DN15/20: 9,3 bar; DN50: 1,5 bar) |
| Kích thước mặt đối mặt (L) | 80–150 mm (theo DIN EN 558 series 1) |
| Chiều cao (H) | Khoảng 127–285 mm tùy phiên bản và DN |
| Trọng lượng | 2,5–11 kg tùy DN |
| Cài đặt nhiệt độ | Điều chỉnh dễ dàng, phạm vi tùy cảm biến (thường 0–150°C hoặc tương tự) |
Tham khảo Catalog chi tiết ở đây: Catalog Bộ điều khiển nhiệt độ ARI-TEMPTROL 771 LCG
Nguyên lý hoạt động của Bộ điều khiển nhiệt độ ARI-TEMPTROL 771 LCG
-
- Khi nhiệt độ tại cảm biến tăng (vượt điểm cài đặt), chất lỏng trong hệ thống cảm biến giãn nở → tăng áp suất → đẩy piston/trục van → van đóng dần (hoặc đóng hoàn toàn).
- Khi nhiệt độ giảm (dưới điểm cài đặt), chất lỏng co lại → lò xo đẩy ngược → van mở trở lại.
- Đây là loại thermal-closing (đóng khi nhiệt độ tăng), thường dùng để bảo vệ chống quá nhiệt (over-temperature protection) trong hệ thống sưởi.
Ưu điểm nổi bật
-
- Tự động hoàn toàn, không cần nguồn điện/phụ trợ: Tiết kiệm năng lượng, lắp đặt đơn giản.
- Độ tin cậy cao, bảo dưỡng thấp: Hoạt động lâu dài, ít hỏng hóc.
- Bảo vệ chống quá nhiệt an toàn: Đóng van tự động khi nhiệt độ vượt ngưỡng, tránh hư hỏng thiết bị.
- Điều chỉnh chính xác & dễ dàng: Phạm vi cài đặt linh hoạt, cảm biến nhiệt có nhiều lựa chọn.
