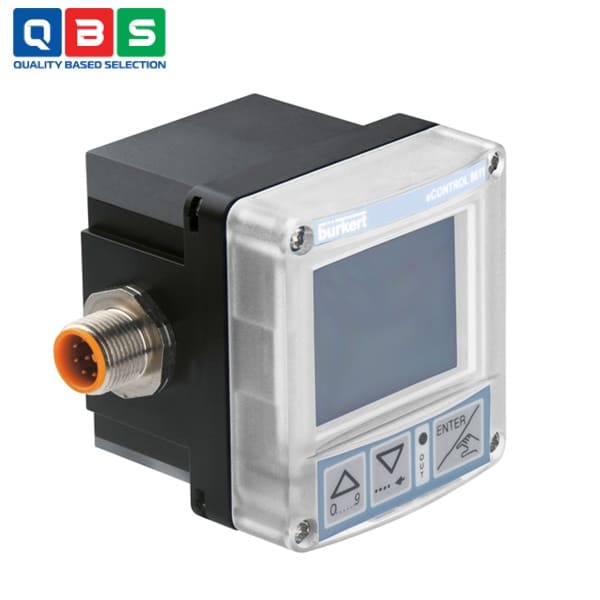

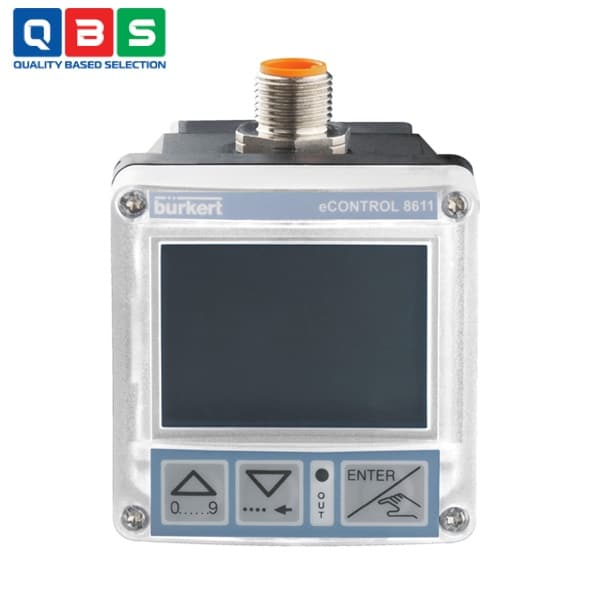

Bộ điều khiển quy trình đa năng eCONTROL Type 8611
| Tên sản phẩm | Bộ điều khiển quy trình đa năng eCONTROL |
| Model | 8611 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bộ điều khiển quy trình đa năng eCONTROL Type 8611 |
Mô tả
Bộ điều khiển quy trình đa năng eCONTROL Type 8611 rất lý tưởng cho việc xây dựng các hệ thống điều khiển nhỏ gọn nhờ kích thước nhỏ gọn của nó. Nó tương thích và đã được thử nghiệm với tất cả các van và cảm biến tỷ lệ Bürkert, và có thể được sử dụng kết hợp với tất cả các van điều khiển không phải của Bürkert có tín hiệu chuẩn (4-20 mA/0-10 V/đầu ra PWM). Bộ điều khiển quá trình với hoạt động PI đi kèm với nhiều chức năng phụ trợ. Giá trị thực tế của quá trình có thể được kết nối với một trong ba đầu vào analog của bộ điều khiển đa năng dưới dạng tín hiệu chuẩn (4–20 mA / 0–10 V), tín hiệu tần số hoặc tín hiệu từ cảm biến nhiệt độ điện trở Pt100. Điểm đặt của quá trình có thể được chỉ định thông qua tín hiệu chuẩn dòng điện hoặc điện áp hoặc thông qua bàn phím. Đặc biệt đối với các nhiệm vụ điều khiển nhiệt độ, có tùy chọn tạo cấu trúc tầng với điều khiển lưu lượng bên dưới.
Ứng dụng của Bộ điều khiển quy trình đa năng eCONTROL Type 8611
-
- Điều khiển dòng chảy: Kiểm soát lưu lượng chất lỏng hoặc khí qua van tỷ lệ hoặc van quá trình, kết hợp với cảm biến dòng chảy như Type S030.
- Điều khiển tỷ lệ: Duy trì tỷ lệ giữa các dòng chảy hoặc thông số khác, sử dụng đầu vào tần số NPN hoặc tín hiệu chuẩn.
- Điều khiển áp suất: Điều chỉnh áp suất trong hệ thống chất lỏng hoặc khí, kết hợp với cảm biến áp suất và van tỷ lệ.
- Điều khiển nhiệt độ: Kiểm soát nhiệt độ với cảm biến Pt100, hỗ trợ cấu trúc cascade, áp dụng cho cả chất lỏng và khí.
- Điều khiển độ dẫn: Kiểm soát độ dẫn điện của chất lỏng, kết hợp với cảm biến như Type 8222.
- Điều khiển pH: Điều chỉnh độ pH trong các quá trình hóa học hoặc xử lý nước.
- Điều khiển mức: Duy trì mức chất lỏng trong bồn chứa hoặc hệ thống, sử dụng cảm biến mức.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Nguồn điện | 24 V DC ±10%, filtered and regulated |
| Công suất tiêu thụ | Khoảng 2 W (không tính van/cảm biến) |
| Chế độ điều khiển | PI (Proportional-Integral), 2-point, 3-point, on/off, cascade (lên đến 2 binary outputs) |
| Đầu vào setpoint | 4…20 mA (impedance 70 Ω) hoặc 0…10 V (11.5 kΩ) |
| Đầu vào cảm biến | 4…20 mA, 0…10 V, tần số (0.25 Hz…1 kHz), Pt100 (0…+200 °C, lỗi <0.5 °C) |
| Đầu ra liên tục | 4…20 mA (max loop 680 Ω, accuracy 0.5%) hoặc 0…10 V (max 20 mA, accuracy 0.5%) |
| Đầu ra không liên tục | PWM/PTM (tần số 20…9999 Hz, max 1.5 A, 24 V DC) |
| Đầu ra binary | Transistor PNP (max 1.5 A, 24 V DC) |
| Nguồn cấp cho cảm biến/van | 24 V DC, max 1 A (tổng tải outputs max 1.5 A) |
| Nhiệt độ môi trường | 0…+70 °C (vận hành & lưu trữ) |
| Độ bảo vệ | IP65 |
| Độ ẩm tương đối | ≤80%, không ngưng tụ |
| Chiều cao lắp đặt | Tối đa 2000 m |
| Vật liệu | Housing: PC +20% glass fibre, Display: Dual-line 8-digit LCD with backlight |
| Kích thước | Compact (khoảng 54×54 mm mặt trước, tùy mounting: fitting, valve, wall, rail, cabinet) |
Tham khảo Catalog chi tiết ở đây: Catalog Bộ điều khiển quy trình đa năng eCONTROL Type 8611
Nguyên lý hoạt động của Bộ điều khiển quy trình đa năng eCONTROL Type 8611
Hoạt động theo nguyên tắc PI control (Proportional-Integral) với các chế độ phụ (2-point, 3-point, on/off, cascade):
-
- Nhận giá trị thực tế (Process Value – PV): Từ cảm biến qua đầu vào analog (4-20 mA, 0-10 V), tần số, hoặc Pt100.
- Nhận giá trị đặt (Setpoint – SP): Từ tín hiệu chuẩn (4-20 mA, 0-10 V), bàn phím, hoặc binary input.
- Tính toán sai lệch: So sánh PV và SP, áp dụng thuật toán PI để giảm lỗi (proportional điều chỉnh nhanh, integral loại bỏ lỗi dư thừa).
- Xuất tín hiệu điều khiển: PWM/PTM cho van tỷ lệ/động cơ, hoặc 4-20 mA/0-10 V cho van quá trình; hỗ trợ cascade (ví dụ: nhiệt độ chính + dòng chảy phụ).
- Phản hồi và điều chỉnh: Liên tục theo dõi PV, xuất binary output cho cảnh báo/hysteresis, cấp nguồn 24V DC cho cảm biến/van.
Ưu điểm nổi bật
-
- Siêu nhỏ gọn: Thiết kế compact, dễ lắp đặt trong không gian hẹp.
- Tương thích rộng: Hoạt động hoàn hảo với toàn bộ van & cảm biến Bürkert + van ngoài (tín hiệu chuẩn 4-20 mA / 0-10 V / PWM).
- Đa chế độ điều khiển: PI, 2-point, 3-point, on/off, cascade – linh hoạt cho flow, temperature, pressure, pH, conductivity, level…
