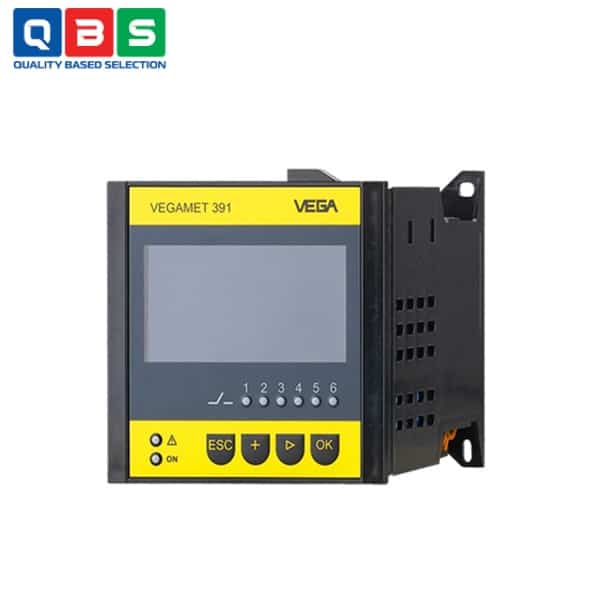

Bộ điều khiển và hiển thị VEGAMET 391
| Tên sản phẩm | Bộ điều khiển và hiển thị |
| Model | VEGAMET 391 |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bộ điều khiển và hiển thị VEGAMET 391 |
Mô tả
Bộ điều khiển và hiển thị VEGAMET 391 cấp nguồn cho bất kỳ cảm biến 4 … 20 mA/HART nào, xử lý và hiển thị các giá trị đo được. VEGAMET 391 hoàn toàn phù hợp cho các tác vụ điều khiển đơn giản trong đo mức, đo áp suất tương đối và áp suất quy trình, cũng như quản lý kho (VMI) và truy vấn từ xa. Các chức năng điều chỉnh toàn diện cho phép tùy chỉnh riêng cho từng ứng dụng. Trong ngành công nghiệp nước/nước thải, thiết bị này gây ấn tượng với các chức năng đặc biệt như chuyển đổi bơm, đo lưu lượng, chức năng theo xu hướng và bộ đếm tổng.
Ứng dụng của Bộ điều khiển và hiển thị VEGAMET 391
- Đo mức chất lỏng: Phù hợp cho các ứng dụng đo mức đơn giản trong bồn chứa, silo.
- Đo áp suất quá trình: Hỗ trợ đo áp suất quy ước và áp suất quá trình.
- Quản lý tồn kho: Theo dõi và quản lý lượng hàng tồn kho trong bồn chứa.
- Truy vấn từ xa: Cho phép đọc giá trị đo từ xa qua các giao diện tùy chọn.
- Điều khiển bơm: Chuyển mạch bơm tự động, đảm bảo sử dụng đều các bơm (equal use of all pumps).
- Đo và tính toán lưu lượng thể tích: Tích hợp đầy đủ chức năng tính lưu lượng và tổng hóa (totalizer).
- Tích hợp mạng nội bộ/ngoại bộ: Qua web server tích hợp, dễ dàng kết nối và xem dữ liệu qua mạng.
- Ứng dụng trong ngành nước và nước thải: Kết hợp các chức năng chuyên biệt như quản lý bơm, đo lưu lượng, tổng hóa để tối ưu hóa hệ thống xử lý nước và nước thải.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Loại thiết bị | Bộ điều khiển và hiển thị cho cảm biến mức, lắp tủ điện hoặc panel |
| Nguồn cấp | 24…230 V AC/DC (±15%, +10%) 50/60 Hz (phiên bản thường) |
| 24…65 V DC (phiên bản Ex) | |
| Công suất tiêu thụ tối đa | 12 VA / 6 W |
| Đầu vào cảm biến | 1 x 4…20 mA/HART (active hoặc passive) |
| Độ chính xác | ±20 µA (0.1% của 20 mA) |
| Đầu ra dòng | 1 x 4…20 mA (hoặc 20…4 mA), tải max. 500 Ω |
| Hiển thị | Màn hình LC đồ họa 65 x 32 mm có đèn nền, hiển thị số và quasi-analog |
| Đèn LED chỉ thị | 1 xanh (nguồn), 1 đỏ (lỗi), 6 vàng (relay) |
| Nhiệt độ môi trường | -20…+60 °C |
| Cấp bảo vệ | Mặt trước: IP65; Thiết bị: IP20 |
| Kết nối dây | Terminal lò xo có mã hóa, tiết diện max. 2.5 mm² (AWG 14) |
| Điều chỉnh | Qua 4 phím mặt trước hoặc phần mềm PACTware (DTM) |
Tham khảo Catalog chi tiết ở đây: Catalog Bộ điều khiển và hiển thị VEGAMET 391
Nguyên lý hoạt động của Bộ điều khiển và hiển thị VEGAMET 391
- Cung cấp nguồn cho cảm biến: Hỗ trợ cảm biến qua đầu vào active (VEGAMET cung cấp nguồn) hoặc passive (cảm biến tự có nguồn).
- Nhận và xử lý tín hiệu đo: Tiếp nhận tín hiệu analog 4…20 mA hoặc kỹ thuật số HART từ 1 cảm biến duy nhất.
- Chuyển đổi và scaling giá trị đo: Thực hiện scaling/linearisation (điều chỉnh tỷ lệ, tuyến tính hóa) giá trị đo theo nhu cầu ứng dụng.
- Hiển thị giá trị đo: Hiển thị trực quan trên màn hình LC đồ họa có đèn nền, dạng số và quasi-analog.
- Xuất tín hiệu ra ngoài: Chuyển tiếp giá trị đo đã xử lý qua đầu ra current 4…20 mA (hoặc ngược lại) đến các thiết bị khác.
- Điều khiển relay: Sử dụng 6 relay để báo giới hạn, chuyển mạch bơm, hoặc thực hiện các nhiệm vụ điều khiển đơn giản.
- Truy vấn và kết nối từ xa: Qua giao diện tùy chọn (Ethernet/RS232/web server tích hợp) để đọc dữ liệu qua mạng Intranet/Extranet.
- Tích hợp chức năng bổ sung: Tính toán lưu lượng thể tích, tổng hóa (totalizer), theo dõi xu hướng, quản lý bơm luân phiên.
Ưu điểm nổi bật
- Tích hợp đơn giản vào mạng nội bộ/mạng ngoại bộ thông qua máy chủ web tích hợp.
- Đảm bảo sử dụng ổn định các máy bơm thông qua quản lý bơm tích hợp.
- Bộ phận chức năng tích hợp hoàn chỉnh để đo lưu lượng và thể tích.
