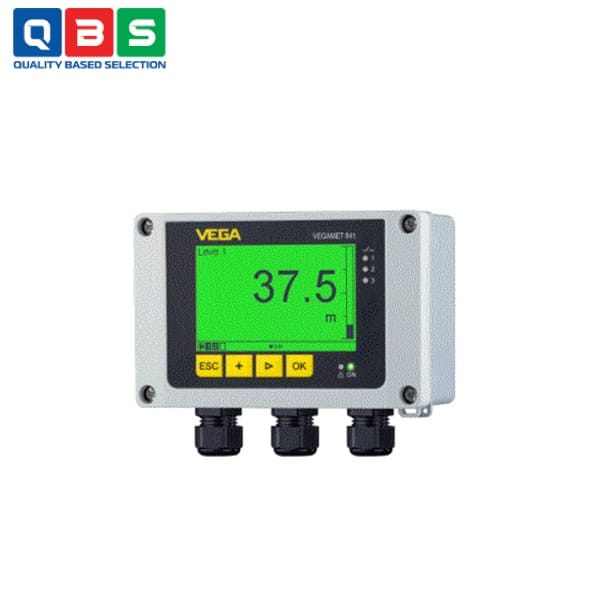

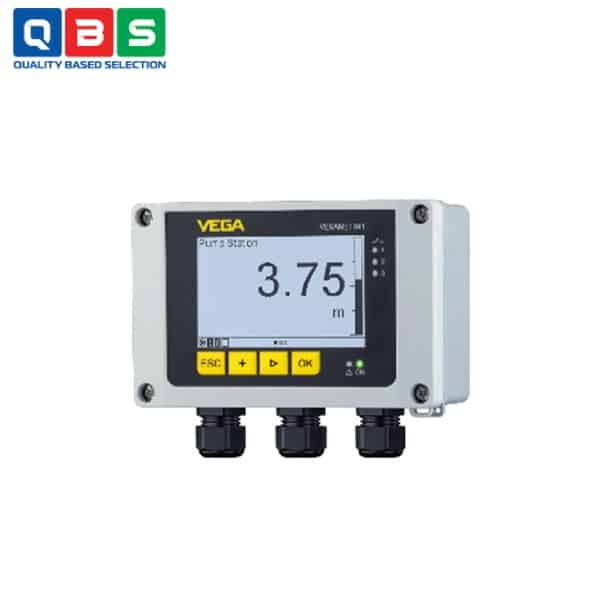

Bộ điều khiển và hiển thị VEGAMET 842
| Tên sản phẩm | Bộ điều khiển và hiển thị |
| Model | VEGAMET 842 |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bộ điều khiển và hiển thị VEGAMET 842 |
Mô tả

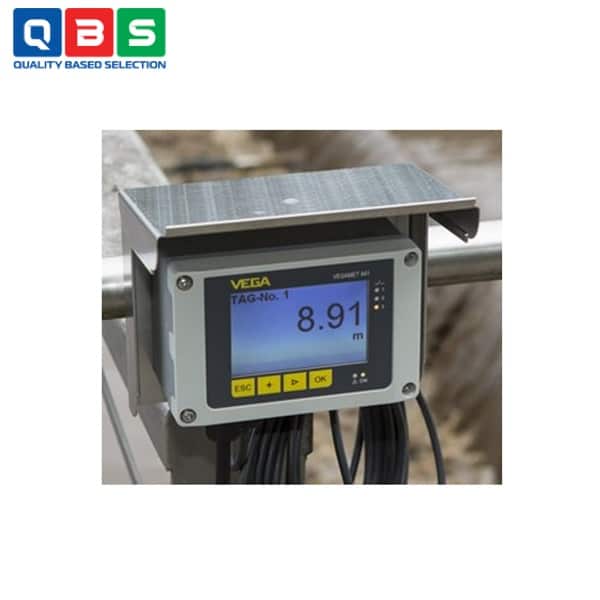

Bộ điều khiển và hiển thị VEGAMET 842 cấp nguồn cho 4 cảm biến 20 mA được kết nối, xử lý các giá trị đo được và hiển thị chúng. Màn hình lớn để trực quan hóa dữ liệu được tích hợp trong vỏ máy được thiết kế cho điều kiện hoạt động khắc nghiệt ngoài trời. Nó cho phép chuyển đổi đơn giản giữa điều khiển bơm, đo lưu lượng trên kênh hở và đập tràn, bộ đếm tổng, tính toán hiệu số, tổng và giá trị trung bình. Với VEGAMET 842, các giá trị giới hạn có thể được giám sát một cách đáng tin cậy và các rơle có thể được chuyển mạch, ví dụ như để bảo vệ chống tràn theo tiêu chuẩn WHG.
Ứng dụng của Bộ điều khiển và hiển thị VEGAMET 842
- Điều khiển bơm tự động: Bơm lên/xuống trong bể chứa, trạm bơm nước thải hoặc nước sạch – bật/tắt bơm dựa trên mức cao/thấp, tránh khô chạy hoặc tràn bể.
- Đo lưu lượng kênh hở: Kết hợp cảm biến siêu âm/radar đo mức trên đập tràn (weir) hoặc kênh Parshall flume, tính toán lưu lượng tức thời và tích lũy cho hệ thống thoát nước, tưới tiêu.
- Bảo vệ tràn bể: Giám sát giới hạn mức cao, kích hoạt relay báo động hoặc đóng van theo quy định WHG (Đức) hoặc tương đương, phổ biến ở bể hóa chất, dầu.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Điện áp hoạt động | 100…230 V AC (±15%, +10%) 50/60 Hz hoặc 24…65 V DC |
| Công suất tiêu thụ | Max. 13 VA / 4 W |
| Ngõ vào cảm biến | 1 x 4…20 mA (active/passive) |
| Ngõ ra relay | 3 x relay hoạt động (1 có thể cấu hình fail-safe), tiếp điểm SPDT, max. 250 V AC / 1 A |
| Ngõ ra dòng điện | 1 x 4…20 mA (tải max. 500 Ω) |
| Màn hình | LC đồ họa 89 x 56 mm, có đèn nền |
| Điều chỉnh | 4 phím bấm + Bluetooth 5.0 (app smartphone/PC) |
| Nhiệt độ môi trường | -40…+60 °C (hiển thị đọc tốt từ -20…+60 °C) |
| Cấp bảo vệ | IP66/IP67 (Type 4X) |
| Giao tiếp bổ sung | Bluetooth 5.0 |
Tham khảo Catalog chi tiết ở đây: Catalog Bộ điều khiển và hiển thị VEGAMET 842
Nguyên lý hoạt động của Bộ điều khiển và hiển thị VEGAMET 842
-
- Cấp nguồn và nhận tín hiệu: VEGAMET 842 cấp nguồn (active) hoặc nhận tín hiệu thụ động (passive) từ 2 cảm biến 4-20 mA. Tín hiệu dòng điện tương ứng với giá trị mức được truyền về.
- Xử lý tín hiệu: Bộ xử lý nội bộ chuyển đổi tín hiệu thành giá trị đo, thực hiện tính toán như: tổng (sum), hiệu (difference), trung bình (average), tổng lượng tích lũy (totalizer), hoặc lưu lượng qua kênh hở/đập tràn dựa trên công thức chuẩn.
- Hiển thị và xuất tín hiệu: Giá trị được hiển thị lớn trên màn hình LC tại chỗ . Đồng thời xuất ra 2 đầu ra 4-20 mA để truyền về PLC hoặc hệ thống giám sát.
- Điều khiển và giám sát: Giám sát giới hạn (limit values), kích hoạt 3 relay để bật/tắt bơm, báo động tràn bể, hoặc bảo vệ theo tiêu chuẩn (ví dụ WHG).
Ưu điểm nổi bật
- Việc lập trình phức tạp cho các tác vụ điều khiển không còn cần thiết nữa.
- Màn hình dễ đọc từ xa, ngay cả trong điều kiện ánh sáng mặt trời và bóng tối.
