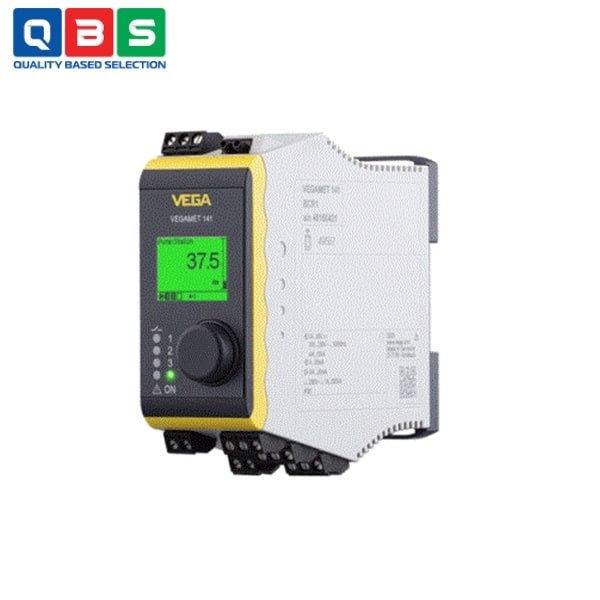

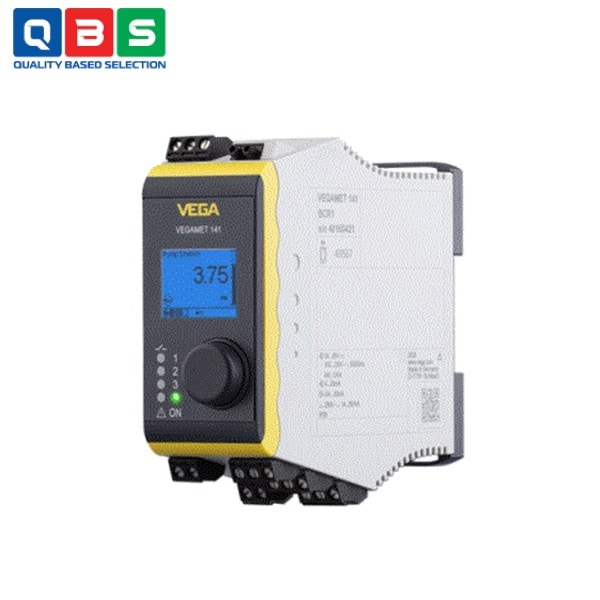

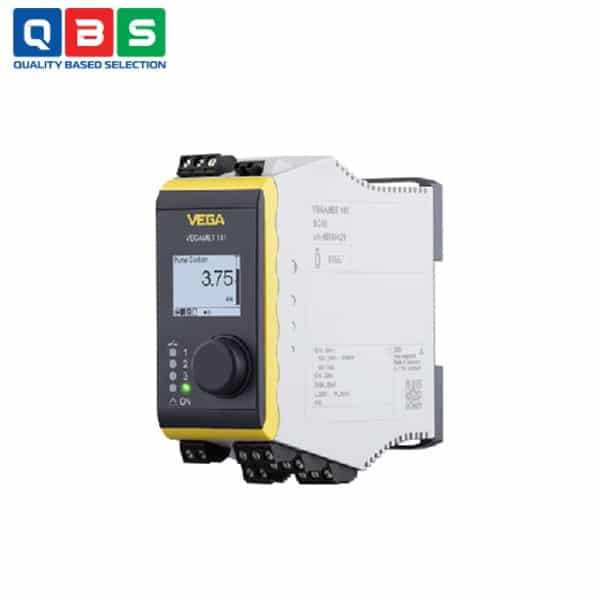

Bộ điều khiển VEGAMET 141

Ứng dụng của Bộ điều khiển VEGAMET 141

• Đo mức liên tục: Kết nối với 1 cảm biến mức analog 4-20 mA (cấp nguồn hoặc không), hiển thị giá trị đo tại chỗ qua màn hình graphic.
• Điều khiển bơm đơn giản: Tự động bật/tắt bơm dựa trên ngưỡng mức (sử dụng 3 relay hoạt động, 1 trong số đó có thể cấu hình làm relay an toàn thất bại).
• Đo lưu lượng trên kênh hở và đập tràn: Tính toán lưu lượng từ giá trị mức, tích hợp tổng lưu lượng (totalizer).
• Bảo vệ tràn theo WHG: Giám sát giới hạn mức và kích hoạt relay cảnh báo hoặc ngắt.
• Truyền tín hiệu xa: Xuất 4-20 mA để kết nối PLC hoặc hệ thống giám sát trung tâm.

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động của Bộ điều khiển VEGAMET 141

1. 1. Cấp nguồn và nhận tín hiệu: Bộ điều khiển cấp nguồn (active) hoặc chỉ nhận tín hiệu (passive) từ 1 cảm biến mức analog 4-20 mA.
   2. Xử lý tín hiệu: Chuyển đổi tín hiệu 4-20 mA thành giá trị đo (mức, lưu lượng, tổng lượng…), hiển thị trên màn hình graphic tại chỗ.
   3. Điều khiển và giám sát: So sánh giá trị đo với các ngưỡng cài đặt, kích hoạt 3 relay (có thể cấu hình 1 làm relay an toàn thất bại) để bật/tắt bơm, báo động tràn, v.v.
   4. Truyền tín hiệu xa: Xuất lại tín hiệu 4-20 mA để kết nối với PLC hoặc hệ thống giám sát trung tâm.
   5. Cấu hình: Dễ dàng cài đặt qua núm xoay/nhấn trên thiết bị hoặc không dây qua Bluetooth (app smartphone hoặc PACTware trên PC).

Ưu điểm nổi bật

• Việc lập trình phức tạp cho các tác vụ điều khiển không còn cần thiết nữa.
• Thiết lập và chẩn đoán điểm đo một cách đơn giản và an toàn thông qua điện thoại thông minh.
• Dễ dàng điều khiển điểm đo bằng màn hình hiển thị đồ họa, ngay cả trong bóng tối.
