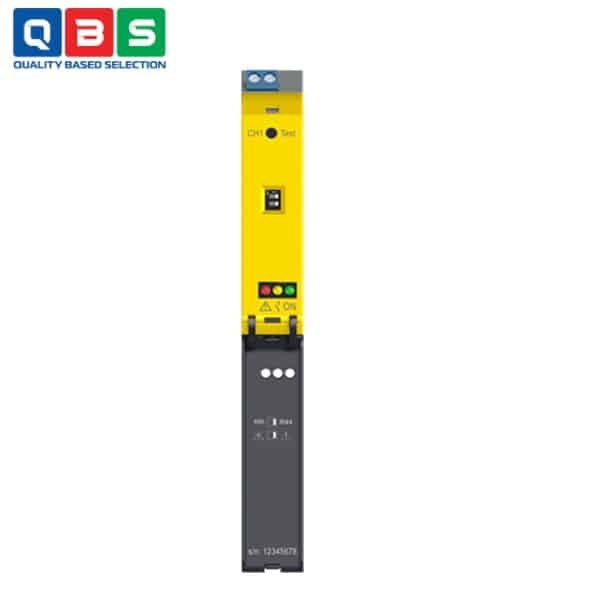

Bộ điều khiển VEGATOR 111

Ứng dụng của Bộ điều khiển VEGATOR 111

• • Bảo vệ tràn đầy: Lắp cảm biến VEGASWING/VEGAVIB/VEGAWAVE ở mức cao nhất của bồn chứa. Khi mức chất lỏng/rắn đạt ngưỡng, relay kích hoạt báo động, đóng van hoặc dừng bơm để tránh tràn.
  • Bảo vệ bơm chạy khô (dry run/pump protection): Lắp cảm biến ở mức thấp nhất. Khi mức giảm xuống dưới ngưỡng (hút khô), relay ngắt bơm ngay lập tức, tránh hỏng cánh bơm hoặc động cơ.
  • Giám sát mức đơn giản: Trong đường ống, bồn khuấy, hoặc silo bột để báo đầy/thiếu, điều khiển van xả/nạp tự động.
  • Ứng dụng ngành: Thực phẩm & đồ uống (bồn sữa, nước giải khát), hóa chất (bồn axit), xử lý nước thải, dược phẩm, khai khoáng.

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động của Bộ điều khiển VEGATOR 111

1. 1. Cấp nguồn và đo tín hiệu: Thiết bị cấp nguồn cho cảm biến (điện áp khoảng 8.2 V DC qua điện trở nội 1 kΩ). Cảm biến thay đổi dòng điện tùy theo mức chất:
      • Không ngập (khô/rỗng): Tần số rung tự do → dòng ≈ 2.1 mA (trạng thái “On”).
      • Ngập (đầy): Tần số rung giảm → dòng ≈ 1.2 mA (trạng thái “Off”).
   2. Xử lý tín hiệu: VEGATOR 111 đo dòng điện, so sánh với ngưỡng (bật relay >1.5 mA, tắt <1.7 mA). Khi trạng thái thay đổi, kích hoạt relay đầu ra (SPDT) để điều khiển (báo động, ngắt bơm, đóng van).
   3. Giám sát lỗi: Phát hiện đứt dây (dòng ≤0.05 mA), ngắn mạch (≥6.8 mA) hoặc lỗi cảm biến → kích hoạt relay lỗi (tùy chọn fail safe relay).
   4. Chế độ: Có thể chọn mode overflow (đầy báo) hoặc dry run (khô báo) qua DIL switch. Có nút test để kiểm tra chức năng.

Ưu điểm nổi bật

• • Kiểm tra chức năng đơn giản và tiện lợi bằng phím kiểm tra (cũng áp dụng cho SIL và WHG)
  • Lắp đặt đơn giản nhờ giá đỡ gắn trên thanh ray cũng như các đầu nối có thể tháo rời và được mã hóa.
  • Hệ thống giám sát toàn diện phát hiện ngắn mạch và hở mạch của đường dây đo cũng như các nhiễu loạn trong cảm biến.
