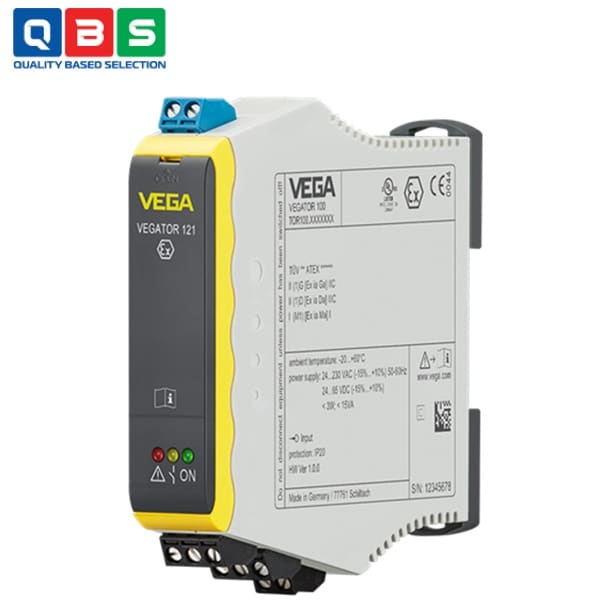

Bộ điều khiển VEGATOR 121

Ứng dụng của Bộ điều khiển VEGATOR 121

• • Bảo vệ tràn đầy: Cài cảm biến ở mức cao tank/silo → Khi mức lên cao, relay kích hoạt dừng bơm nạp hoặc mở van xả, báo động tràn.
  • Bảo vệ chạy khô bơm: Cài cảm biến ở mức thấp → Khi mức xuống thấp, relay tắt bơm ngay lập tức, tránh hỏng bơm do cavitation.
  • Điều khiển bơm tự động – Kết hợp mức cao/thấp: Bật bơm khi mức thấp, tắt khi mức cao (ví dụ: bơm chuyển chất lỏng giữa các tank).
  • Giám sát mức min/max trong silo chứa bột/hạt: Phát hiện đầy hoặc hết nguyên liệu trong ngành thực phẩm, xi măng, nhựa.

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động của Bộ điều khiển VEGATOR 121

1. 1. Cung cấp nguồn điện cho cảm biến rung (VEGASWING, VEGAVIB, VEGAWAVE) phiên bản hai dây 8/16 mA.
   2. Cảm biến thay đổi dòng điện:
      • 8 mA khi chưa phát hiện mức (không có vật chất).
      • 16 mA khi phát hiện mức (có vật chất bao phủ đầu dò).
   3. VEGATOR 121 giám sát dòng điện:
      • > 12,1 mA → kích hoạt relay (mức đạt).
      • < 11,9 mA → relay nhả (mức chưa đạt).
   4. Phát hiện lỗi:
      • ≤ 3,6 mA → đứt dây.
      • ≥ 21 mA → ngắn mạch.
   5. Relay đầu ra dùng để điều khiển (bơm, van, báo động) hoặc báo lỗi (tùy chọn relay fail-safe).

Ưu điểm nổi bật

• • Lắp đặt đơn giản nhờ giá đỡ gắn trên thanh ray cũng như các đầu nối có thể tháo rời và được mã hóa.
  • Hệ thống giám sát toàn diện phát hiện ngắn mạch và hở mạch của đường dây đo cũng như các nhiễu loạn trong cảm biến.
  • Phạm vi ứng dụng linh hoạt nhờ tùy chọn chuyển đổi rơle an toàn sang rơle chức năng thứ hai.
  • Kiểm tra chức năng đơn giản và tiện lợi bằng nút kiểm tra, bao gồm cả đánh giá tự động (cũng áp dụng cho SIL và WHG).
