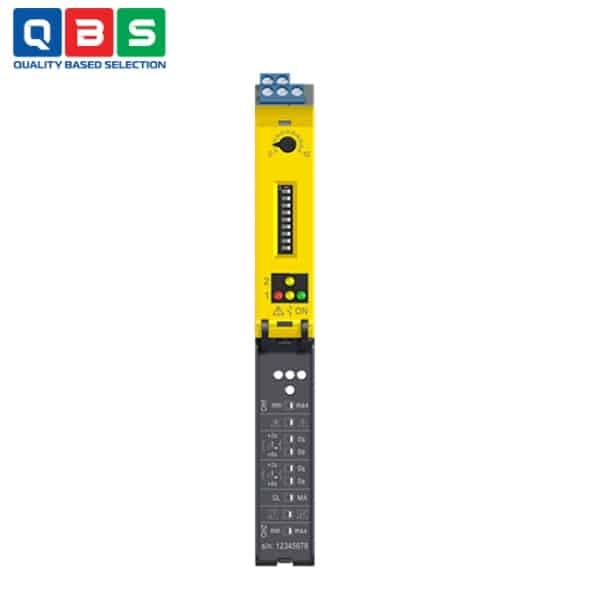

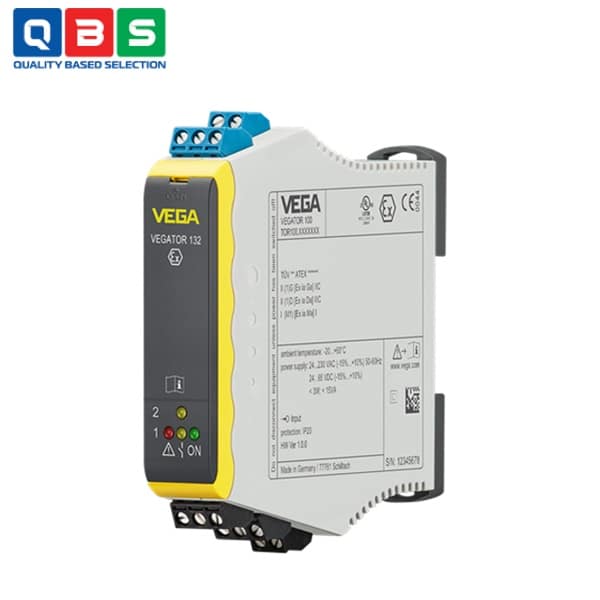

Bộ điều khiển VEGATOR 132
| Tên sản phẩm | Bộ điều khiển |
| Model | VEGATOR 132 |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bộ điều khiển VEGATOR 132 |
Mô tả
Bộ điều khiển VEGATOR 132 là bộ điều khiển hai kênh dành cho các đầu dò dẫn điện dòng EL. Ứng dụng của nó là phát hiện mức chất lỏng và điều khiển bơm. Kết hợp với nhiều đầu dò dạng thanh hoặc cáp, nhiều bộ điều khiển VEGATOR 132 có thể được kết hợp với một đầu dò duy nhất.
Ứng dụng của Bộ điều khiển VEGATOR 132
-
- Bơm đầy bồn: Kênh 1 phát hiện mức thấp → bật bơm; kênh 2 phát hiện mức cao → tắt bơm (min/max control).
- Bơm cạn bồn (pump emptying): Ngược lại, bảo vệ bơm khỏi chạy khô (dry run protection).
- Bảo vệ chống tràn (overflow protection): Phát hiện mức cao nhất → báo động hoặc dừng bơm vào.
- Bảo vệ chống cạn (dry run protection): Phát hiện mức thấp → tắt bơm để tránh hỏng.
- Giám sát nhiều mức riêng biệt: Kết hợp đầu dò đa thanh với nhiều VEGATOR 132 để có 2-5 điểm mức độc lập trong một bồn.
Thông số kỹ thuật cơ bản
| Thông số chính | Giá trị |
| Nguồn cấp | AC 24…230 V (50/60 Hz) hoặc DC 24…65 V |
| Công suất max: 2 W / 8 VA | |
| Đầu vào cảm biến | 2 kênh độc lập |
| Điện áp dò: 10 Vss, 75 Hz | |
| Điện trở đáp ứng: 500 Ω…200 kΩ | |
| Đầu ra | 2 relay SPDT |
| Max: 253 V AC / 3 A hoặc 50 V DC / 1 A | |
| Độ trễ | Cơ bản 250 ms |
| Điều chỉnh: 2/6/8 s | |
| Nhiệt độ hoạt động | -20…+60 °C |
| Lắp đặt | Thanh ray DIN 35 mm |
| Đầu nối tháo rời mã hóa | |
| Bảo vệ | IP20 |
| Giám sát lỗi | Đứt dây / ngắn mạch, hiển thị LED |
Tham khảo Catalog chi tiết ở đây: Catalog Bộ điều khiển VEGATOR 132
Nguyên lý hoạt động của Bộ điều khiển VEGATOR 132
Hoạt động dựa trên nguyên lý đo mức dẫn điện (conductive principle):
-
- Bộ điều khiển cấp một điện áp xoay chiều thấp (10 Vss, tần số 75 Hz, an toàn) vào đầu dò (probe) qua các điện cực (thanh hoặc cáp).
- Khi chất lỏng dẫn điện chưa chạm điện cực:
- Mạch hở → điện trở rất cao (>200 kΩ).
- VEGATOR nhận trạng thái “khô” → relay giữ trạng thái mặc định.
- Khi chất lỏng dẫn điện chạm điện cực (nối điện cực với mass/đất qua chất lỏng):
- Mạch đóng → điện trở giảm xuống (500 Ω – 200 kΩ, điều chỉnh được).
- VEGATOR phát hiện dòng điện → chuyển trạng thái relay (báo mức đạt).
- Mỗi kênh độc lập (2 kênh): có thể dùng riêng 2 mức độc lập hoặc kết hợp thành điều khiển min/max (hai điểm).
- Tính năng bổ sung:
- Liên tục giám sát dây đứt/ngắn mạch, hiển thị lỗi bằng LED.
- Có độ trễ bật/tắt điều chỉnh (2/6/8 giây) để tránh nhiễu sóng.
Ưu điểm nổi bật
-
- Lắp đặt đơn giản nhờ giá đỡ gắn trên thanh ray cũng như các đầu nối có thể tháo rời và được mã hóa.
- Hệ thống giám sát lỗi tích hợp với màn hình LED phát hiện ngắn mạch và đứt đường dây.
- Hai lần phát hiện mức độc lập hoặc một lần điều khiển tối đa/tối ưu/điều khiển hai điểm.
