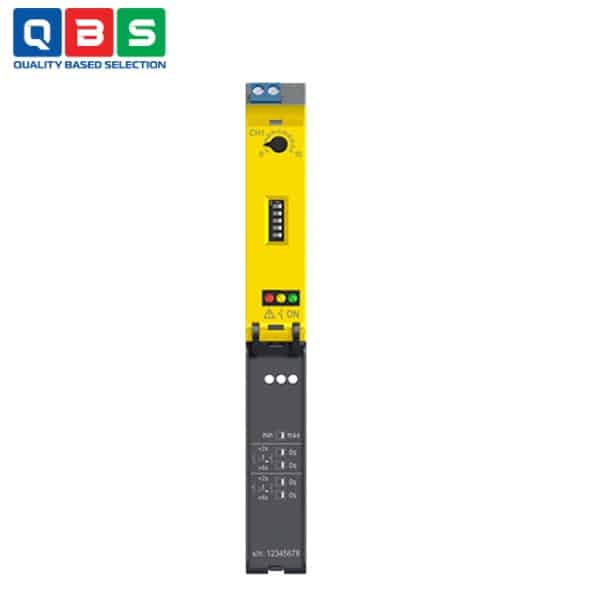

Bộ điều khiển VEGATOR 141
| Tên sản phẩm | Bộ điều khiển |
| Model | VEGATOR 141 |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bộ điều khiển VEGATOR 141 |
Mô tả
Bộ điều khiển VEGATOR 141 là bộ điều khiển phát hiện mức dùng để đo liên tục các cảm biến 4 … 20 mA. Nó đánh giá các giá trị đo được của cảm biến và cung cấp tín hiệu chuyển mạch rơle theo ngưỡng chuyển mạch đã điều chỉnh. Do đó, có thể giải quyết các tác vụ điều khiển đơn giản. Các ứng dụng điển hình là các chức năng giám sát như bảo vệ chống tràn và chạy khô cũng như giám sát đồng hồ đo. Tùy chọn có sẵn đầu ra tín hiệu sai.
Ứng dụng của Bộ điều khiển VEGATOR 141
-
- Điều khiển bơm On/Off theo mức: Tự động bật/tắt bơm khi mức chất lỏng đạt hoặc vượt ngưỡng cài đặt.
- Báo đầy: Phát tín hiệu cảnh báo hoặc ngắt thiết bị khi mức vượt quá giới hạn an toàn, tránh tràn bồn/bể.
- Bảo vệ chạy khô: Ngăn bơm hoạt động khi không có hoặc thiếu chất lỏng, giúp bảo vệ bơm và đường ống.
- Giám sát mức chất lỏng trong bồn, bể, silo: Theo dõi mức chất lỏng thông qua tín hiệu analog 4…20 mA từ cảm biến mức.
- Kết hợp với nhiều loại cảm biến mức: Làm việc với điện cực điện dung, cảm biến áp suất thủy tĩnh hoặc transmitter áp suất quá trình có tín hiệu 4…20 mA.
- Giám sát lỗi hệ thống đo: Phát hiện đứt dây tín hiệu, ngắn mạch hoặc lỗi cảm biến để đưa ra cảnh báo kịp thời.
- Ứng dụng trong khu vực nguy hiểm (Ex): Phù hợp cho các hệ thống cần phê duyệt an toàn như khu vực dễ cháy nổ, hàng hải, hoặc ứng dụng vệ sinh.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Model | VEGATOR 141 |
| Chức năng | Bộ điều khiển / báo mức 1 kênh |
| Tín hiệu ngõ vào | 1 × 4…20 mA |
| Kiểu ngõ vào | Active (cấp nguồn cảm biến) / Passive (cảm biến tự cấp nguồn) |
| Dải cài ngưỡng | 4…20 mA (điều chỉnh được) |
| Phát hiện lỗi | Đứt dây ≤ 3.6 mA ; Ngắn mạch ≥ 21 mA |
| Ngõ ra | 1 rơ-le điều khiển (SPDT) |
| Rơ-le báo lỗi | Có (tùy chọn – Fail safe relay) |
| Điện áp cấp | AC 24…230 V, 50/60 Hz hoặc DC 24…65 V |
| Công suất tiêu thụ | Max. 2 W |
| Dòng tải rơ-le | Max. 3 A AC / 1 A DC |
| Thời gian trễ | 150 ms; tùy chọn 2 / 6 / 8 s |
| Nhiệt độ làm việc | −20 … +60 °C |
| Cấp bảo vệ | IP20 |
| Kiểu lắp đặt | Gắn ray DIN 35 mm |
Tham khảo Catalog chi tiết ở đây: Catalog Bộ điều khiển VEGATOR 141
Nguyên lý hoạt động của Bộ điều khiển VEGATOR 141
-
- VEGATOR 141 nhận tín hiệu analog 4…20 mA từ cảm biến mức (điện dung, áp suất thủy tĩnh hoặc transmitter áp suất).
- Thiết bị hoạt động với 1 kênh đo, có thể chọn:
- Ngõ vào chủ động (Active input): VEGATOR 141 cấp nguồn cho cảm biến
- Ngõ vào thụ động (Passive input): cảm biến có nguồn riêng
- Giá trị dòng điện đo được được so sánh với ngưỡng cài đặt (trong dải 4…20 mA).
- Khi tín hiệu đạt hoặc vượt ngưỡng, rơ-le đầu ra sẽ đóng/mở để:
- Điều khiển bơm
- Phát tín hiệu báo mức cao/thấp
- Mạch đo được giám sát liên tục, tự động phát hiện:
- Đứt dây tín hiệu (≤ 3.6 mA)
- Ngắn mạch (≥ 21 mA)
- Khi xảy ra lỗi, thiết bị:
- Hiển thị lỗi
- Kích hoạt rơ-le báo lỗi (Fail safe relay – tùy chọn) để đảm bảo an toàn hệ thống
Ưu điểm nổi bật
-
- Điều chỉnh điểm chuyển mạch đơn giản bằng biến trở.
- Lắp đặt đơn giản nhờ giá đỡ gắn trên thanh ray cũng như các đầu nối có thể tháo rời và được mã hóa.
- Hiển thị trạng thái trực quan thông qua đèn LED.
