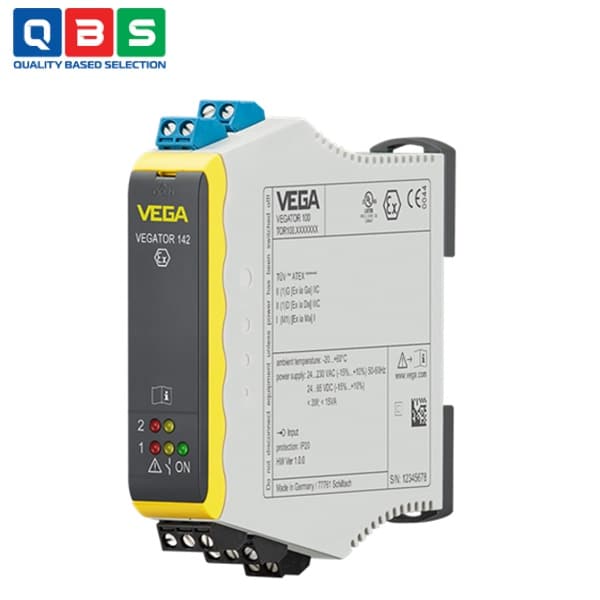

Bộ điều khiển VEGATOR 142
| Tên sản phẩm | Bộ điều khiển |
| Model | VEGATOR 142 |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bộ điều khiển VEGATOR 142 |
Mô tả
Bộ điều khiển VEGATOR 142 là bộ điều khiển phát hiện mức dùng để đo liên tục các cảm biến 4 … 20 mA. Nó đánh giá các giá trị đo được của cảm biến và cung cấp tín hiệu chuyển mạch rơle theo ngưỡng chuyển mạch đã điều chỉnh. Do đó, có thể giải quyết các tác vụ điều khiển đơn giản. Các ứng dụng điển hình là các chức năng giám sát như bảo vệ chống tràn và chạy khô cũng như giám sát đồng hồ đo. Tùy chọn có sẵn đầu ra tín hiệu sai.
Ứng dụng của Bộ điều khiển VEGATOR 142
-
- Bảo vệ bơm chạy khô – bơm nước thải, bơm hóa chất, bơm xi măng: Khi mức bể dưới ngưỡng → relay ngắt bơm ngay lập tức.
- Báo tràn bồn chứa: Bồn hóa chất, bồn dầu FO, bồn nước RO, silo nguyên liệu → relay kêu còi + ngắt van cấp liệu.
- Điều khiển bơm On/Off 2 mức: Ví dụ: bể nước thải → mức thấp bật bơm, mức cao tắt bơm (dùng 1 kênh cho 1 bơm).
- Giám sát 2 bể riêng biệt bằng 1 thiết bị: Kênh 1: bể A (báo thấp), kênh 2: bể B (báo cao) → tiết kiệm chỗ, rẻ.
- Phát hiện lỗi cảm biến ngay lập tức: Đứt dây, ngắn mạch, cảm biến hỏng → relay báo lỗi riêng (còi + đèn báo).
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Loại thiết bị | Bộ điều khiển kênh đôi cho cảm biến 4…20 mA |
| Đầu vào cảm biến | 2 kênh 4…20 mA (active hoặc passive) |
| Ngưỡng chuyển mạch | Điều chỉnh được trong khoảng 4…20 mA (bằng chiết áp) |
| Phát hiện lỗi | Đứt dây (< 3.6 mA), ngắn mạch (> 21 mA) |
| Đầu ra relay | 2 relay chuyển tiếp (SPDT), max 253V AC/3A hoặc 50V DC/1A |
| Độ trễ chuyển mạch | Cơ bản 150 ms, điều chỉnh thêm 2/6/8 giây |
| Nguồn cấp | 24…230V AC (50/60 Hz) hoặc 24…65V DC |
| Công suất tiêu thụ | Tối đa 3W / 8VA |
| Nhiệt độ môi trường | -20…+60 °C |
| Lắp đặt | Ray DIN 35 mm, đầu nối tháo rời có mã hóa |
| Cấp bảo vệ | IP20 |
| Kích thước | Module nhỏ gọn (rộng ~22.5 mm) |
Tham khảo Catalog chi tiết ở đây: Catalog Bộ điều khiển VEGATOR 142
Nguyên lý hoạt động của Bộ điều khiển VEGATOR 142
VEGATOR 142 nhận tín hiệu dòng 4…20 mA từ cảm biến mức (điện dung, áp suất thủy tĩnh…).
-
- Liên tục so sánh giá trị dòng đo được với ngưỡng cài đặt (bằng chiết áp).
- Khi vượt/quá ngưỡng → kích hoạt relay tương ứng (mỗi kênh 1 relay) để báo động hoặc điều khiển (bật/tắt bơm, van, còi…).
- Tự động phát hiện lỗi: đứt dây (<3.6 mA), ngắn mạch (>21 mA) hoặc cảm biến hỏng → relay báo lỗi riêng.
Ưu điểm nổi bật
-

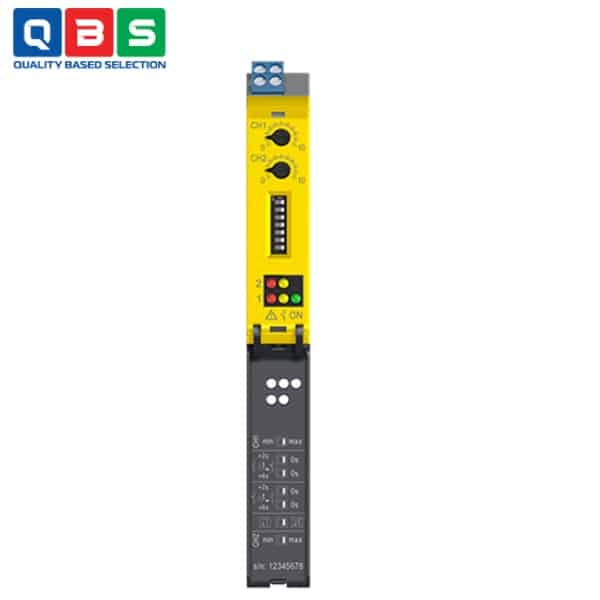

- Điều chỉnh điểm chuyển mạch đơn giản bằng biến trở.
- Lắp đặt đơn giản nhờ giá đỡ gắn trên thanh ray cũng như các đầu nối có thể tháo rời và được mã hóa.
- Hiển thị trạng thái trực quan thông qua đèn LED.
