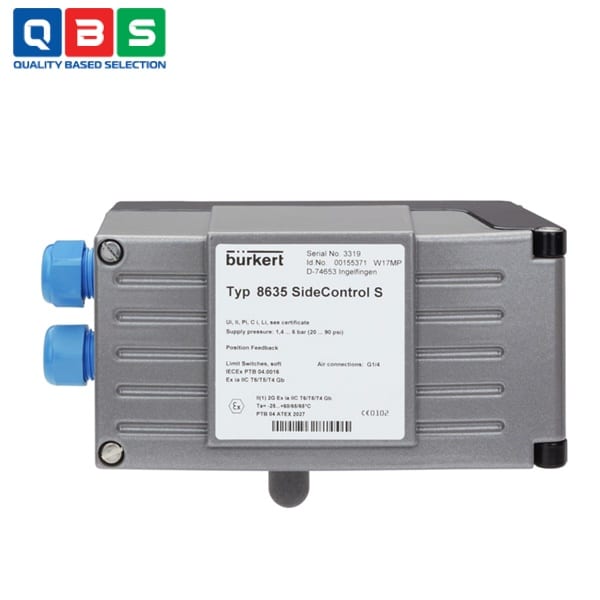

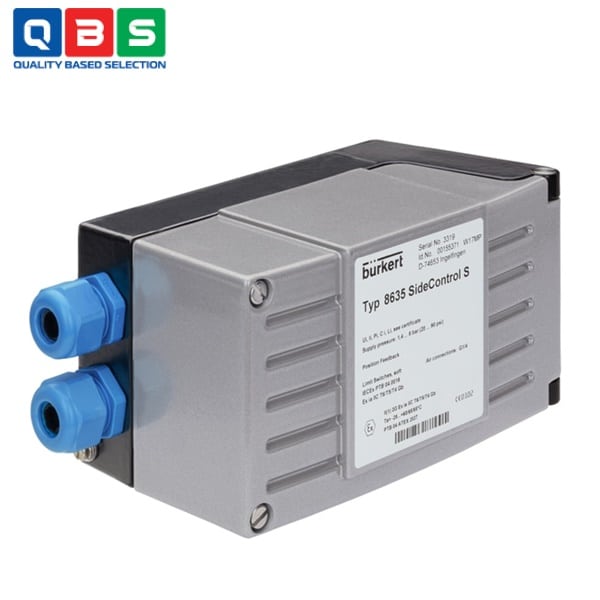

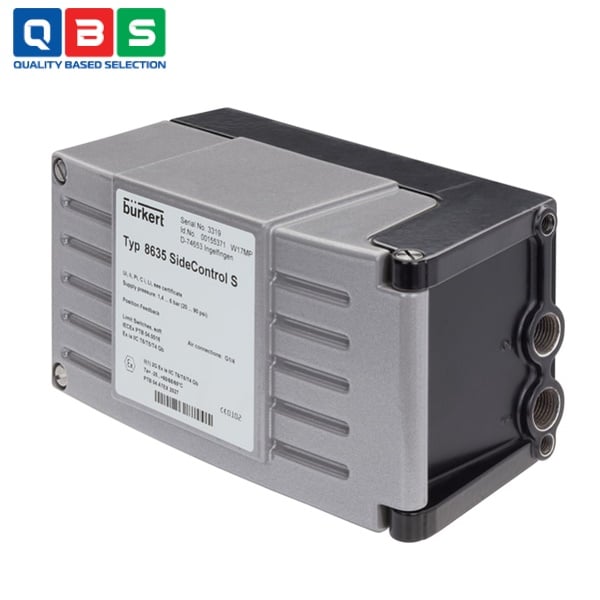

Bộ định vị điện khí nén kỹ thuật số SideCONTROL Type 8635

Ứng dụng của Bộ định vị điện khí nén kỹ thuật số SideCONTROL Type 8635

• • Điều khiển van quá trình kích hoạt khí nén tuyến tính: Sử dụng cho các bộ truyền động tuyến tính theo tiêu chuẩn IEC 60534-6-1, với phạm vi hành trình 3-130 mm.
  • Điều khiển van quá trình kích hoạt khí nén quay một phần: Sử dụng cho các bộ truyền động quay theo tiêu chuẩn VDI/VDE 3845, với góc quay 30-120°.
  • Tích hợp trong hệ thống điều khiển phân tán: Kết hợp với bộ điều khiển quy trình PID để thiết lập hệ thống kiểm soát phi tập trung.
  • Sử dụng trong môi trường dễ nổ: Được chứng nhận ATEX II 2 G Ex ia IIC T6 Gb và IECEx, phù hợp cho khu vực Ex Zone 1.
  • Ứng dụng trong kỹ thuật hóa chất: Thiết kế chắc chắn phù hợp cho môi trường hóa chất khắc nghiệt.
  • Ứng dụng trong kỹ thuật quy trình: Sử dụng trong các quy trình sản xuất công nghiệp đòi hỏi kiểm soát vị trí chính xác.

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động của Bộ định vị điện khí nén kỹ thuật số SideCONTROL Type 8635

1. 1. Nhận tín hiệu setpoint: Tín hiệu 4…20 mA (2 dây) từ bộ điều khiển được cấp nguồn và truyền setpoint vị trí mong muốn.
   2. Đo vị trí thực tế: Cảm biến vị trí (potentiometer quay độ phân giải cao hoặc tuyến tính từ xa) đo góc quay (0-120°) hoặc hành trình (3-130 mm) của bộ truyền động.
   3. Xử lý và điều khiển: Vi xử lý (microprocessor) so sánh setpoint với vị trí thực tế, tính toán sai lệch, và điều chỉnh PID (nếu có bộ điều khiển quy trình tích hợp).
   4. Điều khiển khí nén: Hệ thống khí nén sử dụng 2 van pilot piezoelectric (tiết kiệm năng lượng, hoạt động theo kiểu xung – clocked) + 2 giai đoạn khuếch đại khí nén để cấp khí hoặc xả khí vào buồng bộ truyền động đơn tác động (single-acting).
   5. Không tiêu thụ khí khi ổn định: Ở trạng thái kiểm soát (không thay đổi vị trí), không có tiêu thụ khí nén nhờ công nghệ piezoelectric và thiết kế động.
   6. Tự động điều chỉnh: Chức năng TUNE (Autotune/X.TUNE) tự động thích nghi với van cụ thể và điều kiện vận hành.

Ưu điểm nổi bật

• • Thiết kế nhỏ gọn và chắc chắn, phù hợp môi trường hóa chất & quy trình khắc nghiệt.
  • Dễ khởi động nhờ chức năng TUNE tự động – tự thích nghi nhanh với van.
  • Không tiêu thụ khí nén khi ở trạng thái kiểm soát ổn định → tiết kiệm năng lượng lớn.
  • Tùy chọn tích hợp bộ điều khiển PID → tạo hệ thống điều khiển phân tán.
