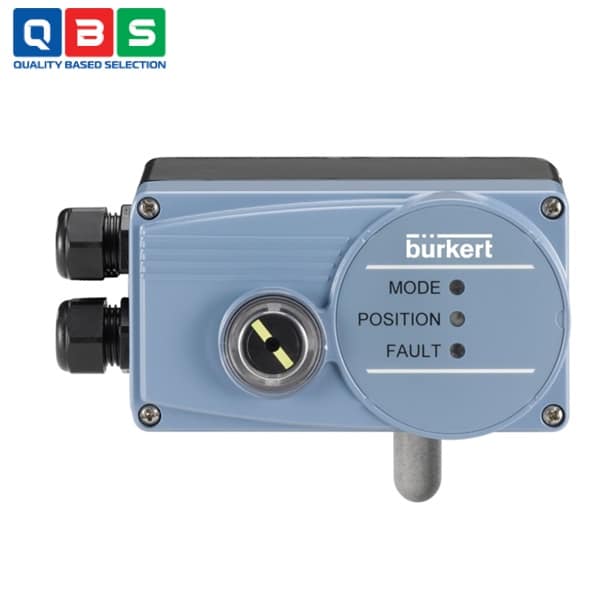

Bộ định vị điện khí nén kỹ thuật số SideCONTROL Type 8791

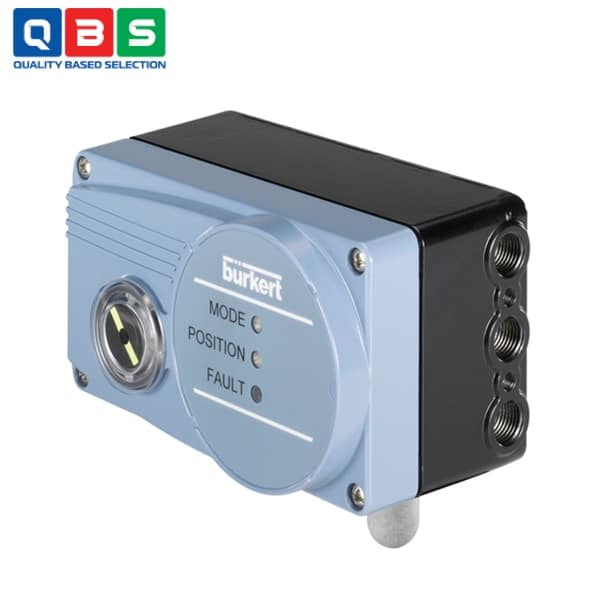

Bộ định vị điện khí nén kỹ thuật số SideCONTROL Type 8791 - Ảnh 2
Bộ định vị điện khí nén kỹ thuật số SideCONTROL Type 8791 - Ảnh 3

Bộ định vị điện khí nén kỹ thuật số SideCONTROL Type 8791

Tên sản phẩm Bộ định vị điện khí nén kỹ thuật số SideCONTROL
Model 8791
Thương hiệu Burkert
Xuất xứ Đức
Phân phối Công Ty TNHH Kỹ Thuật QBS
Xem catalog sản phẩm Catalog Bộ định vị điện khí nén kỹ thuật số SideCONTROL Type 8791
Gọi 0939487487 Tải catalog
Mô tả
Bộ định vị điện khí nén kỹ thuật số SideCONTROL Type 8791 được thiết kế để lắp đặt trên các bộ truyền động tuyến tính và quay, được tiêu chuẩn hóa theo IEC 65034-6-1 hoặc VDI/VDE 3845 (IEC 60534-6-2). Phiên bản có cảm biến vị trí từ xa cũng có thể được sử dụng để điều khiển van điều khiển quy trình Bürkert. Giá trị điểm đặt mặc định cho bộ định vị điện khí nén kỹ thuật số SideCONTROL được thiết lập thông qua các tín hiệu tiêu chuẩn 4…20mA và/hoặc thông qua bus như một tùy chọn. Đầu vào kỹ thuật số và phản hồi tương tự tùy chọn cũng có sẵn. Độ mở van được báo hiệu một cách định tính thông qua một phần tử hiển thị cơ học và trạng thái thiết bị được hiển thị thông qua 3 đèn LED màu. Tất cả các phần tử vận ​​hành đều nằm bên trong vỏ.

Ứng dụng của Bộ định vị điện khí nén kỹ thuật số SideCONTROL Type 8791

    • Kết hợp với van bi / van bướm có bộ truyền động quay khí nén: Sử dụng cho kiểm soát vị trí van quay trong hệ thống xử lý chất lỏng.
    • Kết hợp với bộ truyền động quay khí nén: Áp dụng cho các bộ truyền động quay tiêu chuẩn trong tự động hóa.
    • Kết hợp với cảm biến vị trí từ xa cho van quá trình khí nén: Dùng cho phiên bản remote, kiểm soát van từ xa mà không cần gắn trực tiếp.
    • Kết hợp với van cầu 2 chiều hoạt động khí nén: Kiểm soát dòng chảy chính xác trong van cầu cho các quá trình công nghiệp.
    • Kết hợp với van góc 2 chiều hoạt động khí nén ELEMENT: Sử dụng trong hệ thống van góc cho điều khiển dòng chảy góc cạnh.
    • Kết hợp với van màng 2/2 chiều có bộ truyền động thép không gỉ khí nén: Áp dụng cho tự động hóa phân tán, đặc biệt trong môi trường vệ sinh hoặc ăn mòn.

Thông số kỹ thuật cơ bản

Thông số Giá trị
Thiết kế Compact, robust, housing nhôm phủ plastic, seal EPDM/NBR/FKM
Cảm biến vị trí Integrated: rotary potentiometer (NAMUR); Remote: linear/rotative (Type 8798)
Phạm vi đo Rotary: 30°…180° (AS-i: 30°…150°); Linear: 3…130 mm (tùy kit gắn)
Điện áp hoạt động 24 V DC ±25 % (hoặc 18…30 V DC tùy variant)
Công suất tiêu thụ ≤ 3.5 W (max ~150 mA ở một số variant)
Kết nối điện Multipole (M12 4/5/8-pin), cable gland M20, hoặc screw terminals
Tín hiệu setpoint 4…20 mA (mặc định); tùy chọn bus: IO-Link (Class A/B), AS-Interface, büS (CANopen)
Khí nén cung cấp 1.4…7 bar
Chất lượng khí nén Theo ISO 8573-1: dust class 7, particle class 5, dew point class 3, oil class X
Dung lượng khí (universal) 50 lN/min (1.4 bar) → 150 lN/min (6 bar) cho aeration/ventilation; QNn = 100 lN/min
Dung lượng thấp (single-acting) QNn ≈ 7 lN/min (không tiêu thụ khí khi ổn định)
Hỗ trợ actuator Single-acting & double-acting (một phiên bản cho cả hai)
Khởi động Tự động bằng X.TUNE function
Bảo vệ IP65/67 (tùy variant), protection class III
Hiển thị LED 3 màu (status), chỉ thị cơ học (NAMUR variant)

Nguyên lý hoạt động của Bộ định vị điện khí nén kỹ thuật số SideCONTROL Type 8791

    1. Cảm biến vị trí (potentiometer hoặc remote) đo vị trí thực tế của actuator/van.
    2. Bộ xử lý kỹ thuật số so sánh setpoint vs. thực tế → tính sai lệch.
    3. Dựa sai lệch, điều khiển hệ thống khí nén động (pilot valves) để bơm/xả khí → actuator di chuyển van đến vị trí chính xác.
    4. Không tiêu thụ khí nén khi ổn định (controlled state).
    5. Vòng lặp kín (closed-loop) với tự động điều chỉnh bằng X.TUNE.
    6. Hỗ trợ single/double-acting, fail-safe khi mất điện/khí.

Ưu điểm nổi bật

    • Thiết kế compact và robust: Nhỏ gọn, bền bỉ, chịu môi trường khắc nghiệt IP65/67.
    • Khởi động dễ dàng: Với chức năng X.TUNE tự động điều chỉnh.
    • Không tiêu thụ khí nén: Ở trạng thái kiểm soát ổn định → tiết kiệm năng lượng lớn.
    • Hệ thống khí nén động: Với dung lượng khí cao, hỗ trợ cả single-acting và double-acting actuator.
