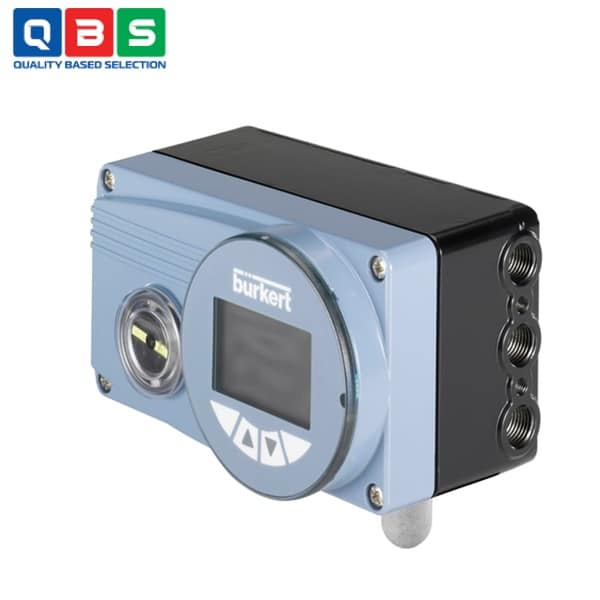

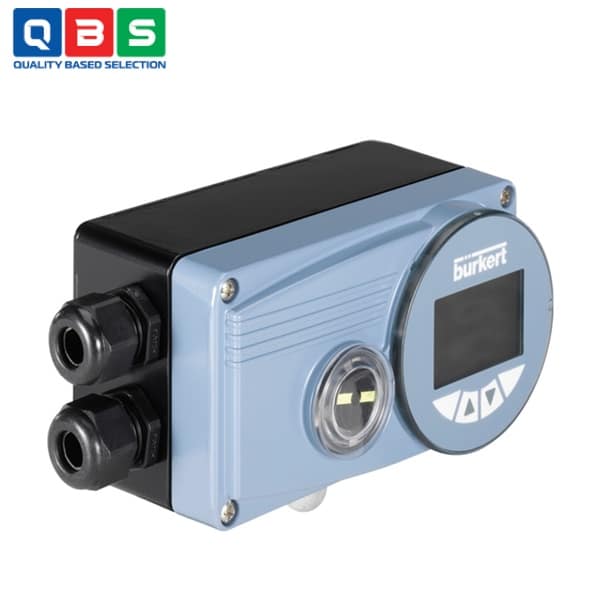

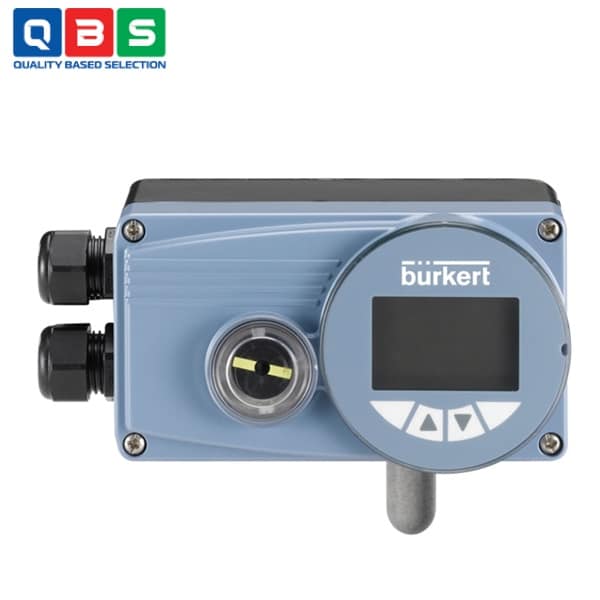

Bộ định vị điện khí nén kỹ thuật số SideCONTROL Type 8792
| Tên sản phẩm | Bộ định vị điện khí nén kỹ thuật số SideCONTROL |
| Model | 8792 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bộ định vị điện khí nén kỹ thuật số SideCONTROL Type 8792 |
Mô tả
Bộ định vị điện khí nén kỹ thuật số SideCONTROL Type 8792 được thiết kế theo tiêu chuẩn IEC 60534-6-1 hoặc VDI/VDE 3845 (IEC 60534-6-2) để lắp đặt trên các bộ truyền động tuyến tính và quay. Ngoài ra, biến thể có cảm biến vị trí từ xa có thể được kết hợp với van điều khiển quy trình Bürkert để điều khiển vòng kín. Bộ định vị điện khí nén kỹ thuật số, SideCONTROL, có thể hoạt động với tất cả các tín hiệu dòng điện và điện áp tiêu chuẩn và cũng có thể được trang bị thêm giao diện fieldbus. Bộ định vị được trang bị các chức năng chẩn đoán bổ sung để giám sát van. Các thông báo chẩn đoán van thông qua tín hiệu trạng thái được phát ra theo tiêu chuẩn NE107 (NAMUR) và được ghi lại dưới dạng các mục lịch sử. Chức năng chẩn đoán có thể được sử dụng để giám sát các điều kiện hoạt động của van điều khiển, giúp đưa ra các quyết định bảo trì dễ dự đoán và tối ưu hóa khả năng hoạt động của nhà máy khi cần thiết.
Ứng dụng của Bộ định vị điện khí nén kỹ thuật số SideCONTROL Type 8792
-
- Kết hợp với van bi và van bướm có bộ truyền động quay khí nén: Sử dụng để kiểm soát chính xác vị trí van quay trong hệ thống xử lý chất lỏng.
- Kết hợp với bộ truyền động quay khí nén: Áp dụng trong các hệ thống cần điều khiển quay, như van quay hoặc cơ cấu quay.
- Kết hợp với cảm biến từ xa cho van quá trình được kích hoạt bằng khí nén: Dùng để phát hiện vị trí van từ xa, phù hợp cho van quá trình trong môi trường khó tiếp cận.
- Kết hợp với van điều khiển cầu 2 chiều hoạt động bằng khí nén: Sử dụng trong kiểm soát dòng chảy chất lỏng, như trong ngành hóa chất hoặc thực phẩm.
- Kết hợp với van điều khiển ghế góc 2 chiều ELEMENT hoạt động bằng khí nén: Áp dụng cho các hệ thống cần van góc để kiểm soát dòng chảy.
- Kết hợp với van màng 2/2 chiều có bộ truyền động khí nén: Sử dụng trong tự động hóa phân tán, như van màng trong ngành dược phẩm hoặc thực phẩm.
- Kết hợp với van Samson có bộ truyền động Type 3277: Tích hợp với van của nhà sản xuất khác để kiểm soát vị trí.
- Ứng dụng trong van quá trình vệ sinh và van ELEMENT: Phát hiện vị trí van trong môi trường yêu cầu vệ sinh cao, như ngành thực phẩm, đồ uống hoặc dược phẩm.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Mô tả |
| Thiết kế | Compact, robust (nhỏ gọn, bền bỉ) |
| Vật liệu vỏ | Nhôm phủ nhựa (Aluminium, plastic-coated) |
| Màn hình | Graphic display với backlight, menu trực quan |
| Điện áp hoạt động | 24 V DC ±10% |
| Công suất tiêu thụ | < 5 W |
| Tín hiệu setpoint (input) | 0/4…20 mA hoặc 0…5/10 V |
| Tín hiệu output (tùy chọn) | 0/4…20 mA hoặc 0…5/10 V |
| Digital input/output | 1 input (0…5 V log 0, 10…30 V log 1); 2 output tùy chọn (100 mA max) |
| Phạm vi đo quay (rotary) | 30°…180° (PROFIBUS: 30°…150°); tùy variant |
| Phạm vi đo tuyến tính (linear) | 3…130 mm (tùy lever attachment kit) |
| Cảm biến vị trí | Conductive plastic rotary potentiometer (NAMUR tích hợp) hoặc remote (Type 8798) |
| Áp suất khí nén cung cấp | Lên đến 7 bar |
| Tiêu thụ khí | Không tiêu thụ khí ở trạng thái ổn định (dynamic system) |
| Bộ truyền động | Single-acting & double-acting (dùng chung) |
| Giao tiếp | Analog + fieldbus tùy chọn: EtherNet/IP, PROFINET, Modbus TCP, PROFIBUS DP-V1, büS (CANopen) |
| Chứng nhận bảo vệ | IP65/67 (dự kiến từ mô tả robust) |
Tham khảo Catalog chi tiết ở đây: Catalog Bộ định vị điện khí nén kỹ thuật số SideCONTROL Type 8792
Nguyên lý hoạt động của Bộ định vị điện khí nén kỹ thuật số SideCONTROL Type 8792
-
- Nhận setpoint (tín hiệu mong muốn: 4–20 mA / 0–10 V hoặc fieldbus).
- Đo vị trí thực tế van bằng cảm biến (NAMUR tích hợp hoặc remote Type 8798).
- Bộ xử lý so sánh setpoint và actual value → tính sai lệch → điều khiển pilot valve (điện từ) để nạp/xả khí nén vào bộ truyền động.
- Van di chuyển đến vị trí chính xác → khi ổn định, không tiêu thụ khí nén (dynamic system).
- Nếu mất nguồn điện/khí → về vị trí an toàn định nghĩa (fail-safe).
Ưu điểm nổi bật
-
- Thiết kế compact & robust (nhỏ gọn, bền bỉ, IP65/67).
- Khởi động dễ dàng với X.TUNE (tự động điều chỉnh nhanh).
- Chẩn đoán tích hợp (NE107/NAMUR) → giám sát van, dự đoán bảo trì, tối ưu độ sẵn sàng nhà máy.
- Không tiêu thụ khí nén khi ổn định (dynamic actuating system → tiết kiệm năng lượng).
