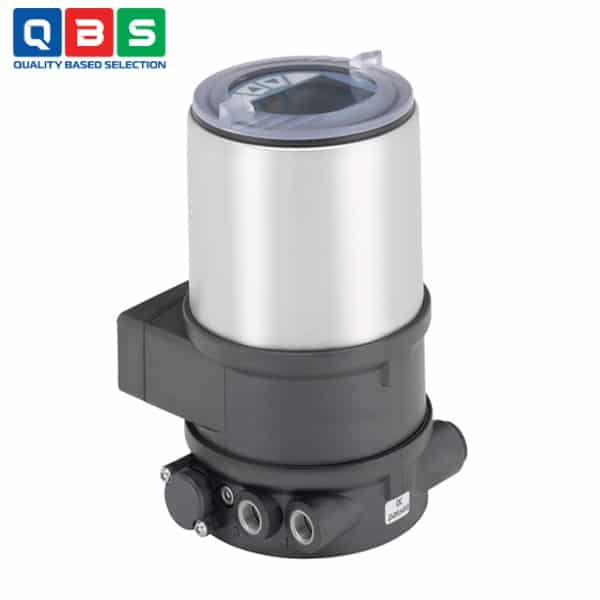

Bộ định vị điện khí nén kỹ thuật số Type 8692

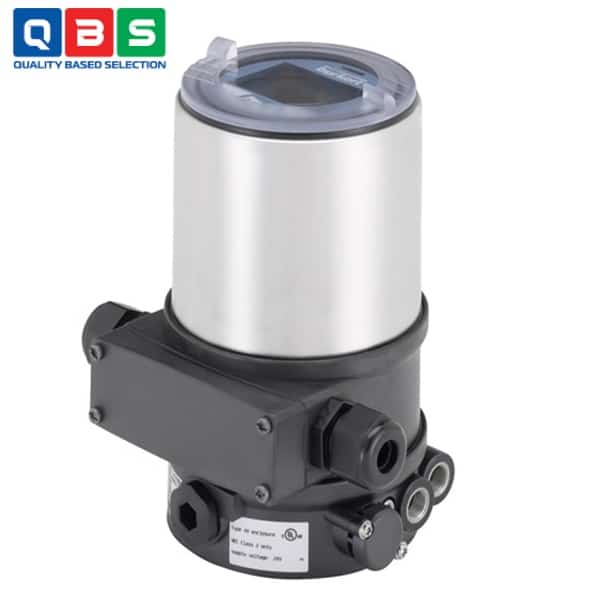

Bộ định vị điện khí nén kỹ thuật số Type 8692 - Ảnh 2

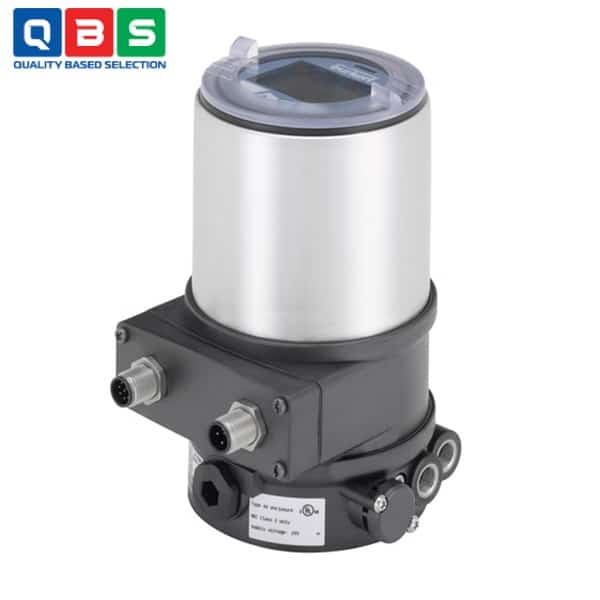

Bộ định vị điện khí nén kỹ thuật số Type 8692 - Ảnh 3

Bộ định vị điện khí nén kỹ thuật số Type 8692

Tên sản phẩm Bộ định vị điện khí nén kỹ thuật số
Model 8692
Thương hiệu Burkert
Xuất xứ Đức
Phân phối Công Ty TNHH Kỹ Thuật QBS
Xem catalog sản phẩm Catalog Bộ định vị điện khí nén kỹ thuật số Type 8692
Gọi 0939487487 Tải catalog
Mô tả
Bộ định vị điện khí nén kỹ thuật số Type 8692 được tối ưu hóa để lắp đặt tích hợp trên các bộ truyền động khí nén trong dòng van xử lý Loại 23xx/2103 và được thiết kế đặc biệt cho các yêu cầu của môi trường xử lý vệ sinh. Ống dẫn khí điều khiển được tích hợp vào bộ truyền động mà không cần đường ống bên ngoài. Việc vận hành dễ dàng và lựa chọn các chức năng phần mềm bổ sung được thực hiện trên màn hình đồ họa lớn có đèn nền và bàn phím hoặc thông qua COMMUNICATOR. Thiết bị định vị ghi nhận vị trí van mà không bị suy giảm thông qua cảm biến vị trí tương tự không tiếp xúc. Chức năng chẩn đoán tích hợp được sử dụng để giám sát các điều kiện hoạt động của van điều khiển. Các thông báo chẩn đoán van thông qua tín hiệu trạng thái được phát ra theo tiêu chuẩn NE107 (NAMUR) và được ghi lại dưới dạng các mục lịch sử.

Ứng dụng của Bộ định vị điện khí nén kỹ thuật số Type 8692

    • Kiểm soát vị trí van trong môi trường vệ sinh: Được thiết kế đặc biệt cho các quy trình vệ sinh, sử dụng vật liệu chống hóa chất và dễ dàng vệ sinh.
    • Ứng dụng trong ngành thực phẩm: Sử dụng trong xử lý thực phẩm để kiểm soát van, đảm bảo không ô nhiễm từ môi trường bên ngoài.
    • Ứng dụng trong ngành đồ uống: Áp dụng cho các quy trình sản xuất đồ uống, nơi cần kiểm soát chính xác vị trí van và chẩn đoán tình trạng van.
    • Ứng dụng trong ngành dược phẩm: Dùng trong sản xuất dược phẩm, với khả năng chống ô nhiễm và vật liệu chịu hóa chất, hỗ trợ các quy trình vô trùng.
    • Tích hợp với van điều khiển Type 2301: Kết hợp với van cầu 2 chiều hoạt động bằng khí nén để kiểm soát dòng chảy trong các hệ thống quy trình.
    • Tích hợp với van điều khiển Type 2300: Kết hợp với van ghế góc 2 chiều hoạt động bằng khí nén ELEMENT cho các ứng dụng kiểm soát dòng chảy vệ sinh.

Thông số kỹ thuật cơ bản

Thông số Giá trị
Vật liệu Thân: PPS, thép không gỉ; Seal: EPDM; Nắp: PC
Cảm biến vị trí Inductive, contact-free (không tiếp xúc, không mòn)
Phạm vi hành trình 3 … 45 mm (trục van)
Điện áp hoạt động 24 V DC ±10% (UL: NEC Class 2)
Công suất tiêu thụ < 5 W
Tín hiệu setpoint 0/4 … 20 mA hoặc 0 … 5/10 V
Đầu vào kỹ thuật số 1 input (0…5 V = log 0, 10…30 V = log 1)
Đầu ra kỹ thuật số 2 outputs (tùy chọn, galvanically isolated)
Đầu ra analog 1 output (tùy chọn): 0/4…20 mA hoặc 0…5/10 V
Kết nối điện Multipole (M12 4/5/8-pin) hoặc Cable gland (2x M16)
Giao tiếp EtherNet/IP, PROFINET, Modbus TCP, PROFIBUS DP-V1, büS (CANopen)
Áp suất cung cấp khí Low capacity: 0…7 bar; High: 3…7 bar
Lưu lượng khí (Qm) Low: 7 l/min; High: 130 l/min (aeration/ventilation)
Nhiệt độ môi trường -10 … +55 °C
Độ bảo vệ IP65/IP67 (EN 60529), 4X (NEMA 250)
Chứng nhận nổ ATEX/IECEx: Ex tc IIIC T135°C Dc / Ex ec IIC T4 Gc (Zone 2/22)

Nguyên lý hoạt động của Bộ định vị điện khí nén kỹ thuật số Type 8692

    1. Nhận tín hiệu setpoint (thường 4-20 mA hoặc 0-10 V) từ hệ thống điều khiển.
    2. Cảm biến vị trí cảm ứng (inductive, contact-free, không mòn) đo vị trí thực tế của trục van (stroke 3-45 mm).
    3. Bộ vi xử lý so sánh vị trí thực tế với setpoint → tính toán sai lệch.
    4. Điều khiển van pilot khí nén (electro-pneumatic pilot valve) để cấp hoặc xả khí nén vào actuator (tích hợp không ống ngoài, có aeration buồng lò xo để tránh ô nhiễm).
    5. Actuator di chuyển van đến vị trí chính xác → cảm biến phản hồi liên tục, điều chỉnh tự động (với hàm X-Tune khởi động tự động).
    6. Hỗ trợ chẩn đoán tích hợp (theo NE107/NAMUR) và giao tiếp fieldbus (EtherNet/IP, PROFINET, v.v.).

Ưu điểm nổi bật

    • Thiết kế compact, chắc chắn bằng thép không gỉ: Lý tưởng cho môi trường vệ sinh.
    • Lắp đặt tích hợp: Trực tiếp lên actuator, không cần ống dẫn ngoài.
    • Cảm biến vị trí không tiếp xúc: Độ bền cao, chính xác.
    • Thông gió buồng lò xo: Ngăn ô nhiễm actuator từ môi trường.
