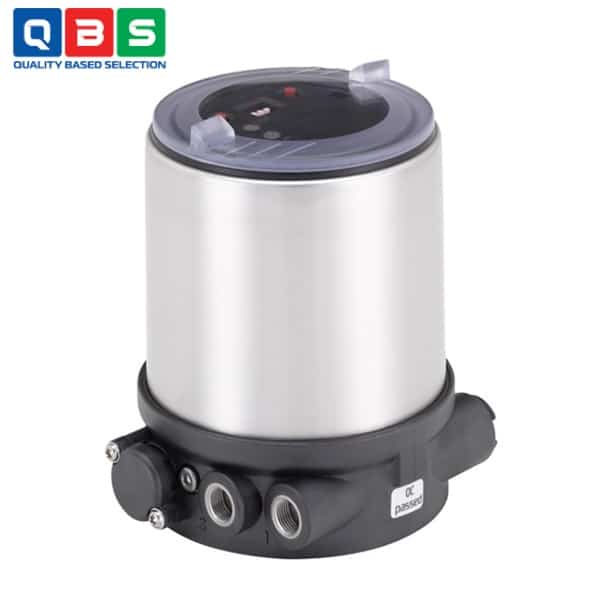

Bộ định vị điện khí nén kỹ thuật số Type 8694
| Tên sản phẩm | Bộ định vị điện khí nén kỹ thuật số |
| Model | 8694 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bộ định vị điện khí nén kỹ thuật số Type 8694 |
Mô tả
Bộ định vị điện khí nén kỹ thuật số Type 8694 để lắp đặt tích hợp trên các van điều khiển quá trình bằng khí nén. Giá trị điểm đặt mặc định được thiết lập thông qua tín hiệu chuẩn 4-20 mA và/hoặc thông qua giao diện AS. Một phần tử cảm biến với chức năng không tiếp xúc ghi lại vị trí trục van. Khởi động đơn giản thông qua chức năng TUNE tự động và cài đặt bằng công tắc DIP: ngưỡng đóng kín, lựa chọn đặc tính, đảo chiều, chuyển đổi trạng thái hoạt động thủ công/tự động, đầu vào kỹ thuật số. Có thêm các tùy chọn để tham số hóa bằng cách sử dụng thiết bị DTM. Giao diện phần mềm có thể được sử dụng để tuyến tính hóa đặc tính hoạt động với sự hỗ trợ của đặc tính có thể lập trình tự do, cùng với các chức năng khác. Chức năng chỉ báo trạng thái sử dụng đèn LED. Có thể tích hợp tùy chọn phản hồi vị trí tương tự.
Ứng dụng của Bộ định vị điện khí nén kỹ thuật số Type 8694
-
- Kết hợp với van góc: Sử dụng để kiểm soát nước, hơi nước, khí, rượu, dầu, nhiên liệu, chất lỏng thủy lực, dung dịch muối, kiềm, dung môi hữu cơ.
- Kết hợp với van cầu: Áp dụng cho việc điều khiển các môi chất tương tự như van góc, với đặc tính dòng chảy thẳng và tự điều chỉnh độ kín.
- Kết hợp với van màng: Dùng để xử lý khí và chất lỏng trung tính, môi chất bị ô nhiễm, mài mòn, агрессив, hoặc có độ nhớt cao.
- Kết hợp với van bi: Sử dụng cho khí và chất lỏng trung tính, nước sạch, môi chất hơi агрессив.
- Kết hợp với van lật: Áp dụng cho khí và chất lỏng trung tính, môi chất hơi агрессив.
- Kết hợp với van cổ điển: Phù hợp với các ứng dụng yêu cầu dung lượng không khí cao và kiểm soát chính xác.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị chính |
| Thiết kế | Compact, thép không gỉ (stainless steel), lắp tích hợp trên van |
| Cảm biến vị trí | Không tiếp xúc (contactless): inductive (tuyến tính) / magnetic (quay) |
| Phạm vi hành trình | Tuyến tính: 3…45 mm Quay: 30…180° |
| Tín hiệu setpoint | 4-20 mA (chuẩn) và/hoặc AS-Interface, IO-Link, büS |
| Điện áp hoạt động | 24 V DC ±25 %, tiêu thụ ≤ 3.5 W |
| Áp suất khí nén cung cấp | Low capacity: 0…7 bar |
| High capacity: 3…7 bar | |
| Chất khí điều khiển | Không khí trung tính, ISO 8573-1 (Class 7 bụi, Class 3 sương, Class X dầu) |
| Nhiệt độ môi trường | -10…+60 °C |
| Độ bảo vệ | IP65 / IP67 (EN 60529), 4X (NEMA) |
| Vật liệu | Thân: PPS + stainless steel; Seal: EPDM; Cover: PC |
| Khởi động | Tự động TUNE function |
| Hiển thị trạng thái | LED đa màu |
| Chứng nhận | ATEX/IECEx (Ex ec/ex tc), cULus, FM, CCC (cho Ex) |

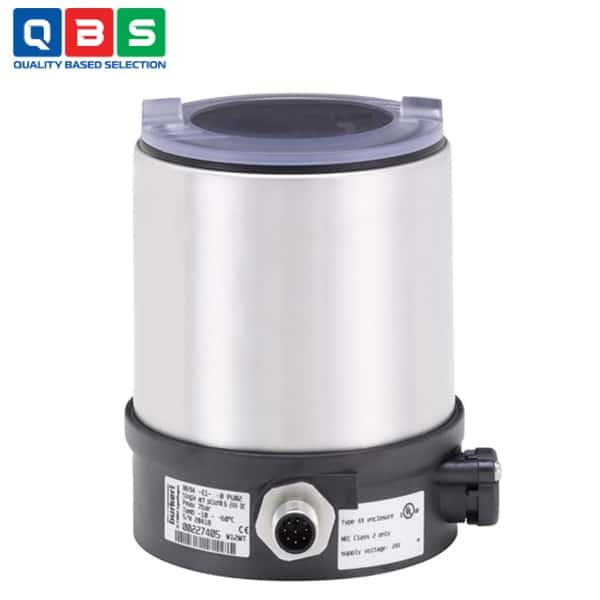

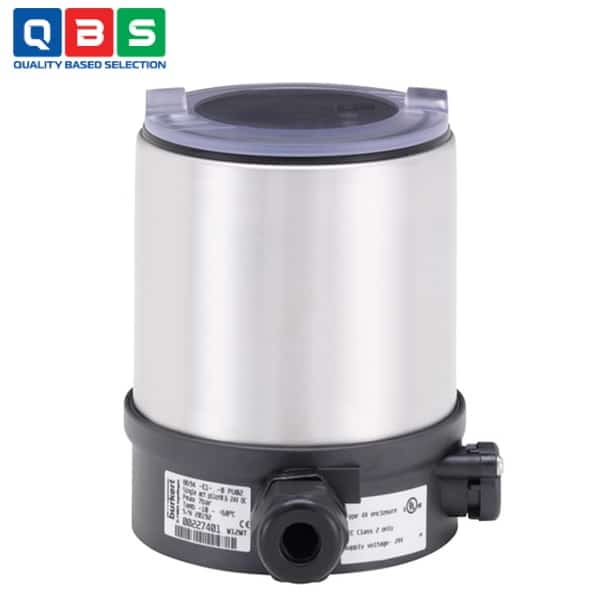

| Kết nối | M12 (4/5/8-pin) hoặc cable gland M16 |
| Lắp đặt | Trực tiếp trên actuator ELEMENT (23xx/2103) hoặc CLASSIC (27xx) |
Tham khảo Catalog chi tiết ở đây: Catalog Bộ định vị điện khí nén kỹ thuật số Type 8694
Nguyên lý hoạt động của Bộ định vị điện khí nén kỹ thuật số Type 8694
-
- Nhận tín hiệu đặt điểm (setpoint): Từ tín hiệu chuẩn 4-20 mA (hoặc AS-Interface, IO-Link, büS), đại diện cho vị trí mong muốn của van (ví dụ: 0-100%).
- Đo vị trí thực tế: Cảm biến vị trí không tiếp xúc (contactless sensor) – inductive cho hành trình tuyến tính hoặc magnetic cho quay – đo liên tục vị trí trục van/spindle một cách chính xác, không mòn.
- So sánh và tính lỗi: Bộ xử lý kỹ thuật số so sánh setpoint với vị trí đo được → tính ra sai lệch (error).
- Điều khiển khí nén: Dựa trên lỗi, bộ điều khiển kích hoạt van pilot (pilot valve) tích hợp để điều chỉnh dòng khí nén cấp vào bộ truyền động (actuator) → đẩy hoặc xả khí để di chuyển piston/actuator đến vị trí đúng.
- Tích hợp và tối ưu:
- Kênh dẫn khí pilot tích hợp trong actuator giúp giảm ống nối.
- Chức năng TUNE tự động khởi động ban đầu (tự điều chỉnh PID hoặc tham số).
- Có thể lập trình đặc tính tuyến tính hóa (linearization) qua phần mềm DTM.
Ưu điểm nổi bật
-
- Khởi động tự động nhanh chóng nhờ chức năng TUNE (automatic TUNE function).
- Cảm biến vị trí không tiếp xúc (contact-free / contactless sensor) – không mòn, độ bền cao.
- Kênh dẫn khí pilot tích hợp trong actuator – giảm ống nối, lắp đặt đơn giản, sạch sẽ.
- Giao tiếp linh hoạt: 4-20 mA, AS-Interface, IO-Link, Bürkert system bus (büS).
