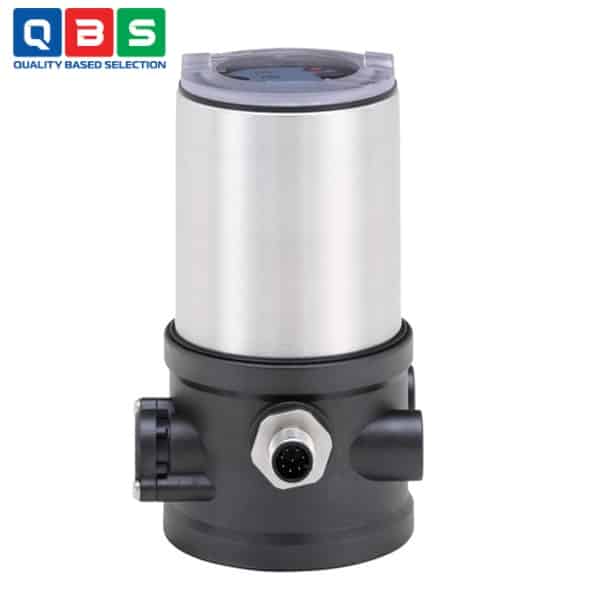

Bộ định vị điện khí nén kỹ thuật số Type 8696

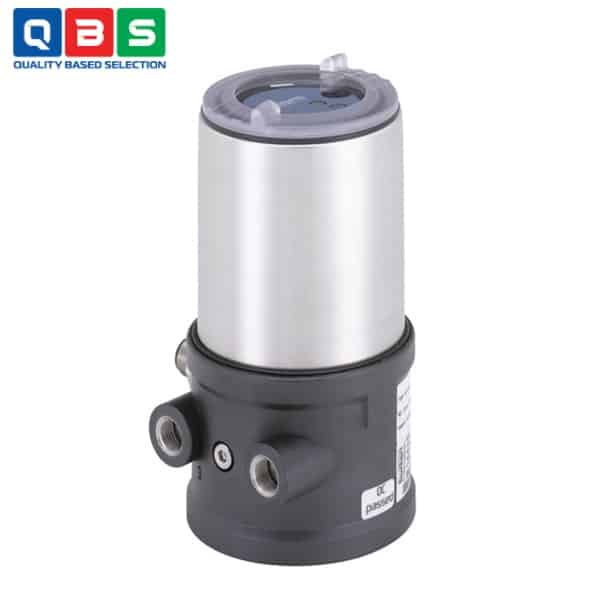

Bộ định vị điện khí nén kỹ thuật số Type 8696 - Ảnh 2

Bộ định vị điện khí nén kỹ thuật số Type 8696

Tên sản phẩm Bộ định vị điện khí nén kỹ thuật số
Model 8696
Thương hiệu Burkert
Xuất xứ Đức
Phân phối Công Ty TNHH Kỹ Thuật QBS
Xem catalog sản phẩm Catalog Bộ định vị điện khí nén kỹ thuật số Type 8696
Gọi 0939487487 Tải catalog
Mô tả
Bộ định vị điện khí nén kỹ thuật số Type 8696 để lắp đặt tích hợp trên các van điều khiển quá trình bằng khí nén. Giá trị điểm đặt mặc định được thiết lập thông qua tín hiệu chuẩn 4-20 mA. Một phần tử cảm biến với chức năng không tiếp xúc ghi lại vị trí trục van. Khởi động đơn giản thông qua chức năng TUNE tự động và cài đặt bằng công tắc DIP: ngưỡng đóng kín, lựa chọn đặc tính, đảo chiều, chuyển đổi trạng thái hoạt động thủ công/tự động, đầu vào kỹ thuật số. Giao diện phần mềm có thể được sử dụng để tuyến tính hóa đặc tính hoạt động với sự hỗ trợ của đặc tính có thể lập trình tự do, cùng nhiều chức năng khác. Chức năng hiển thị trạng thái sử dụng đèn LED. Có thể tích hợp thêm phản hồi vị trí tương tự tùy chọn.

Ứng dụng của Bộ định vị điện khí nén kỹ thuật số Type 8696

    • Kết hợp với van cầu 2 chiều khí nén: Dùng để kiểm soát dòng chảy chính xác trong các quy trình công nghiệp.
    • Kết hợp với van góc 2 chiều khí nén: Phù hợp cho các ứng dụng yêu cầu góc mở rộng và vệ sinh cao.
    • Kết hợp với van màng 2/2 chiều: Tạo thành hệ thống van kiểm soát ELEMENT 2103 + 8696, lý tưởng cho tự động hóa phân tán.
    • Lắp đặt trên van quá trình vệ sinh của nhà cung cấp thứ ba: Sử dụng bộ adapter để tích hợp với các bộ truyền động bên thứ ba.
    • Ứng dụng trong tự động hóa phân tán cho hệ thống van On/Off ELEMENT: Hỗ trợ kiểm soát vị trí và trạng thái van trong các hệ thống van ELEMENT.

Thông số kỹ thuật cơ bản

Thông số Giá trị
Thiết kế Compact, inox (stainless steel), tích hợp mounting
Cảm biến vị trí Inductive, contactless (không tiếp xúc)
Phạm vi hành trình (Stroke) 3…32 mm (trục van)
Tín hiệu setpoint 4…20 mA (mặc định), 0…20 mA tùy chỉnh
Điện áp hoạt động 24 V DC ±25 %
Công suất tiêu thụ ≤ 3.5 W
Áp suất cung cấp khí 0…7 bar
Lưu lượng khí thấp 7 l/min (single-acting, aeration/ventilation)
Nhiệt độ môi trường -10…+55 °C
Cấp bảo vệ IP65/IP67 (EN 60529), 4X (NEMA)
Chứng nhận chống nổ ATEX, IECEx (Ex tc IIIC T135°C Dc, Ex ec IIC T4 Gc), FM (Class I Div 2), CCC
Giao tiếp IO-Link, Bürkert system bus (büS), analog output tùy chọn (4…20 mA)
Khởi động Tự động TUNE (X.TUNE)
Vật liệu chính Body: PPS + Stainless steel; Seal: EPDM; Cover: PC
Kết nối khí G 1/8, stainless steel
Kết nối điện M12 (5-pin hoặc 8-pin tùy phiên bản)

Nguyên lý hoạt động của Bộ định vị điện khí nén kỹ thuật số Type 8696

    1. Nhận tín hiệu setpoint: Bộ nhận tín hiệu analog chuẩn 4-20 mA (hoặc 0-20 mA tùy chỉnh) từ hệ thống điều khiển (PLC/SCADA) → đại diện cho vị trí mong muốn của van (ví dụ: 4 mA = van đóng hoàn toàn, 20 mA = van mở hoàn toàn).
    2. Đo vị trí thực tế: Cảm biến vị trí không tiếp xúc (contactless inductive sensor) đo liên tục vị trí trục van (stroke 3-32 mm) → không mòn cơ học, độ bền cao.
    3. So sánh và xử lý: Bộ vi xử lý (microprocessor) so sánh vị trí setpoint với vị trí thực tế → tính toán sai lệch (error).
    4. Điều khiển pilot valve: Sử dụng 2 van điện từ (solenoid valves) hoạt động theo nguyên lý rocker (một van nạp khí vào actuator, một van xả khí ra) để điều chỉnh áp suất khí nén vào actuator → thay đổi vị trí piston/trục van.
      • Khi cần mở van: Nạp khí (aerate) → tăng áp suất.
      • Khi cần đóng van: Xả khí (de-aerate) → giảm áp suất.
    5. Vòng lặp liên tục: Hệ thống tự động điều chỉnh pilot valve để giảm sai lệch về 0 → van đạt và duy trì vị trí setpoint chính xác.
    6. Khởi động & tối ưu: Chức năng TUNE tự động (X.TUNE) khởi tạo ban đầu bằng cách tự học đặc tính actuator và van → điều chỉnh PID nội bộ, đảm bảo phản hồi nhanh, ổn định.

Ưu điểm nổi bật

    • Thiết kế compact, inox: Nhỏ gọn, bền bỉ, dễ lắp tích hợp.
    • Cảm biến vị trí không tiếp xúc: Không mòn, độ bền cao.
    • Khởi động tự động TUNE: Cài đặt nhanh, tự học đặc tính van.
    • Tiêu thụ khí rất thấp: Tiết kiệm năng lượng.
