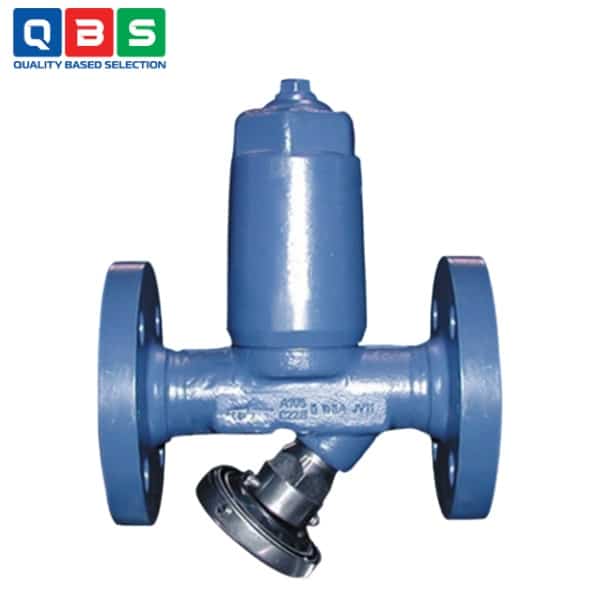

Bộ giới hạn nhiệt độ hồi lưu chất lỏng ARI-CONA 650
| Tên sản phẩm | Bộ giới hạn nhiệt độ hồi lưu chất lỏng ARI |
| Model | ARI-CONA 650 |
| Thương hiệu | ARI |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bộ giới hạn nhiệt độ hồi lưu chất lỏng ARI-CONA 650 |
Mô tả
Bộ giới hạn nhiệt độ hồi lưu chất lỏng ARI-CONA 650 là van tự động giới hạn nhiệt độ dòng hồi lưu chất lỏng (return limitation), hoạt động như “cửa chặn nhiệt độ” để chỉ cho phép chất lỏng dưới ngưỡng nhiệt độ nhất định đi qua, chủ yếu dùng trong hệ thống pipe tracing, sưởi ấm nước nóng và hệ thống condensate hồi lưu. Không phải bẫy hơi (steam trap) mà là phụ kiện kiểm soát nhiệt độ hồi.
Ứng dụng của ARI-CONA 650
-
- Giới hạn nhiệt độ hồi lưu: Trong hệ thống pipe tracing để ngăn condensate hoặc nước nóng quá nóng quay về.
- Kiểm soát nhiệt độ nước hồi: Trong hệ thống sưởi ấm nước nóng, đảm bảo nước hồi không vượt quá mức cài đặt.
- Ứng dụng trong hệ thống hơi nước và condensate: Để thu hồi condensate ở nhiệt độ phù hợp, tránh hỏng thiết bị do nhiệt độ cao.
- Hệ thống sưởi công nghiệp và tòa nhà: Cần kiểm soát chính xác nhiệt độ dòng hồi lưu chất lỏng.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Chi tiết |
| Áp suất định mức (PN) | PN40 |
| Vật liệu thân van | Forged steel (1.0460 / P250GH) |
| Kích cỡ danh nghĩa | DN15 – DN25 (1/2″ – 1″) |
| Áp suất hoạt động tối đa (PS) | 32 barg @ ≤250°C |
| 22 barg @ ≤385°C | |
| 14.5 barg @ ≤450°C | |
| Nhiệt độ hoạt động tối đa (TS) | Lên đến 450°C (tùy áp suất) |
| Phạm vi nhiệt độ đóng van (closing temperature) | 60°C đến 130°C (DN15-25); lên đến 180°C (DN40-50) |
| Cài đặt mặc định | Thường 90°C (có thể điều chỉnh) |
| Kiểu kết nối | Flanges (…1), Screwed sockets (…2), Socket weld (…3), Butt weld (…4) |
| Chất lỏng phù hợp (Medium) | Hot water, condensate, steam, etc. |
| Nguyên lý | Bimetallic controller (temperature-guided, pressure-operated) |
| Lắp đặt | Hầu hết vị trí (ưu tiên ngang), thay controller dễ dàng |
| Ứng dụng chính | Pipe tracing, hot water heating, condensate return limitation |
Tham khảo Catalog chi tiết ở đây: Catalog Bộ giới hạn nhiệt độ hồi lưu chất lỏng ARI-CONA 650

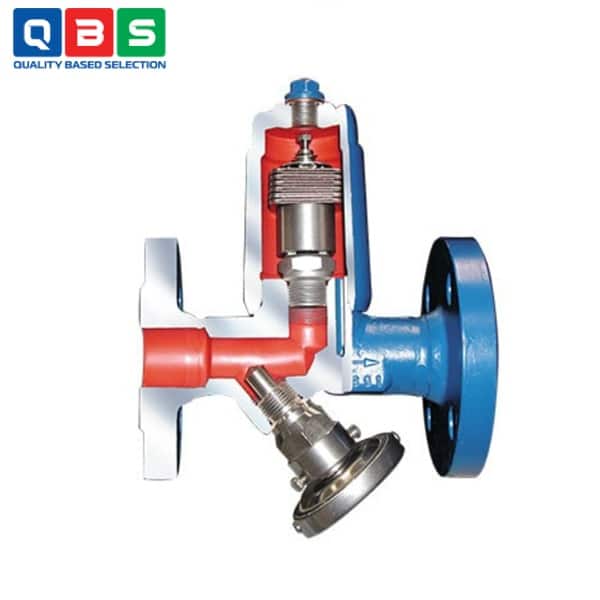

Nguyên lý hoạt động của ARI-CONA 650
-
- Van hoạt động dựa trên bộ điều khiển bimetallic (đĩa lưỡng kim chống ăn mòn và chống búa nước).
- Khi nhiệt độ chất lỏng hồi lưu (nước nóng/condensate) tăng cao vượt mức cài đặt → đĩa lưỡng kim cong lên → đẩy van trượt vòng (annular slide valve) đóng lại → giảm hoặc chặn dòng hồi lưu.
- Khi nhiệt độ giảm (dưới mức cài đặt) → đĩa lưỡng kim phẳng ra → van mở rộng → cho phép dòng hồi lưu lớn hơn.
Ưu điểm nổi bật
-
- Tiết kiệm năng lượng cao: Giảm lưu lượng hồi lưu khi nhiệt độ cao.
- Bộ điều khiển bimetallic bền bỉ: Chống ăn mòn và chống búa nướ, độ tin cậy cao.
- Điều chỉnh linh hoạt: Phạm vi nhiệt độ đóng van rộng, có stroke-limitation an toàn.
- Cung cấp theo nhu cầu thực tế: Temperature-guided nhưng pressure-operated.
