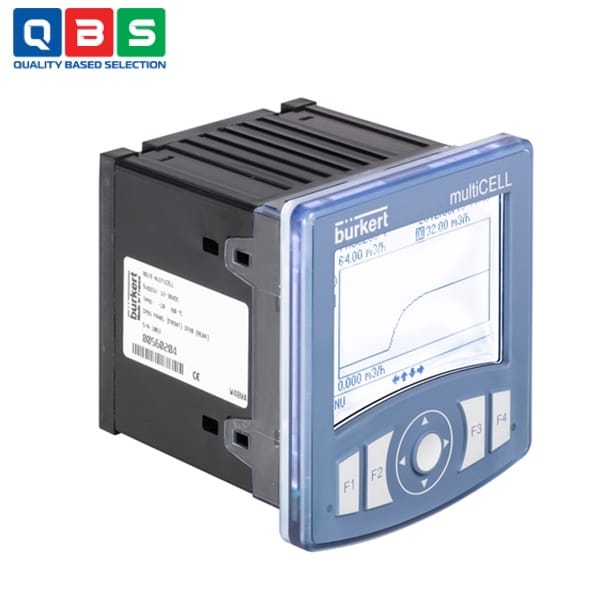

Bộ phát/điều khiển đa kênh và đa chức năng multiCELL Type 8619
| Tên sản phẩm | Bộ phát/điều khiển đa kênh và đa chức năng multiCELL |
| Model | 8619 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bộ phát-điều khiển đa kênh và đa chức năng multiCELL Type 8619 |
Mô tả

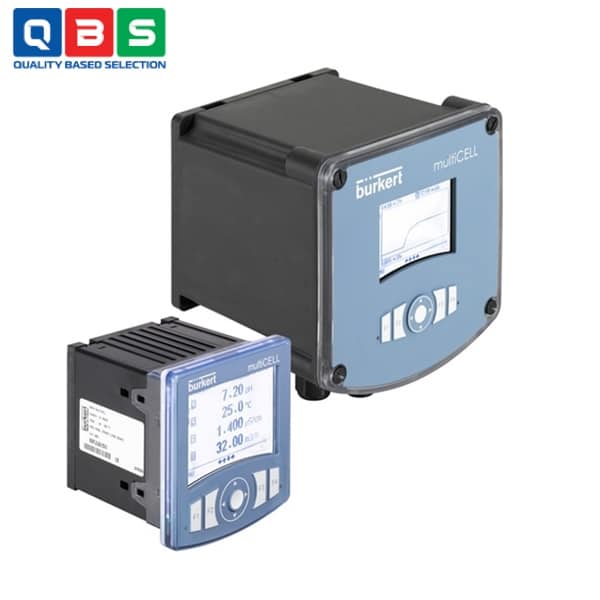

Bộ phát/điều khiển đa kênh và đa chức năng multiCELL Type 8619, có hai biến thể vỏ để lắp đặt trên bảng điều khiển hoặc treo tường, là bộ truyền/điều khiển vi xử lý dùng để kết nối các cảm biến cung cấp tín hiệu thô về pH, ORP, độ dẫn điện và lưu lượng thông qua xung hoặc các cảm biến (như áp suất, mức, clo…) cung cấp tín hiệu tương tự (0…20 mA, 4…20 mA, 0…2 V, 0…5 V, 0…10 V). Loại 8619 là thiết bị lý tưởng cho việc đo lường và điều khiển, cũng như các quy trình định lượng, ví dụ như trong các ứng dụng của nhà máy xử lý nước (như nồi hơi, tháp giải nhiệt hoặc hệ thống thẩm thấu ngược) và nhà máy thực phẩm và dược phẩm. Tính mô đun trong phần cứng và phần mềm mang lại tính linh hoạt cao để điều chỉnh phù hợp với các ứng dụng, dẫn đến tỷ lệ giá cả/chức năng rất tốt.
Ứng dụng của Bộ phát/điều khiển đa kênh và đa chức năng multiCELL Type 8619
-
- Đo lường và kiểm soát trong nhà máy xử lý nước: Sử dụng cho các quy trình như nồi hơi, tháp làm máthoặc hệ thống thẩm thấu ngược.
- Ứng dụng trong nhà máy thực phẩm và dược phẩm: Kết nối với cảm biến vệ sinh để đo lường và kiểm soát các thông số như pH, ORP, độ dẫn, lưu lượng.
- Tính toán tỷ lệ lưu lượng: Tính tỷ lệ giữa hai giá trị lưu lượng (A/B [%]), ví dụ: tỷ lệ dòng chảy trong hệ thống thẩm thấu ngược.
- Tính toán tỷ lệ loại bỏ: Tính tỷ lệ loại bỏ (1 – A/B [%]), ví dụ: tỷ lệ nước thải trong hệ thống thẩm thấu ngược.
- Tính toán tỷ lệ lệch: Tính độ lệch giữa hai giá trị (A/B – 1 [%]), dùng để giám sát sự khác biệt trong quy trình.
- Điều khiển tỷ lệ: Tính đầu ra tỷ lệ với đầu vào đã scale, dùng cho điều khiển tỷ lệ trong các quy trình đo lường.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Biến thể vỏ | Panel-mounted (1/4 DIN, cắt 92×92 mm) hoặc Wall-mounted (treo tường) |
| Nguồn điện | 12…36 V DC (tất cả biến thể); 110…240 V AC (chỉ wall-mounted AC) |

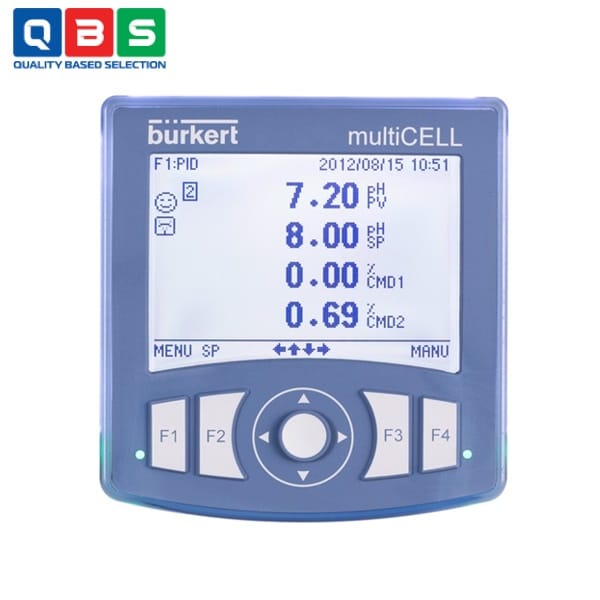

| Màn hình | LC graphic, backlight xanh nhạt, độ phân giải 128×168 pixels, 4 view tùy chỉnh |
| Ngôn ngữ giao diện | Đức, Anh, Pháp |
| Phím điều khiển | 4 phím mềm + 1 phím điều hướng trung tâm |
| Khe mở rộng mô-đun | Tối đa 6 slot (cho input/output, pH/ORP, conductivity, Ethernet…) |
| Đầu vào cảm biến | pH/ORP, độ dẫn (conductivity), clo, lưu lượng (pulse), analog (0…20 mA, 4…20 mA, 0…2/5/10 V), Pt100/Pt1000 |
| Đầu ra | Analog 4…20 mA (độ phân giải 6 µA), relay, pulse, transistor |
| Giao tiếp | Modbus TCP, PROFINET (Class B), EtherNet/IP (tùy chọn module) |
| Ghi dữ liệu | Data logger đến 16 giá trị, thẻ SD/SDHC max. 8 GB (~500 ngày ghi) |
| Nhiệt độ hoạt động | Thường -10…+60 °C (tùy biến thể) |
| Vật liệu chính | Vỏ: PC (polycarbonate), seal silicone, terminal PBT gold-plated |
| Chức năng chính | Đo lường, điều khiển (ON/OFF, PID), định lượng, tính toán nồng độ… |
Tham khảo Catalog chi tiết ở đây: Catalog Bộ phát/điều khiển đa kênh và đa chức năng multiCELL Type 8619
Nguyên lý hoạt động của Bộ phát/điều khiển đa kênh và đa chức năng multiCELL Type 8619
-
- Nhận tín hiệu thô/analog từ cảm biến (pH, ORP, độ dẫn, clo, lưu lượng, áp suất, mức…)
- Vi xử lý xử lý, scale, tính toán (nồng độ, tỷ lệ, PID, định lượng…)
- Điều khiển tự động (ON/OFF, PID, dosing) để duy trì quy trình tối ưu
- Xuất tín hiệu điều khiển (analog, relay, pulse) và tích hợp mạng Ethernet công nghiệp
- Hiển thị, ghi dữ liệu, chẩn đoán với can thiệp tối thiểu từ người vận hành
Ưu điểm nổi bật
-
- Linh hoạt cực cao: đa kênh, mô-đun mở rộng đến 6 slot, tùy chỉnh phần cứng + phần mềm.
- Giá trị tốt nhất: tính năng mạnh – giá hợp lý.
- Điều khiển thông minh: thuật toán hiện đại, quy trình ổn định, ít can thiệp.
- Giao diện thân thiện: màn hình lớn, 4 view tùy chỉnh, dễ dùng.
