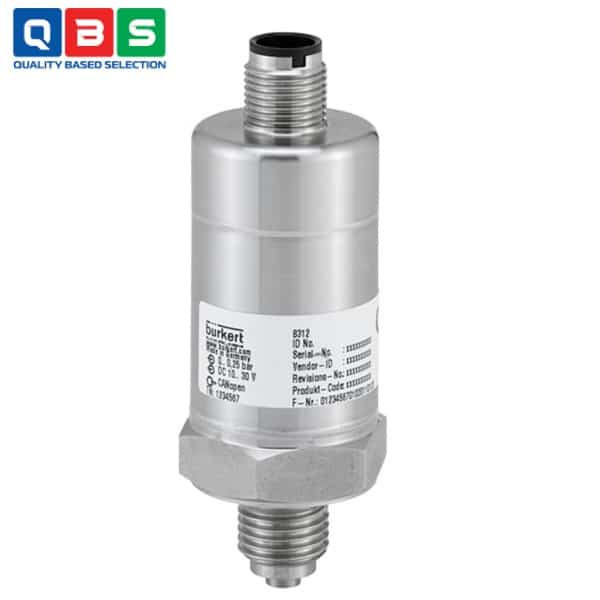

Bộ truyền áp suất với đầu ra CANopen Type 8312

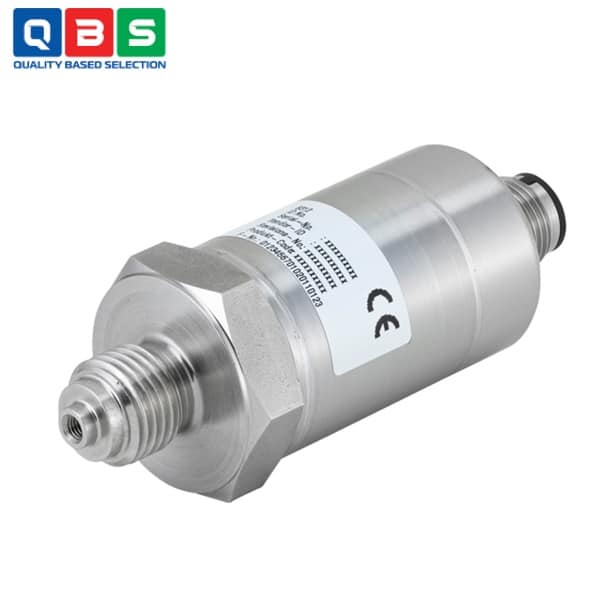

Bộ truyền áp suất với đầu ra CANopen Type 8312 - Ảnh 2
Bộ truyền áp suất với đầu ra CANopen Type 8312 - Ảnh 3

Bộ truyền áp suất với đầu ra CANopen Type 8312

Tên sản phẩm Bộ truyền áp suất với đầu ra CANopen
Model 8312
Thương hiệu Burkert
Xuất xứ Đức
Phân phối Công Ty TNHH Kỹ Thuật QBS
Xem catalog sản phẩm Catalog Bộ truyền áp suất với đầu ra CANopen Type 8312
Gọi 0939487487 Tải catalog
Mô tả
Bộ truyền áp suất với đầu ra CANopen Type 8312 được sử dụng để đo áp suất tương đối (hoặc áp suất tuyệt đối, theo yêu cầu) trong môi trường lỏng và khí. Bộ truyền áp suất có sẵn với cảm biến biến dạng màng mỏng bằng kim loại hoặc cảm biến biến dạng màng dày bằng gốm. Do đó, thông số kỹ thuật của thiết bị phụ thuộc vào loại công nghệ được trang bị. Sự khác biệt chính là: phạm vi đo áp suất khả dụng, giới hạn nhiệt độ chất lỏng, loại và kích thước kết nối quy trình khả dụng, có hoặc không có gioăng kín kết nối quy trình và tùy chọn màng chắn phẳng. Thiết bị số hóa giá trị áp suất và cung cấp nó thông qua giao diện truyền thông kỹ thuật số CANopen (CAN slave). Thực tế, thay vì đầu ra tương tự, thiết bị này cung cấp giao diện CANopen kỹ thuật số. Điều này cho phép truyền dữ liệu hai chiều, ví dụ như với cổng CAN/Ethernet, hoặc trực tiếp đến PLC được trang bị giao diện CAN.

Ứng dụng của Bộ truyền áp suất với đầu ra CANopen Type 8312

    • Đo áp suất và nhiệt độ trong chất lỏng hoặc khí: Thu thập và digitize tín hiệu áp suất và nhiệt độ, sau đó calibrate, linearize.
    • Giám sát và theo dõi phạm vi đo: Theo dõi underrange/overrange, phát hiện lỗi cảm biến như ngắt mạch hoặc ngắn mạch, và gửi thông báo khẩn cấp (EMCY) định kỳ.
    • Tích hợp vào mạng CANopen và büS: Kết nối với gateway CAN/Ethernet, PLC có giao diện CAN, hoặc hệ thống büS của Bürkert để truyền dữ liệu hai chiều.
    • Chức năng theo dõi nâng cao: Sử dụng drag pointer để ghi nhận giá trị min/max, tự động zero cho cảm biến áp suất, và đồng bộ hóa truyền dữ liệu qua SYNC.
    • Giám sát trạng thái thiết bị: Hỗ trợ Heartbeat/Node Guarding để theo dõi tình trạng hoạt động.
    • Ứng dụng trong ngành công nghiệp quá trình: Sử dụng trong các quy trình cần giám sát áp suất và nhiệt độ liên tục.

Thông số kỹ thuật cơ bản

Thông số Ceramic variant Metallic variant
Công nghệ đo Thick-film gốm Thin-film kim loại
Phạm vi đo (relative) -1…5 bar hoặc 0…0.25…16 bar 0…0.25…16 bar
Nhiệt độ chất lỏng -20…+85 °C -40…+125 °C
Kết nối process G ¼ / NPT ¼ G ¼, NPT ¼, G ¾ flush, Clamp 1½”
Vật liệu wetted parts Ceramic Al₂O₃ + SS 1.4305 SS 1.4435 / 1.4571
Seal FPM (FFPM tùy chọn) Không seal
Độ chính xác ≤ 0.5 % FS ≤ 0.5 % FS
Repeatability ≤ 0.1 % FS ≤ 0.05 % FS
Stability / năm ≤ 1 % FS ≤ 0.5 % FS
Overload / Burst 3× / 4× span 3× / 4× span
Nguồn cấp 10…30 V DC 10…30 V DC
Tiêu thụ dòng ~45 mA max ~45 mA max
Baud rate 20 kbaud – 1 Mbaud 20 kbaud – 1 Mbaud
Kết nối điện M12 5-pin M12 5-pin
Cycle time / Độ phân giải 1 ms / 12 Bit 1 ms / 12 Bit
Trọng lượng (G ¼) ~95 g ~95 g

Nguyên lý hoạt động của Bộ truyền áp suất với đầu ra CANopen Type 8312

    1. Áp suất từ môi trường tác động lên diaphragm → gây biến dạng cơ học.
    2. Biến dạng làm thay đổi điện trở của strain gauge → tạo tín hiệu analog (điện áp).
    3. Thiết bị digitize (chuyển đổi số) tín hiệu, thực hiện bù nhiệt độ, linear hóa, lọc nhiễu và scale.
    4. Giá trị áp suất (cùng trạng thái thiết bị, thông số cài đặt) được truyền ra qua giao diện CANopen (CAN slave) theo profile DS 404, cho phép giao tiếp hai chiều với PLC, gateway hoặc mạng büS.

Ưu điểm nổi bật

    • Giao tiếp kỹ thuật số CANopen: Truyền dữ liệu hai chiều, truy cập giá trị đo, trạng thái thiết bị và cài đặt từ xa dễ dàng.
    • Độ chính xác & ổn định cao: Đo lường đã linear hóa, bù nhiệt độ; sai số ≤0.5%, lặp lại ≤0.1% hoặc ≤0.05% drift thấp theo thời gian.
    • Hai công nghệ đo linh hoạt:
      • Ceramic thick-film: Giá tốt, phù hợp môi trường ăn mòn nhẹ.
      • Metallic thin-film: Chịu nhiệt cao hơn (-40…+125 °C), độ bền cơ học tốt.

Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật

    • CÔNG TY TNHH KỸ THUẬT QBS
    • MST : 0318810101
    • HOTLINE : 0939 487 487
    • EMAIL : info@qbsco.vn
