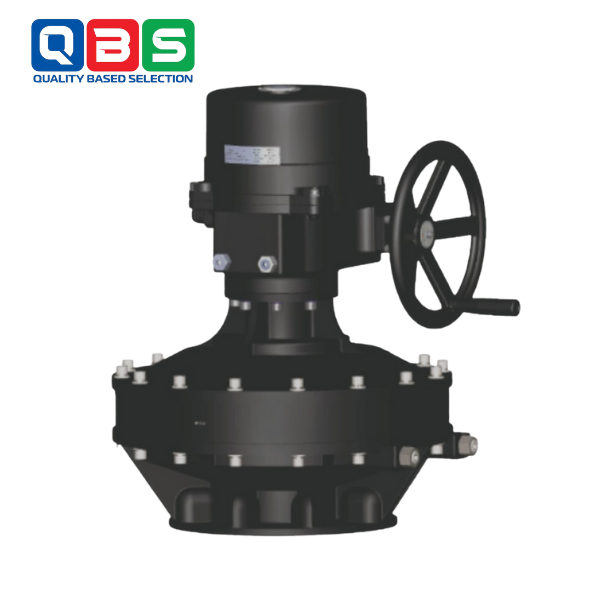

EOM13-15 Series là dòng bộ truyền động điện dạng quarter-turn (xoay 90°) thế hệ mới, ứng dụng công nghệ bánh răng hành tinh tiên tiến. Thiết bị này được thiết kế để điều khiển đóng/mở các loại van như van bi, van bướm, van cắm với mô-men xoắn mạnh mẽ từ 13.000-20.000 N·m, đáp ứng yêu cầu vận hành trong các hệ thống công nghiệp lớn. Nhờ khả năng hoạt động bền bỉ và an toàn, EOM13-15 Series được sử dụng rộng rãi trong các lĩnh vực như thủy lợi, điện lực, hóa dầu, y tế và nhiều ngành công nghiệp khác.
*Tính năng nổi bật
- Hiệu suất mạnh mẽ, độ bền cao: Mô-men xoắn cực lớn 13.000-20.000 N·m, đáp ứng yêu cầu vận hành cho các van cỡ lớn. Công nghệ bánh răng hành tinh giúp truyền động hiệu quả, kích thước gọn gàng hơn.
- An toàn tuyệt đối cho người vận hành: Động cơ Class F tích hợp bộ bảo vệ quá nhiệt tự động ngắt khi quá tải. Tích hợp bảo vệ điện áp cao và thấp, đảm bảo an toàn khi nguồn điện không ổn định. Chức năng bảo vệ quá mô-men giúp tránh hư hại khi van bị kẹt hoặc quá tải.
- Chống ăn mòn, chịu được môi trường khắc nghiệt: Vỏ hợp kim nhôm phủ epoxy resin đạt chuẩn NEMA 4X, chịu được hóa chất, bụi và độ ẩm. Lớp vỏ chống cháy đảm bảo an toàn trong điều kiện nhiệt độ cao.
- Dễ dàng lắp đặt và bảo trì: Kết nối theo chuẩn ISO5211, linh hoạt thay đổi vị trí và góc lắp đặt.Trục spline có thể thay đổi, thích hợp với nhiều loại van khác nhau.
* Ứng dụng
Hệ thống thủy lợi – Đóng mở van nước lớn nhanh chóng, chính xác.
Nhà máy điện – Điều khiển lưu lượng hơi nước và chất lỏng trong hệ thống đường ống.
Ngành hóa dầu – Vận hành an toàn trong môi trường khắc nghiệt, dễ cháy nổ.
Ngành dược phẩm và thực phẩm – Đảm bảo quy trình đóng mở van sạch sẽ và chính xác.
*Thông số kỹ thuật
| Specification | Details |
| Material of Actuator Body | Aluminum Alloy |
| Control Mode | On/Off Type & Modulating Type |
| Torque Range | 35–20.000N·m |
| Running Time | 11–155s |
| Applicable Voltage | 1 phase: AC/DC24V, AC110V, AC220V, AC230V, AC240V3 phase: AC208-480V |
| Ambient Temperature | -25°C ~ +70°C |
| Anti-vibration Level | JB/T8219 |
| Noise Level | ≤75 dB (within 1m) |
| Ingress Protection | IP65 |
| Connection Size | ISO5211 |
| Motor Specifications | Class F, with thermal protector (+135°C); Optional: Class H |
| Working System | On/Off: S2-15min, ≤600 starts/hourModulating: S4-50%, ≤600 starts/hour (Optional: 1200) |
| Input Signal (On/Off Type) | AC/DC 24V auxiliary or AC 110/220V control; Optoelectronic isolation |
| Input Signal (Modulating) | 4-20mA; 0-10V; 2-10V (impedance: 250Ω) |
| Output Signal | 4-20mA; 0-10V; 2-10V (impedance: ≤750Ω); Repeatability ±1% full stroke |
| Position Indicator | 3D opening indicator; On/Off, remote control, fault indicator |
| Protection Features | Phase correction, torque protection, motor overheat protection, anti-condensation heater |
| Manual Operation | Sprocket and handwheel operation without clutch |
| Packaging | Pearl cotton, compliant with ISO2248 drop test |
