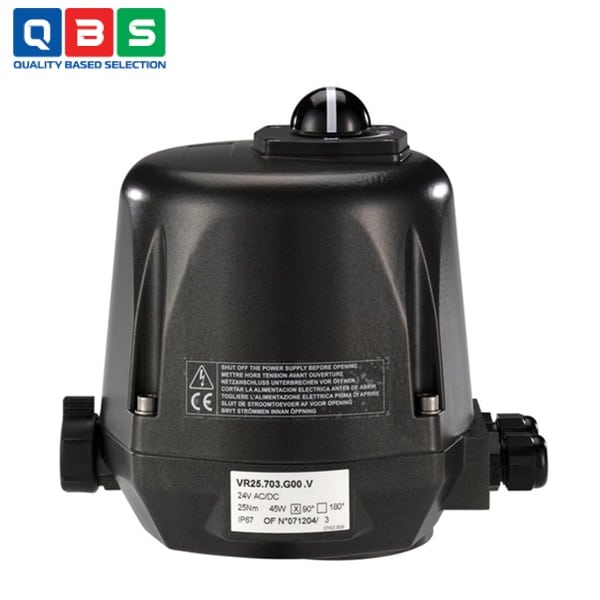

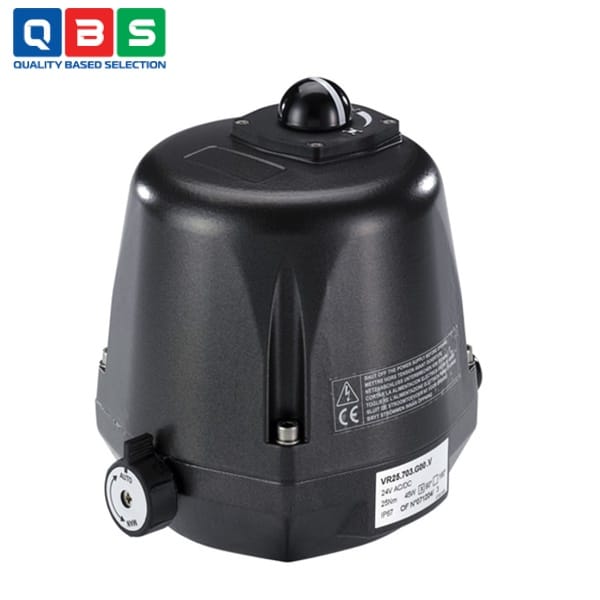

Bộ truyền động quay chống cháy nổ Type 3004
| Tên sản phẩm | Bộ truyền động quay chống cháy nổ |
| Model | 3004 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bộ truyền động quay chống cháy nổ Type 3004 |
Mô tả
Bộ truyền động quay chống cháy nổ Type 3004 là một hệ thống truyền động nhỏ gọn, mạnh mẽ và chống cháy nổ với tuổi thọ cao. Vật liệu và linh kiện được lựa chọn để đảm bảo hoạt động không cần bảo trì và tải nhiệt thấp cho bộ truyền động. Thiết kế dạng mô-đun cung cấp nhiều tùy chọn như bổ sung công tắc giới hạn hoặc chiết áp vào bộ phận cơ bản.
Ứng dụng của Bộ truyền động quay chống cháy nổ Type 3004
-
- Kết hợp với van bi 2/2-way hoặc 3/2-way, 2 mảnh: Dùng để điều khiển dòng chảy chất lỏng hoặc khí trong hệ thống tự động hóa.
- Kết hợp với van bi 2/2-way, 3 mảnh: Áp dụng cho các hệ thống yêu cầu vệ sinh cao hoặc dễ tháo lắp, như trong ngành thực phẩm hoặc hóa chất.
- Kết hợp với van bi vận hành thủ công: Chuyển đổi van thủ công sang tự động, phù hợp cho các ứng dụng cần override thủ công trong môi trường chống nổ.
- Kết hợp với van bướm: Sử dụng để kiểm soát dòng chảy lớn trong đường ống, thường ở hệ thống xử lý nước hoặc khí.
- Kết hợp với van bướm nhựa: Áp dụng trong môi trường ăn mòn, như xử lý hóa chất hoặc nước thải, nơi cần vật liệu chống ăn mòn.
- Kết hợp với van bi mặt bích compact 2/2-way: Dùng cho các hệ thống compact, lắp đặt nhanh trong không gian hạn chế.
- Kết hợp với van bi hoặc van bướm có bộ truyền động quay điện: Tích hợp vào hệ thống van hoàn chỉnh để điều khiển chính xác trong khu vực nguy hiểm.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Mô tả |
| Mô-men xoắn (Torque) | 25, 45, 75, 100, 150, 300 Nm |
| Góc quay (Rotation angle) | 90° (±5°), tùy chọn 180°/270° |
| Thời gian quay 90° | 7–60 s (tùy mô hình) |
| Điện áp hoạt động | 100…240 V AC 50/60 Hz hoặc 24 V AC/DC ±10% |
| Công suất tiêu thụ | 45…85 W |
| Công tắc giới hạn | 4 cái điều chỉnh (2 cho motor + 2 phụ), max 250 V AC/5 A |
| Tín hiệu analog (Control) | Input/Output: 0…10 V / 4…20 mA / 0…20 mA (tùy chọn) |
| Bảo vệ | IP68, Electronic torque limiter, Heating resistor 10 W |
| Chống nổ | ATEX Ex db IIB T6…T5 Gb, Ex tb IIIC T80…95°C Db (tùy chọn IECEx) |
| Vật liệu | Vỏ & nắp: Nhôm phủ epoxy, Trục & bánh răng: Inox |
| Trọng lượng | 4 kg (25–75 Nm), 6 kg (100–300 Nm) |
| Kết nối van | ISO 5211 (F05/F07 hoặc F07/F10), Double square 17/22 mm + reducing sleeve |
| Nhiệt độ môi trường | -20…+70 °C |
| Manual override | Có (nút quay hoặc bánh xe tay) |
| Duty cycle | 50% tại mô-men tối đa |
Tham khảo Catalog chi tiết ở đây: Catalog Bộ truyền động quay chống cháy nổ Type 3004
Nguyên lý hoạt động của Bộ truyền động quay chống cháy nổ Type 3004
-
- On/Off: Nhận điện → động cơ quay van đến vị trí mở/đóng hoàn toàn → công tắc giới hạn tự ngắt động cơ.
- Control: Nhận tín hiệu analog (4-20mA / 0-10V) → điều khiển vị trí chính xác bất kỳ → output analog phản hồi vị trí.
- An toàn: Giới hạn mô-men điện tử chống quá tải, manual override bằng tay khi mất điện.
- Kết nối: Trục double square gắn trực tiếp lên van quarter-turn.
Ưu điểm nổi bật
-
- Chống nổ cao cấp: ATEX Ex d IIB T6, IECEx, an toàn tuyệt đối trong môi trường nguy hiểm.
- Compact & mạnh mẽ: Mô-men lớn trong kích thước nhỏ gọn, trọng lượng chỉ 4–6 kg.
- Không cần bảo dưỡng: Tuổi thọ dài, vật liệu chọn lọc, tải nhiệt thấp, vận hành maintenance-free.
- Thiết kế modular linh hoạt: Dễ thêm limit switch phụ, potentiometer, analogue feedback, fail-safe.
