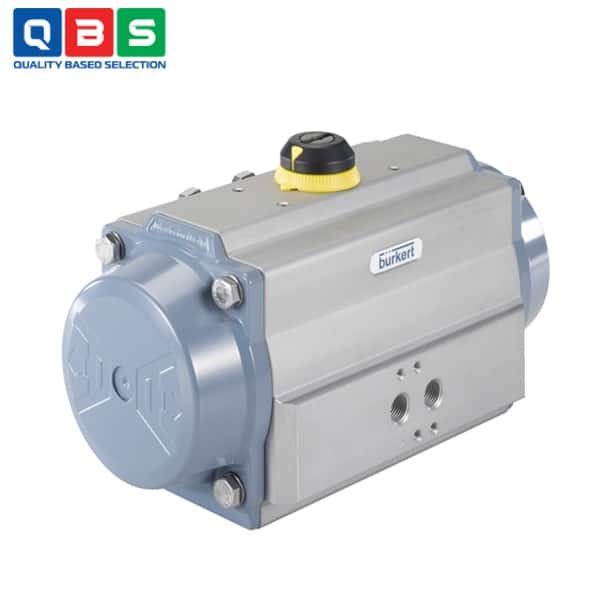

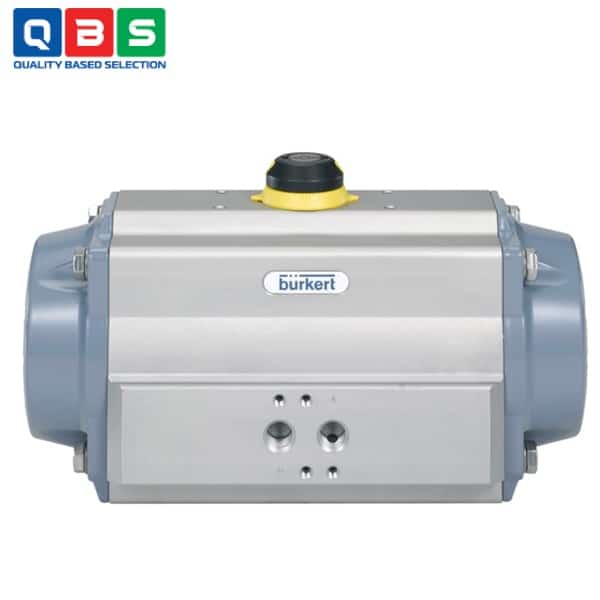

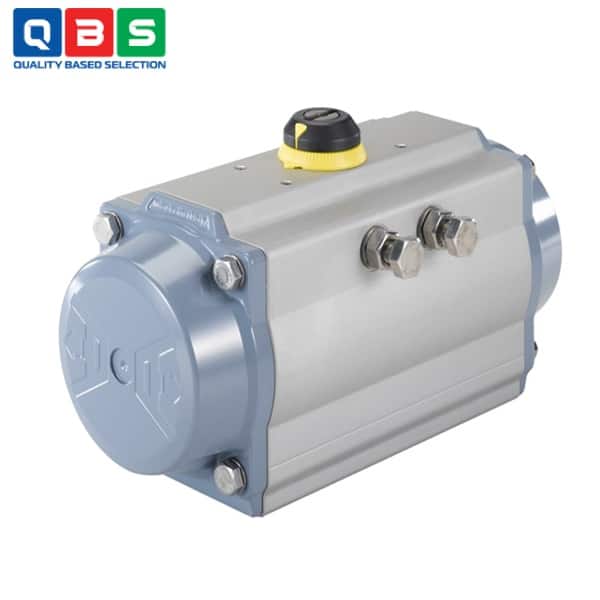

Bộ truyền động quay khí nén Type 2051

Ứng dụng của Bộ truyền động quay khí nén Type 2051

• • Điều khiển van quay 1/4 vòng: Sử dụng để kích hoạt van bi hoặc van bướm thông qua chuyển động quay 90° từ lực khí nén hoặc lò xo hồi vị.
  • Giám sát vị trí thuần túy: Kết hợp với hộp phản hồi vị trí Type 1061 để theo dõi vị trí van, phù hợp cho cả ứng dụng thông thường và khu vực dễ nổ.
  • Điều khiển tỷ lệ: Kết hợp với positioner SideControl Type 8791/8792/8793 để điều chỉnh vị trí van chính xác, dùng trong hệ thống điều khiển liên tục.
  • Ứng dụng trong môi trường nguy hiểm: Chứng nhận ATEX 2014/34/EU, phù hợp cho các khu vực có nguy cơ nổ.
  • Tích hợp với van solenoid: Kết hợp với van solenoid Type 6519 để điều khiển khí nén từ xa.

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động của Bộ truyền động quay khí nén Type 2051

• 1. Nhận tín hiệu khí nén (từ solenoid valve hoặc positioner) → piston di chuyển tuyến tính nhờ áp suất khí.
  2. Chuyển đổi chuyển động qua cơ cấu rack & pinion → trục actuator quay 90° (có thể điều chỉnh ±5°…15° ở hai đầu hành trình).
  3. Kết nối van: Trục quay gắn trực tiếp với van qua giao diện ISO 5211 → mở/đóng van bi hoặc bướm.
  4. Tùy chọn bổ sung: Kết hợp positioner (8791/8792/8793) để điều khiển tỷ lệ (modulating), hoặc hộp phản hồi Type 1061 để giám sát vị trí (cả trong môi trường Ex).

Ưu điểm nổi bật

• • Thiết kế mô-đun linh hoạt: Dễ dàng gắn với mọi van 1/4 vòng nhờ giao diện ISO 5211 và NAMUR.
  • Đa dạng phiên bản: Có cả đơn động và song động, điều chỉnh góc quay ±5°…15°.
  • Tích hợp xuất sắc: Kết hợp trực tiếp với positioner 8791/8792/8793 và hộp phản hồi 1061.
  • An toàn khu vực nguy hiểm: Chứng nhận ATEX Ex II 2GD c T95°C.
