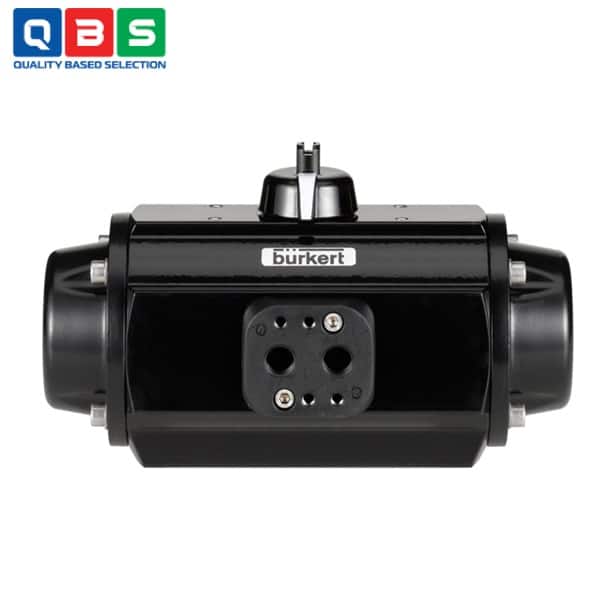

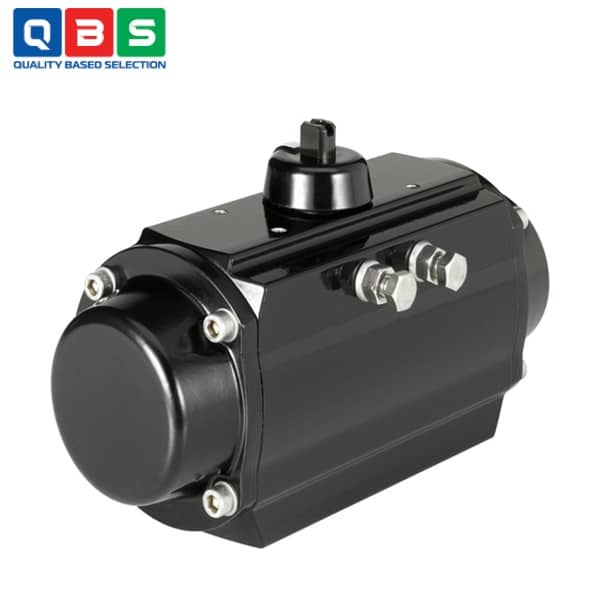

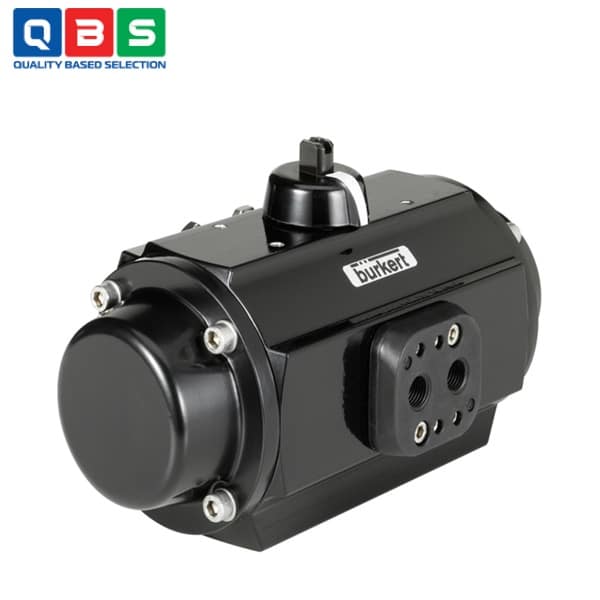

Bộ truyền động quay khí nén Type 2052

Ứng dụng của Bộ truyền động quay khí nén Type 2052

• • Kích hoạt van bi: Sử dụng để điều khiển các loại van bi như Type 2654, Type 2651, và Type 2657.
  • Kích hoạt van bướm: Áp dụng cho van bướm kim loại Type 2671 và van bướm nhựa Type 2674, tạo chuyển động quay để mở/đóng van.
  • Giám sát và phản hồi vị trí: Kết hợp với đơn vị phản hồi vị trí Type 1061 để theo dõi vị trí cuối, hỗ trợ các loại cảm biến điện cơ hoặc cảm ứng.
  • Điều khiển vị trí chính xác: Tích hợp với positioner kỹ thuật số electropneumatic như Type 8792/8793 để điều khiển tỷ lệ, phù hợp cho van tỷ lệ.
  • Ứng dụng trong môi trường dễ nổ: Chứng nhận ATEX cho phép sử dụng an toàn trong khu vực có nguy cơ cháy nổ.
  • Ứng dụng hàng hải và ngoài khơi: Chứng nhận DNV GL cho phép lắp đặt trên tàu biển, đơn vị ngoài khơi, và tàu cao tốc nhẹ.
  • Ứng dụng chung trong hệ thống khí nén: Sử dụng khí nén lọc, không dầu hoặc có dầu bôi trơn, nước làm môi trường điều khiển.

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động của Bộ truyền động quay khí nén Type 2052

1. 1. Double-acting (CF I – song động): Khí nén đẩy piston từ hai phía → trục quay theo cả hai chiều (mở/đóng), không dùng lò xo.
   2. Single-acting (CF A hoặc B – đơn động): Khí nén đẩy piston một phía để quay → lò xo (6 gói lò xo mỗi bên) đẩy ngược lại khi mất khí nén (thường đóng hoặc thường mở tùy cấu hình).

Ưu điểm nổi bật

• • Thiết kế mô-đun linh hoạt: Dễ gắn với nhiều loại van bi/bướm theo chuẩn ISO 5211 và NAMUR.
  • Hoạt động đáng tin cậy: Chuyển động quay 90° chính xác, điều chỉnh góc ±2–5°, áp suất 3–8 bar.
  • Hai phiên bản vật liệu: Nhôm (bền, chịu nhiệt -32…+90°C) và polyamide (nhẹ, chống ăn mòn tốt).
  • Tích hợp đa dạng: Hỗ trợ positioner SideCONTROL 8792/8793, feedback 1061, solenoid valve 6519.
