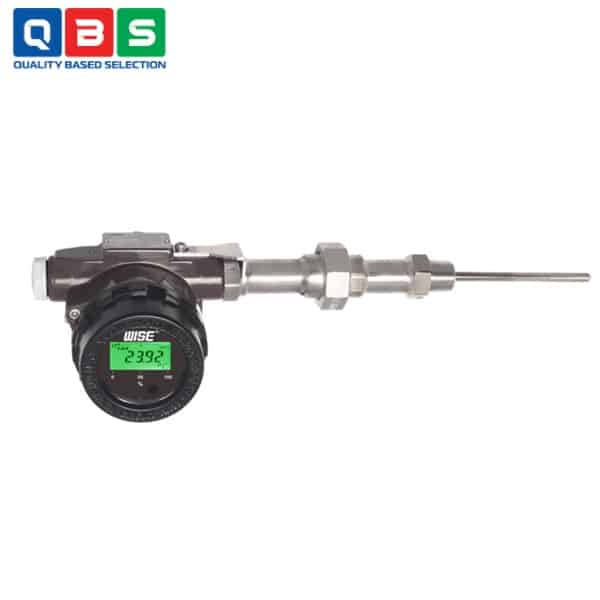

Bộ truyền tín hiệu nhiệt độ Wise SMT3000
| Tên sản phẩm | Bộ truyền tín hiệu nhiệt độ Wise |
| Model | SMT3000 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bộ truyền tín hiệu nhiệt độ Wise SMT3000 |
Mô tả
Bộ truyền tín hiệu nhiệt độ Wise SMT3000 là bộ truyền tín hiệu nhiệt độ hiệu suất cao, chấp nhận tín hiệu đầu vào từ cặp nhiệt điện, RTD, điện trở hoặc milivolt DC và chuyển đổi chúng thành tín hiệu DC từ 4 đến 20 mA để truyền tải. SMT3000 hỗ trợ giao thức HART. Giảm độ phức tạp và đơn giản hóa các hoạt động hàng ngày của các ứng dụng đo nhiệt độ đa dạng của bạn với bộ truyền tín hiệu nhiệt độ SMT3000 đa năng.
Ứng dụng của Bộ truyền tín hiệu nhiệt độ Wise SMT3000
-
- Ngành hóa chất: Giám sát và kiểm soát nhiệt độ thời gian thực trong lò phản ứng hóa học.
- Ngành kim loại và luyện kim: Đo lường nhiệt độ cực cao trong lò nung kim loại.
- Ngành nhựa và đúc khuôn: Kiểm soát nhiệt độ nóng chảy và đúc khuôn nhựa.
- Ngành thực phẩm và đồ uống: Giám sát nhiệt độ trong quy trình tiệt trùng, pasteur hóa, làm bánh, ủ bia và nấu rượu.
- Ngành dược phẩm: Theo dõi nhiệt độ trong kho lưu trữ vắc-xin, sinh phẩm y tế và hệ thống khử trùng bệnh viện.
- Ngành năng lượng: Giám sát nhiệt độ của turbine, máy phát điện và biến áp trong nhà máy điện.
- Ngành sản xuất và tự động hóa: Theo dõi sức khỏe thiết bị máy móc thông qua xu hướng nhiệt độ.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Chi tiết |
| Model | SMT3000 (Side install), SMT3100 (Top install) |
| Đầu vào | Thermocouple: K, J, T, N, E, B, R, S |
| RTD: Pt100 Ω (3/4 wire) | |
| Ohms, DC mV | |
| Đầu ra | 4-20 mA DC + HART protocol (Rev 7 generic) |
| Nguồn cấp | 10-42 VDC |
| Màn hình | LCD: PV (°C/°F/°R/K), Current (4-20 mA), % (0-100%) |
| Default: PV | |
| Tag: max 7 ký tự | |
| Burnout (lỗi) | Upscale (≥21-22 mA) hoặc Downscale (≤3.6 mA) – theo NAMUR NE43, mặc định Upscale |
| Vỏ | Nhôm, Conduit: M20×1.5P (F) chuẩn, NPT ½” (cần adapter) |
| Bảo vệ | IP66 / IP67 |
| Nhiệt độ môi trường | -40…+65 °C (Silicone), -20…+65 °C (Viton/NBR) |
| Vật liệu sheath | 316L SS (RTD), Inconel 600, 310SS, 446SS, 347SS, 321SS (Thermocouple) |
| Độ chính xác | ±0.1…1% (tùy cảm biến, ví dụ Pt100: ±0.1°C hoặc 0.1% span) |
| Transmitter linh hoạt | WTT-3000 (WISE), iTEMP TMT82 (E+H), Rosemount 644 (Emerson) |
Tham khảo Catalog chi tiết ở đây: Catalog Bộ truyền tín hiệu nhiệt độ Wise SMT3000
Nguyên lý hoạt động của Bộ truyền tín hiệu nhiệt độ Wise SMT3000
-
- Cảm biến (thermocouple, RTD Pt100, ohms hoặc mV) đo nhiệt độ → tạo tín hiệu nhỏ (điện áp mV hoặc thay đổi điện trở).
- Transmitter nhận tín hiệu → khuếch đại, bù trừ lạnh (cho TC), tuyến tính hóa (linearize), xử lý số hóa bằng vi xử lý → chuyển thành giá trị nhiệt độ chính xác.
- Xuất tín hiệu analog 4-20 mA (4 mA = min range, 20 mA = max range) để truyền xa, cấp nguồn 2 dây (10-42 VDC).
- HART protocol chồng tín hiệu số (FSK) lên dòng 4-20 mA → cho phép cấu hình/chẩn đoán từ xa (range, tag, lỗi, đọc PV…) mà không ảnh hưởng analog.
- Lỗi cảm biến/converter → burnout upscale (≥21-22 mA) hoặc downscale (≤3.6 mA) theo NAMUR NE43 (mặc định upscale).
Tính năng đặc biệt
-
- Hỗ trợ đa đầu vào: Thermocouple (K,J,T,N,E,B,R,S), RTD Pt100, ohms, DC mV.
- Xuất 4-20 mA + HART protocol (revision 7 generic) cho cấu hình/chẩn đoán từ xa.
- Màn hình LCD hiển thị PV (°C/°F/°R/K), dòng 4-20 mA, %; max 7 ký tự tag.
- Burnout theo NAMUR NE43: Upscale (≥21-22 mA) hoặc downscale (≤3.6 mA), mặc định upscale.
Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật
-
- CÔNG TY TNHH KỸ THUẬT QBS
- MST : 0318810101
- HOTLINE : 0939 487 487
- EMAIL : info@qbsco.vn
