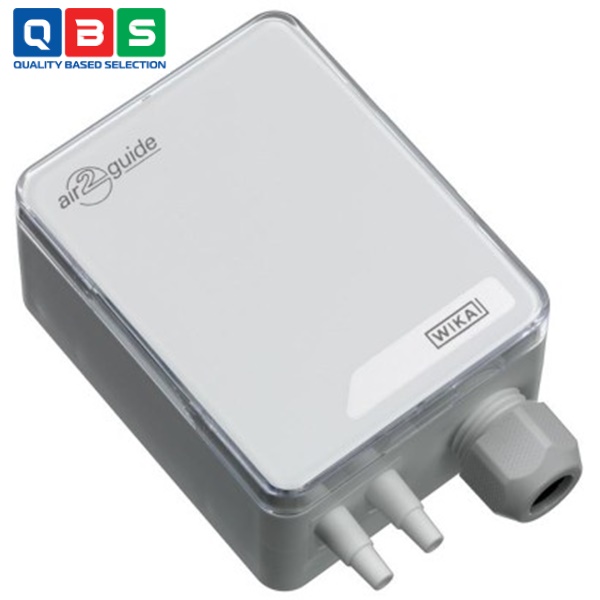

Cảm biến áp suất chênh lệch Wika A2G-50 là một thiết bị đo lường áp suất chênh lệch của các môi chất khí không cháy và không ăn mòn (như không khí) trong hệ thống thông gió và điều hòa không khí. Nó được sử dụng chủ yếu để giám sát bộ lọc không khí, quạt gió, van và cửa chớp không khí, cũng như kiểm soát áp suất quá mức trong phòng sạch hoặc phòng thí nghiệm, với giao diện Modbus® và khả năng cấu hình linh hoạt.
Ứng dụng của cảm biến áp suất chênh lệch Wika A2G-50
- Giám sát bộ lọc không khí: Đo áp suất chênh lệch để phát hiện tắc nghẽn hoặc hiệu suất của bộ lọc trong hệ thống thông gió và điều hòa không khí (HVAC).
- Kiểm soát quạt gió: Theo dõi và điều chỉnh lưu lượng khí bằng cách đo áp suất chênh lệch trong các hệ thống quạt.
- Quản lý van và cửa chớp không khí: Đảm bảo hoạt động chính xác của van và cửa chớp trong hệ thống HVAC để tối ưu hóa luồng không khí.
- Kiểm soát áp suất phòng sạch: Duy trì áp suất dương hoặc âm trong phòng sạch, phòng thí nghiệm hoặc khu vực y tế để ngăn ngừa ô nhiễm.
- Ứng dụng công nghiệp nhẹ: Sử dụng trong các hệ thống xử lý không khí không cháy, không ăn mòn, đảm bảo hiệu suất và an toàn.
Thông số kỹ thuật
| Accuracy 2) | ||
| Measuring ranges 0 … 250, 0 … 2,500 Pa | Pressure < 125 Pa | 1 % ±2 Pa |
| Pressure > 125 Pa | 1 % ±1 Pa | |
| Measuring ranges 0 … 7,000, 0 … 12,000 Pa | Pressure < 125 Pa | 1.5 % ±2 Pa |
| Pressure < 125 Pa | 1.5 % ±1 Pa | |
| Output accuracy 3) | Voltage | ±0.025 V at 25 °C |
| Current | ±0.04 mA typical, at 25 °C, load 100 Ω | |
| ±0.1 mA max, az 25 °C, load 20 … 500 Ω | ||
| Units (adjustable in the menu) | ■ Pa | |
| ■ kPa | ||
| ■ mbar | ||
| ■ inWC | ||
| ■ mmWC | ||
| Process connection | Connecting nozzle (ABS), lower mount, for hoses with inner diameter 4 … 6 mm | |
| Supply voltage UB | ||
| With automatic zero point setting | AC 24 V or DC 24 V ±10 % | |
| Without automatic zero point setting | Output signal 0 … 10 V | DC 14 … 30 V or AC 24 V ±10 % |
| Output signal 4 … 20 mA | DC 9 … 30 V or AC 24 V ±10 % | |
| Electrical connection | Cable gland M16 | |
| Screw terminals max. 1.5 mm2 | ||
| Output signal | ■ DC 0 … 10 V, 3-wire | |
| ■ 4 … 20 mA, 3-wire | ||
| ■ Modbus® | ||
| Current consumption | ||
| DC 0 … 10 V | < 1.0 W | |
| 4 … 20 mA | < 1.2 W | |
| Modbus® | < 1.3 W | |
| Case | Plastic (ABS) | |
| Zero point setting | ■ Automatic 4) ■ Manually via push button on the printed circuit board | |
| Permissible temperatures | ||
| Medium | ■ -20 … +50 °C [-4 … +122 °F] | |
| ■ -5 … +50 °C [23 … 122 °F], with automatic zero point setting | ||
| Ambient | -40 … +70 °C [-40 … +158 °F] | |
| Ingress protection per IEC/EN 60529 | IP54 | |
| Weight | 150 g | |
Tham khảo catalog ở đây để biết thêm về thông số kỹ thuật chi tiết: Catalog Cảm biến áp suất chênh lệch Wika A2G-50.
Các tính năng đặc biệt
- Tín hiệu đầu ra điện 0 … 10 V hoặc 4 … 20 mA, có thể được chọn trực tiếp tại thiết bị thông qua bộ nhảy.
- Tín hiệu đầu ra Modbus ® (tùy chọn).
- Màn hình LC (tùy chọn).
- Không cần bảo trì.
- Áp suất vận hành tối đa 20 kPa.
