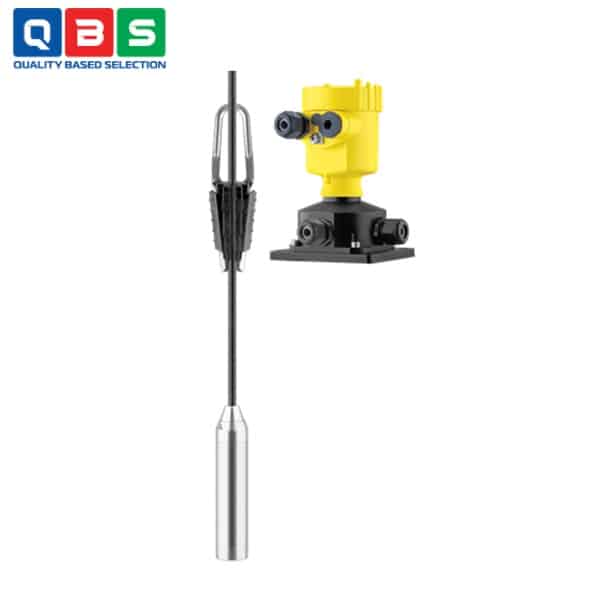

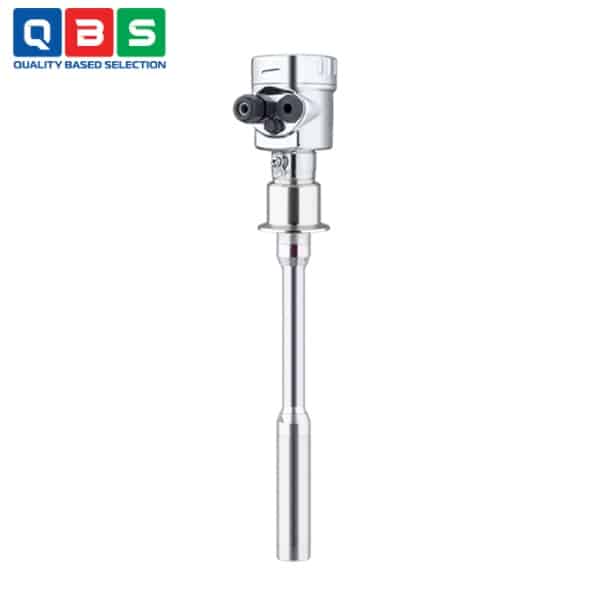

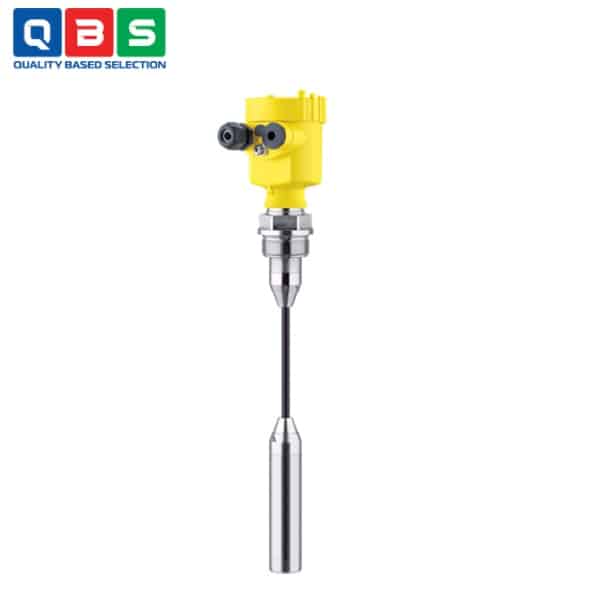

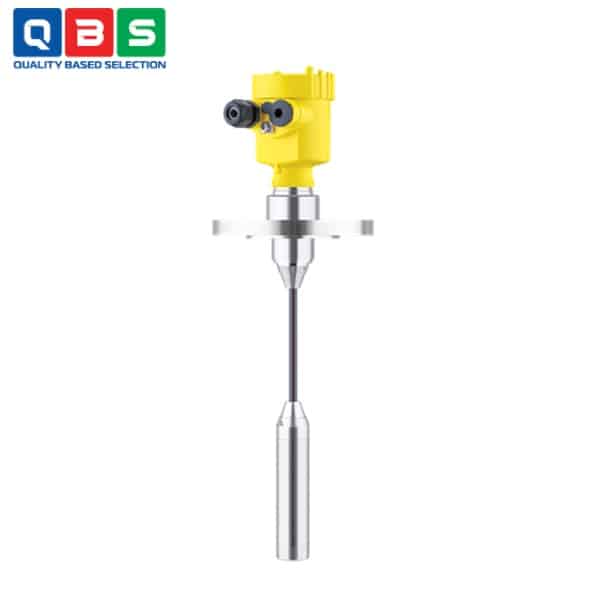

Cảm biến áp suất chìm VEGABAR 86
| Tên sản phẩm | Cảm biến áp suất chìm VEGABAR 86 |
| Model | VEGABAR 86 |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Cảm biến áp suất chìm VEGABAR 86 |
Mô tả
Cảm biến áp suất chìm VEGABAR 86 là thiết bị đo áp suất chìm dùng để đo mức chất lỏng trong giếng, bể chứa và các thùng chứa hở. Nhờ tính linh hoạt thông qua các phiên bản cáp và ống khác nhau, VEGABAR 86 có thể được sử dụng trong nhiều ứng dụng. Việc kết nối đơn giản các cảm biến dòng VEGABAR 80 dưới dạng cảm biến áp suất chênh lệch điện tử mở ra những khả năng mới cho việc đo áp suất chênh lệch.
Ứng dụng của Cảm biến áp suất chìm VEGABAR 86
- Đo mức chất lỏng trong giếng sâu, bể chứa ngầm, hầm chứa nước: Thường dùng trong cấp thoát nước, trạm bơm, giám sát mực nước ngầm.
- Đo mức trong bể chứa mở (open tank), bể hở, kênh: Không cần ống dẫn áp suất phụ, lắp trực tiếp thả chìm.
- Đo mức trong các bồn chứa hóa chất, axit, kiềm, dung môi: Vật liệu 316L, PVDF, cáp FEP chịu hóa chất cực tốt.
- Ngành thực phẩm và đồ uống: Đo mức sữa, bia, nước trái cây, siro, dầu ăn, nước giải khát…
- Ngành dược phẩm: Đo mức trong bể nguyên liệu, bể trung gian, bể CIP.
- Đo mức chất lỏng nhớt, dễ kết tủa, dễ bám dính: Nước thải có bùn, hồ keo, sơn, nhũ tương, xi-rô đường đặc…
- Đo mức nước thải, nước thải, bùn thải: Trong nhà máy xử lý nước thải, trạm bơm bùn.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị chính |
| Dải đo | 0…0,1 bar → 0…25 bar (10 kPa → 2500 kPa) |
| Dải đo nhỏ nhất | 0…0,025 bar (tương đương cột nước ~25 cm) |
| Độ chính xác | < 0,1 % |
| Nhiệt độ môi trường | -20 … +100 °C (có thể lên 150 °C với ống làm mát) |
| Nhiệt độ bảo quản | -40 … +80 °C |
| Nguồn cấp | 9,6 … 35 VDC |
| Tín hiệu ra | 4…20 mA, 4…20 mA/HART, Profibus PA, Foundation Fieldbus, Modbus |
| Vật liệu tiếp xúc | 316L, PVDF, cáp PE / PUR / FEP (chịu axit, kiềm, hóa chất mạnh) |
| Ren kết nối | G1½, 1½ NPT, mặt bích DN32 trở lên, kẹp tri-clamp (vệ sinh) |
| Chiều dài cáp tối đa | 250 m (cáp treo), ống cứng tối đa 6 m |
| Cấp bảo vệ | IP68 (25 bar), IP69K |
| Chứng nhận | ATEX, IECEx, FM, tàu biển, 3A, EHEDG, FDA (tùy phiên bản |
| Điều chỉnh | PLICSCOM, PACTware, app điện thoại qua Bluetooth |
Tham khảo Catalog chi tiết ở đây: Catalog Cảm biến áp suất chìm VEGABAR 86
Nguyên lý hoạt động của Cảm biến áp suất chìm VEGABAR 86
Hoạt động theo nguyên lý đo áp suất thủy tĩnh như sau:
-
- Áp suất chất lỏng tác động trực tiếp lên đầu đo ceramic (CERTEC®) ở đáy cảm biến.
- Đầu đo ceramic biến dạng rất nhỏ, chuyển đổi áp suất thành tín hiệu điện chính xác và ổn định.
- Điện tử bên trong cảm biến xử lý tín hiệu và chuyển thành dòng chuẩn 4…20 mA (hoặc HART, Profibus…).
- Tín hiệu này được truyền qua cáp lên tủ điều khiển để tính và hiển thị mực nước (mức chất lỏng).
Ưu điểm nổi bật
- Chi phí bảo trì thấp nhờ vào bộ phận đo bằng gốm không bị mài mòn.
- Đảm bảo hiệu suất hoạt động cao của thiết bị nhờ khả năng chịu quá tải tối đa và khả năng chống chân không của buồng đo bằng gốm.
- Hiệu quả tự làm sạch nhờ lắp đặt phẳng phía trước.
