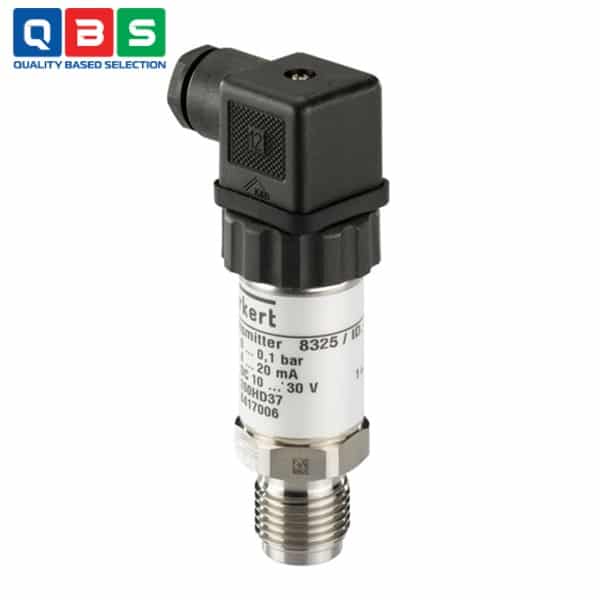

Cảm biến áp suất Type 8325
| Tên sản phẩm | Cảm biến áp suất |
| Model | 8325 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Cảm biến áp suất Type 8325 |
Mô tả
Cảm biến áp suất Type 8325 này được thiết kế để đáp ứng hầu hết các ứng dụng công nghiệp trong lĩnh vực công nghệ đo áp suất. Độ chính xác cao, thiết kế nhỏ gọn, cấu trúc chắc chắn và tính linh hoạt làm cho bộ truyền áp suất phù hợp với nhiều nhiệm vụ đo lường khác nhau. Tất cả các bộ phận tiếp xúc với chất lỏng đều được làm bằng thép không gỉ và được hàn kín hoàn toàn. Các bộ phận làm kín bên trong, vốn hạn chế sự lựa chọn vật liệu đo, đã được loại bỏ. Nhiều dải áp suất khác, độ chính xác 0,125%, các tín hiệu đầu ra khác, các kết nối điện khác, các kết nối quy trình khác đều có sẵn theo yêu cầu.
Ứng dụng của Cảm biến áp suất Type 8325
-
- Công nghiệp chung đo áp suất: Có nhiệm vụ đo lường đa dạng nhờ độ chính xác 0.125% và thiết kế chắc chắn.
- Ứng dụng vệ sinh: Sử dụng màng chắn flush-mounted để đo áp suất trong môi trường yêu cầu vệ sinh cao, như ngành thực phẩm, đồ uống hoặc dược phẩm.
- Trong môi trường chống ăn mòn: Các bộ phận tiếp xúc với chất lỏng làm từ thép không gỉ chịu ăn mòn, phù hợp cho môi trường hóa chất hoặc khắc nghiệt.
- Ứng dụng trên đường ống: Sử dụng làm thiết bị đo áp suất trên đường ống, tuân thủ PED với các kết nối như G ½ A hoặc NPT ½, cho các hệ thống lưu chất.
- Ứng dụng trên bồn chứa: Sử dụng làm thiết bị đo áp suất trên bồn chứa, tuân thủ PED, với khả năng chịu nhiệt độ chất lỏng từ -30°C đến +150°C tùy biến thể.
- Đo lường đa dải áp suất: Hỗ trợ nhiều dải đo, phù hợp cho các nhiệm vụ đo áp suất thấp đến trung bình trong sản xuất công nghiệp.
- Ứng dụng lắp đặt nhanh và bảo dưỡng: Với đầu nối plug nhanh, phù hợp cho các hệ thống cần lắp đặt và bảo dưỡng nhanh chóng, giảm thời gian ngừng máy.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị chi tiết |
| Dải đo áp suất | 0…0.1 đến 0…25 bar (hoặc tương đương 0…10 đến 400 PSI) |
| Loại áp suất | Áp suất tương đối (relative pressure) |
| Độ chính xác | ≤ 0.5% (2-point calibration); ≤ 0.25% BFSL (có tùy chọn 0.125%) |
| Tín hiệu đầu ra | 4…20 mA, 2 dây |
| Nguồn cấp | 8…36 V DC (tùy biến thể: 10…30 V DC hoặc 8…36 V DC) |
| Vật liệu wetted parts | Thép không gỉ 1.4404 (316L), 1.4571 (316Ti), 1.4534 (13-8 PH); seal FKM/EPDM |
| Vật liệu vỏ | Thép không gỉ 1.4301 (304) hoặc 1.4571 (316Ti) |
| Nhiệt độ môi chất | -30…+100°C (standard/flush); đến +150°C (hygienic flush) |
| Nhiệt độ môi trường | -30…+80°C (bù nhiệt độ 0…+80°C) |
| Thời gian đáp ứng | ≤ 1…3 ms (tùy biến thể) |
| Kết nối quá trình | G ½, NPT ½, G 1 (standard/hygienic flush-mounted) |
| Độ ổn định dài hạn | ≤ ±0.1…0.2%/năm |
| Đặc tính nổi bật | Hoàn toàn hàn kín, plug lắp nhanh, tùy chọn màng chắn flush hygienic |
Tham khảo Catalog chi tiết ở đây: Catalog Cảm biến áp suất Type 8325
Nguyên lý hoạt động của Cảm biến áp suất Type 8325
Cảm biến hoạt động dựa trên công nghệ strain gauge (piezoresistive hoặc thin-film) gắn trên màng chắn (diaphragm) thép không gỉ:
-
- Áp suất chất lỏng/gas tác động làm màng chắn biến dạng (deformation of diaphragm).
- Biến dạng này thay đổi điện trở của các strain gauge (hiệu ứng piezoresistive hoặc thin-film).
- Thay đổi điện trở được chuyển thành tín hiệu điện, sau đó khuếch đại và xử lý thành tín hiệu đầu ra chuẩn 4…20 mA (2 dây).
Ưu điểm nổi bật
-
- Độ chính xác cao: ≤ 0.25% BFSL (có thể đạt 0.125% tùy chọn), độ lệch đo ≤ 0.5%.
- Thiết kế nhỏ gọn và chắc chắn: Vỏ và bộ phận tiếp xúc bằng thép không gỉ chịu ăn mòn (316L/316Ti).
- Hoàn toàn hàn kín: Không có ron nội bộ, tăng độ tin cậy và tương thích vật liệu.
- Linh hoạt cao: Nhiều dải đo (0…0.1 đến 25 bar), nhiều kết nối quá trình, tùy chọn màng chắn flush-mounted (chuẩn và hygienic).
