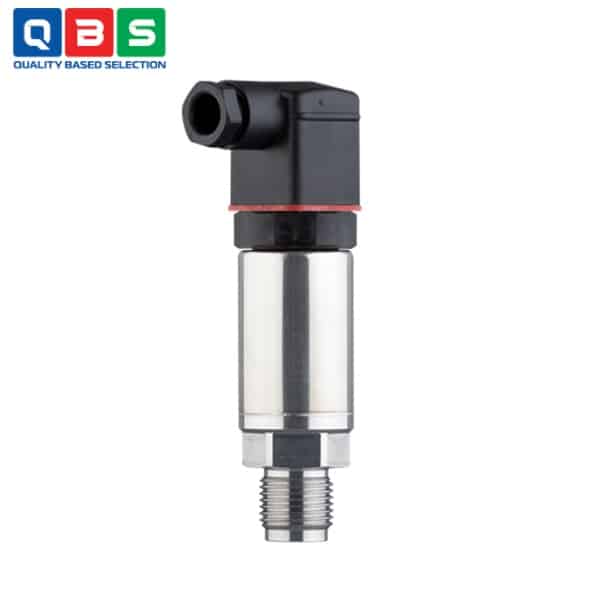

Cảm biến áp suất VEGABAR 19
| Tên sản phẩm | Cảm biến áp suất |
| Model | VEGABAR 19 |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Cảm biến áp suất VEGABAR 19 |
Mô tả
Cảm biến áp suất VEGABAR 19 là bộ truyền áp suất đa năng với đầu ra 4 … 20 mA và buồng đo bằng kim loại, dùng để đo khí, hơi và chất lỏng ở nhiệt độ lên đến 100 °C. VEGABAR 19 là giải pháp kinh tế cho nhiều ứng dụng trong tất cả các lĩnh vực công nghiệp.
Ứng dụng của Cảm biến áp suất VEGABAR 19
- Hệ thống cấp nước và xử lý nước thải: Đo áp suất đường ống nước sạch, nước thải, bơm tăng áp.
- Nhà máy sản xuất thực phẩm và đồ uống: Đo áp suất trong bồn chứa sữa, nước giải khát, bia, đường ống CIP.
- Ngành dược phẩm: Đo áp suất bồn khuấy, đường ống dẫn dung dịch, hệ thống lọc.
- Sản xuất hóa chất và dầu khí: Đo áp suất bình chứa hóa chất, khí nén, khí gas, dầu.
- Máy nén khí và hệ thống khí nén: Giám sát áp suất đầu ra của máy nén khí trong nhà máy.
- Hệ thống HVAC: Đo áp suất trong đường ống nước nóng, nước lạnh, hệ thống làm lạnh.
- Sản xuất máy móc và OEM: Lắp vào máy đóng gói, máy ép nhựa, máy cắt CNC để giám sát áp suất thủy lực hoặc khí nén.
- Bể chứa và silo: Đo áp suất đáy bồn chứa nước, dầu, bột, hạt.
- Hệ thống bơm và van điều khiển: Bảo vệ bơm khỏi chạy khô, kiểm soát van tự động.
Thông số kỹ thuật cơ bản
| Tiêu chí | Thông số |
| Dải đo áp suất | -1 … +100 bar / -100 … +10 MPa / -14.5 … +1450 psig |
| Dải đo nhỏ nhất | 0.4 bar / 40 kPa / 5 psig |
| Độ lệch | < 0.5% |
| Tín hiệu đầu ra | 4 … 20 mA (two-wire) |
| Kết nối quá trình | Ren từ G½, ½ NPT |
| Nhiệt độ quá trình | -40 … +100°C (-40 … +212°F) |
| Nhiệt độ môi trường | -40 … +70°C (-40 … +140°F) |
| Điện áp hoạt động | 12 … 35 V DC |
| Bảo vệ chống thấm | IP66/IP67 (EN 60529/IEC 529), Type 6P UL 50 |
| Vật liệu tiếp xúc | 316L (ren và màng đo), Klingersil C-4400 (đệm) |
| Kết nối điện | Plug ISO 4400 hoặc M12 x 1 |
Tham khảo Catalog chi tiết ở đây: Catalog Cảm biến áp suất VEGABAR 19
Nguyên lý hoạt động của Cảm biến áp suất VEGABAR 19
-
- Áp suất tác động: Áp suất của môi chất (khí, hơi hoặc chất lỏng) truyền trực tiếp lên màng đo kim loại (measuring diaphragm) làm màng biến dạng nhẹ.
- Chuyển đổi cơ học – điện: Bên trong cell đo có cảm biến piezoresistive (cầu Wheatstone) với chất lỏng truyền áp suất nội bộ. Khi màng biến dạng, điện trở của cảm biến thay đổi tỷ lệ với áp suất.
- Tạo tín hiệu điện: Sự thay đổi điện trở tạo ra tín hiệu điện áp tỷ lệ với áp suất.
- Xử lý và chuẩn hóa: Bộ điện tử tích hợp bên trong cảm biến chuyển đổi tín hiệu này thành tín hiệu dòng chuẩn 4…20 mA (two-wire).
- Truyền tín hiệu: Tín hiệu 4-20 mA được truyền qua cùng 2 dây cấp nguồn (12…35 V DC) đến PLC, bộ hiển thị hoặc hệ thống điều khiển.
Ưu điểm nổi bật
- Phiên bản giá cả phải chăng với kích thước lắp đặt nhỏ gọn.
- Có khả năng ứng dụng rộng rãi nhờ cấu tạo buồng đo bằng kim loại được hàn kín hoàn toàn.
