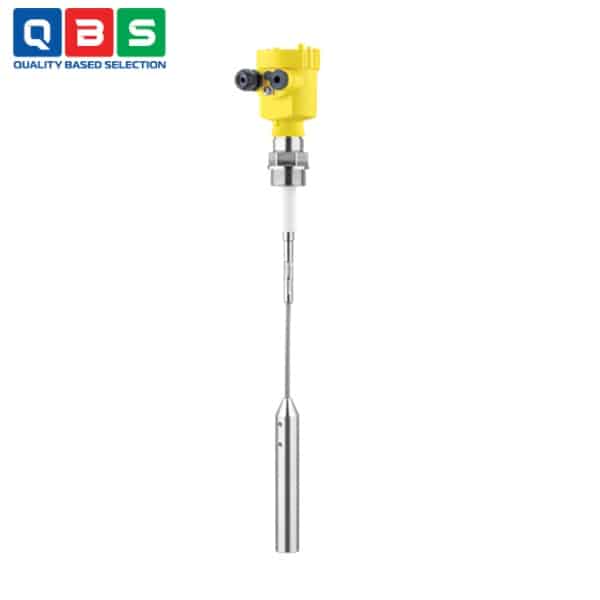

Cảm biến báo mức dạng điện dung VEGACAL 65
| Tên sản phẩm | Cảm biến báo mức dạng điện dung |
| Model | VEGACAL 65 |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Cảm biến báo mức dạng điện dung VEGACAL 65 |
Mô tả
Cảm biến báo mức dạng điện dung VEGACAL 65 được sử dụng trong mọi ngành công nghiệp. Đầu dò cách điện một phần lý tưởng cho việc đo chất rắn dạng khối và cũng có thể được sử dụng trong chất lỏng không dẫn điện như dầu. Cấu trúc cơ khí đã được kiểm chứng mang lại độ an toàn cao.
Ứng dụng của Cảm biến báo mức dạng điện dung VEGACAL 65
- Đo mức xi măng và phụ gia trong silo cao (ngành xây dựng): Sử dụng trong silo cao lên đến 32m để lưu trữ xi măng, phụ gia (additives) hoặc bột đá vôi.
- Đo mức hạt nhựa hoặc bột nhựa trong silo (ngành hóa chất và nhựa): Áp dụng cho plastic granulate (hạt nhựa) hoặc bột nhựa trong bồn chứa lớn.
- Đo mức bột sữa hoặc bột thực phẩm trong silo (ngành thực phẩm): Sử dụng cho milk powder (bột sữa) hoặc các bột thực phẩm khác trong silo lưu trữ.
- Đo mức dầu không dẫn điện trong bồn chứa (ngành dầu khí và hóa chất): Áp dụng cho dầu (oil), dầu diesel, hoặc dung môi hữu cơ không dẫn điện.
- Đo mức chất rắn rời có mài mòn cao với lắp đặt tường bên (ngành khai thác và công nghiệp nặng): Sử dụng điện cực tự chế lắp đặt ngang hoặc từ dưới lên trong silo có mài mòn mạnh hoặc lực cơ học lớn.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Loại cảm biến | Cảm biến điện dung cáp (partly insulated) |
| Ứng dụng chính | Chất rắn rời + chất lỏng không dẫn điện |
| Phạm vi đo | Lên đến 32 m (105 ft) |
| Đầu nối quá trình | Ren G1 / 1″ NPT trở lên, mặt bích từ DN50 / 2″ |
| Áp suất quá trình | -1 … +64 bar (-100 … +6400 kPa) |
| Nhiệt độ quá trình | -50 … +200 °C (-58 … +392 °F) |
| Nhiệt độ môi trường | -40 … +80 °C |
| Nguồn cấp | 12 … 36 V DC (2 dây 4-20 mA/HART) |
| Tín hiệu đầu ra | 4…20 mA/HART (có tùy chọn Profibus PA, FF) |
| Vật liệu tiếp xúc môi chất | Thép không gỉ 316L + cách điện PTFE |
| Cáp đầu dò | Có thể cắt ngắn tại hiện trường |
| Đo được | Toàn bộ chiều dài cáp (không vùng chết) |
| Chứng nhận | ATEX, IECEx, FM, SIL2 (tùy chọn), tàu biển |
| Vỏ điện tử | Nhựa, Aluminium, Inox – IP66/67/68 |
Tham khảo Catalog chi tiết ở đây: Catalog Cảm biến báo mức dạng điện dung VEGACAL 65
Nguyên lý hoạt động của Cảm biến báo mức dạng điện dung VEGACAL 65
-
- Đầu dò (cáp thép bọc PTFE một phần) + thành bồn chứa → tạo thành 2 cực của một tụ điện.
- Cáp thép bên trong là cực thứ nhất
- Thành bồn chứa kim loại (hoặc thanh mass nối đất) là cực thứ hai
- Không khí / vật liệu / chất lỏng ở giữa là chất điện môi.
- Khi mức thay đổi → chất điện môi giữa 2 cực thay đổi → điện dung (C) của tụ điện thay đổi.
- Bộ điện tử bên trong đầu cảm biến đo sự thay đổi điện dung này → chuyển đổi thành tín hiệu mức tuyến tính.
- Tín hiệu đầu ra: 4…20 mA (hoặc HART, Profibus, FF…) tỷ lệ với mức từ 0% → 100%.
- Đầu dò (cáp thép bọc PTFE một phần) + thành bồn chứa → tạo thành 2 cực của một tụ điện.
Ưu điểm nổi bật
- Độ linh hoạt cao nhờ đầu dò có thể rút ngắn.
- Tuổi thọ cao và yêu cầu bảo trì thấp nhờ kết cấu cơ khí chắc chắn.
- Tối ưu hóa việc sử dụng mạch máu nhờ phép đo được thực hiện trên toàn bộ chiều dài đầu dò.
