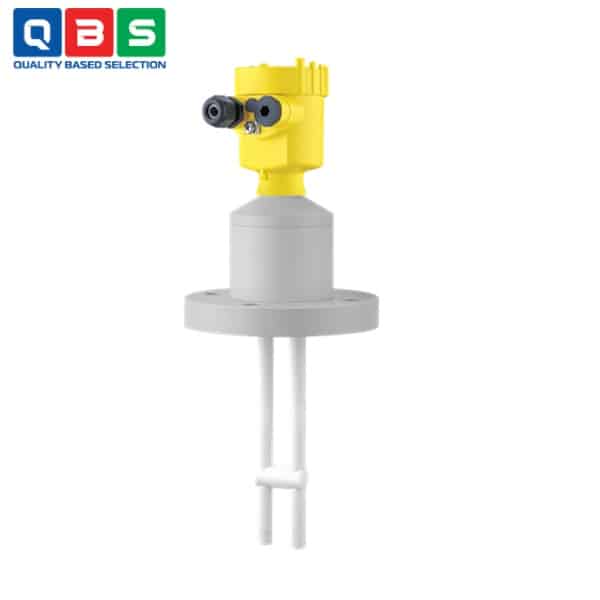

Cảm biến báo mức dạng điện dung VEGACAL 69

Ứng dụng của Cảm biến báo mức dạng điện dung VEGACAL 69

• Đo mức chất lỏng trong bồn chứa không dẫn điện (non-conductive vessels), ví dụ: bồn nhựa, bồn composite hoặc bồn chứa dầu, hóa chất không dẫn điện.
• Đo mức chất lỏng ăn mòn (corrosive liquids), như axit, kiềm mạnh, nhờ vật liệu cách nhiệt và chịu hóa chất cao (FEP, PTFE).
• Các ngành công nghiệp điển hình: hóa chất, dược phẩm, xử lý nước, thực phẩm (nơi cần chịu hóa chất), dầu khí (cho chất lỏng không dẫn).

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động của Cảm biến báo mức dạng điện dung VEGACAL 69

1. 1. Cấu tạo tụ điện: Que đôi (double rod) của cảm biến và thành bồn chứa (hoặc que thứ hai) tạo thành hai điện cực của một tụ điện. Phần que tiếp xúc với chất lỏng được cách nhiệt hoàn toàn bằng vật liệu FEP.
   2. Thay đổi điện dung: Khi mức chất lỏng thay đổi (tăng hoặc giảm), hằng số điện môi (dielectric constant) giữa hai que thay đổi → dẫn đến điện dung của tụ điện thay đổi.
   3. Xử lý tín hiệu: Bộ điện tử tích hợp bên trong cảm biến đo sự thay đổi điện dung này, tính toán và chuyển đổi thành tín hiệu đầu ra tương ứng (thường là 4…20 mA/HART).
   4. Đo liên tục toàn chiều dài: Đo mức trên toàn bộ chiều dài que mà không có vùng chết (no blocking distance), nghĩa là ngay cả khi chất lỏng chạm đến đầu que vẫn đo chính xác.

Ưu điểm nổi bật

• Chi phí lắp đặt thấp nhờ thiết kế thanh đôi nhỏ gọn.
• Tuổi thọ cao và chi phí bảo trì thấp nhờ vật liệu có độ bền cao.
• Tối ưu hóa việc sử dụng mạch máu nhờ phép đo được thực hiện trên toàn bộ chiều dài đầu dò.
