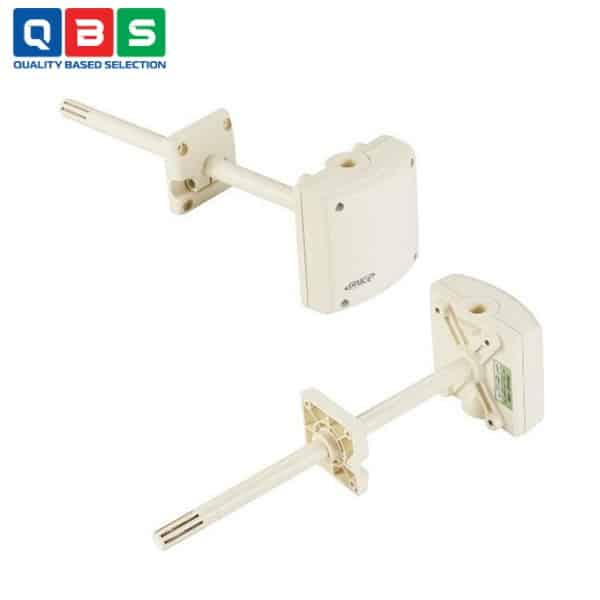

Cảm biến báo mức GDTHO-1420 Pt1000(Pt100)
| Tên sản phẩm | Cảm biến báo mức |
| Model | GDTHO-1420 Pt1000(Pt100) |
| Thương hiệu | GINICE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Cảm biến báo mức GDTHO-1420 Pt1000(Pt100) |
Mô tả
Cảm biến báo mức GDTHO-1420 Pt1000(Pt100) là cảm biến đo nhiệt độ và độ ẩm gió trong ống gió (duct), dùng trong các hệ thống thông gió và HVAC. Thiết bị sử dụng phần tử nhiệt điện trở Pt1000 hoặc Pt100 để đo nhiệt độ không khí và tích hợp cảm biến độ ẩm, từ đó cung cấp tín hiệu chính xác phục vụ giám sát, hiển thị và điều khiển tự động nhiệt độ – độ ẩm của không khí trong ống gió.
Ứng dụng của Cảm biến báo mức GDTHO-1420 Pt1000(Pt100)
-
- Đo nhiệt độ và độ ẩm trong ống gió HVAC: Giám sát điều kiện không khí trong hệ thống thông gió, điều hòa.
- Kiểm soát nhiệt độ – độ ẩm gió cấp: Lắp sau quạt, sau dàn xử lý không khí để điều khiển chất lượng gió cấp vào phòng.
- Kiểm soát nhiệt độ – độ ẩm gió phân phối: Theo dõi và điều chỉnh không khí phân phối đến các khu vực sử dụng.
- Cảm biến phục vụ hệ điều khiển tự động: Cung cấp tín hiệu cho hệ thống điều khiển trung tâm để tự động điều chỉnh HVAC.
- Hiển thị và ghi nhận giá trị đo: Kết nối với bộ hiển thị, bộ ghi dữ liệu để theo dõi nhiệt độ – độ ẩm thực tế.
- Ứng dụng trong tòa nhà, nhà máy, phòng sạch: Phù hợp cho cao ốc, trung tâm thương mại, nhà xưởng, kho bãi, phòng kỹ thuật yêu cầu kiểm soát môi trường.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Model | GDTHO-1420 |
| Loại cảm biến | Cảm biến nhiệt độ & độ ẩm ống gió |
| Phần tử đo nhiệt độ | Pt1000Ω / Pt100Ω |
| Dải đo độ ẩm | 0 ~ 100% RH |
| Độ chính xác nhiệt độ | ±0,2°C tại 25°C |
| Độ chính xác độ ẩm | ±2%RH (10 ~ 90%RH) |
| Nguồn cấp | 15 ~ 30 VDC |
| Dòng tự gia nhiệt | ≤ 20 mA |
| Thời gian đáp ứng | ~ 20 giây (vận tốc gió 2 m/s) |
| Nhiệt độ môi trường | −30 ~ +70°C |
| Độ ẩm môi trường | ≤ 95% RH |
| Kiểu dây | 5 dây |
| Chuẩn bảo vệ vỏ | IP65 (EN60529) |
| Đầu cáp | PF 1/2″ |
| Khối lượng | ~ 0,23 kg (kèm giá đỡ) |
Tham khảo Catalog chi tiết ở đây: Catalog Cảm biến báo mức GDTHO-1420 Pt1000(Pt100)
Nguyên lý hoạt động của Cảm biến báo mức GDTHO-1420 Pt1000(Pt100)
-
- Đo nhiệt độ:
- Sử dụng cảm biến Pt1000 hoặc Pt100 (nhiệt điện trở).
- Khi nhiệt độ không khí trong ống gió thay đổi → điện trở của Pt thay đổi tương ứng.
- Đo độ ẩm: Cảm biến độ ẩm phản ứng với hơi nước trong không khí → tạo tín hiệu điện tỷ lệ với %RH.
- Xử lý tín hiệu: Tín hiệu điện trở (nhiệt độ) và tín hiệu độ ẩm được chuyển đổi thành tín hiệu tiêu chuẩn.
- Truyền tín hiệu: Gửi tín hiệu đo về bộ hiển thị, bộ điều khiển DDC/BMS hoặc hệ thống HVAC.
- Điều khiển hệ thống: Hệ thống HVAC dựa vào tín hiệu để điều chỉnh quạt, van, dàn lạnh/nóng, đảm bảo nhiệt độ và độ ẩm ổn định trong ống gió.
- Đo nhiệt độ:
Ưu điểm nổi bật
-
- Độ chính xác cao: Sai số nhiệt độ nhỏ (≈ ±0,2°C), độ ẩm ổn định, phù hợp hệ HVAC chuyên nghiệp.
- Đo đồng thời nhiệt độ và độ ẩm: Một thiết bị, hai thông số → tiết kiệm chi phí và không gian lắp đặt.
- Cảm biến Pt1000/Pt100 tiêu chuẩn: Tín hiệu phổ biến, dễ tích hợp với DDC, BMS và các bộ điều khiển HVAC.
- Thiết kế chuyên dụng cho ống gió: Dạng que dài, đo chính xác nhiệt độ – độ ẩm của luồng khí.
