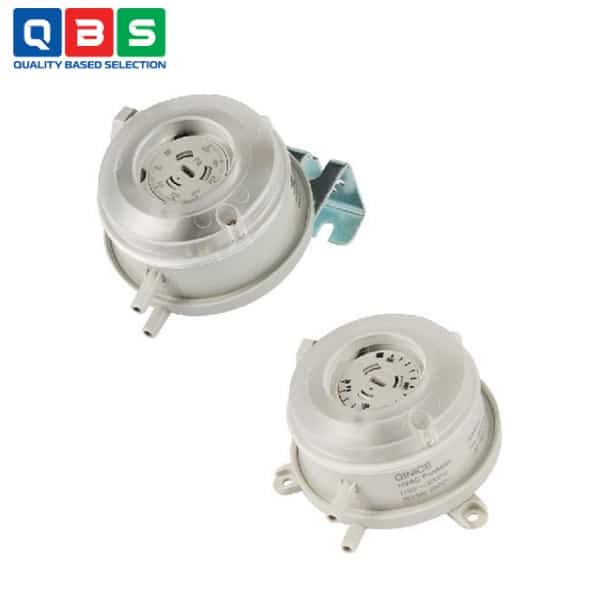

Cảm biến báo mức GS-609

Ứng dụng của Cảm biến báo mức GS-609

• • Giám sát tắc nghẽn lọc gió: Phát hiện chênh áp tăng qua filter.
  • Xác nhận quạt đang hoạt động: Kiểm tra có lưu lượng gió khi quạt chạy.
  • Điều khiển bật/tắt quạt: Bảo vệ quạt chạy khô hoặc chạy không tải.
  • Điều khiển damper gió: Đóng/mở damper theo trạng thái lưu lượng gió.
  • Báo lỗi hệ thống thông gió: Phát hiện mất gió, gió yếu hoặc gió bất thường.
  • Ứng dụng trong AHU, FCU: Giám sát lưu lượng gió cấp – gió hồi.
  • Hệ thống hút – xả công nghiệp: Kiểm soát lưu lượng khí thải, khí cấp.

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động của Cảm biến báo mức GS-609

1. 1. Nhận chênh áp: Hai cổng P1 và P2 nối với áp suất cao – thấp trong ống gió hoặc trước/sau lọc gió.
   2. Tác động lên màng cảm biến: Khi có chênh áp hoặc lưu lượng gió, áp suất tác động lên màng diaphragm bên trong.
   3. So sánh với giá trị cài đặt: Lực từ chênh áp được so với ngưỡng áp suất đã chỉnh trên núm chỉnh.
   4. Đóng/ngắt tiếp điểm: Khi chênh áp vượt hoặc thấp hơn ngưỡng cài đặt, công tắc đổi trạng thái tiếp điểm điện (ON/OFF).
   5. Xuất tín hiệu điều khiển: Tín hiệu tiếp điểm dùng để báo lỗi, bật/tắt quạt, điều khiển damper hoặc gửi về tủ điều khiển/BMS.

Ưu điểm nổi bật

• • Phát hiện chính xác chênh áp / lưu lượng gió, độ lặp lại cao.
  • Dải chỉnh áp linh hoạt, phù hợp nhiều ứng dụng quạt và lọc gió.
  • Lắp trực tiếp trong ống gió, gọn gàng, tiết kiệm không gian.
  • Tiếp điểm công suất lớn, dùng trực tiếp cho mạch điều khiển.
