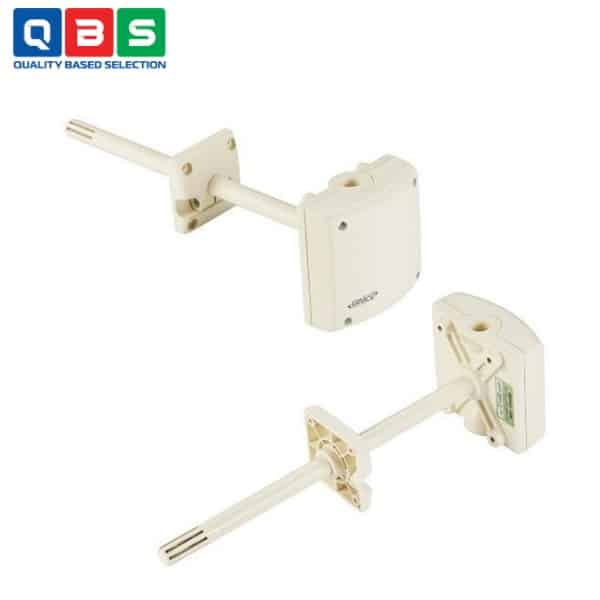

Cảm biến độ ẩm GDH-420/GDH-110
| Tên sản phẩm | Cảm biến độ ẩm |
| Model | GDH-420/GDH-110 |
| Thương hiệu | GINICE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Cảm biến độ ẩm GDH-420-GDH-110 |
Mô tả
Cảm biến độ ẩm GDH-420/GDH-110 được thiết kế chủ yếu để đo độ ẩm tương đối trong ống dẫn không khí của hệ thống thông gió và HVAC. Nó hoạt động như một cảm biến kiểm soát hoặc giới hạn, có thể kết nối với các thiết bị khác để điều khiển, hiển thị hoặc tích hợp vào hệ thống tự động hóa tòa nhà. Ứng dụng tập trung vào việc giám sát và điều chỉnh độ ẩm trong môi trường công nghiệp hoặc dân dụng, với tín hiệu đầu ra tương thích cho các hệ thống khác.
Ứng dụng của Cảm biến độ ẩm GDH-420/GDH-110
-
- Giám sát và điều khiển độ ẩm: Trong không khí cấp hoặc không khí hồi để duy trì chất lượng không khí trong nhà thoải mái và lành mạnh.
- Làm cảm biến kiểm soát: Trong hệ thống cung cấp/phân phối không khí, giúp điều chỉnh thông gió, làm mát hoặc sưởi ấm tự động.
- Làm cảm biến giới hạn: Khi kết nối với máy tạo ẩm hơi nước, ngăn độ ẩm vượt quá mức an toàn hoặc quá thấp.
- Tích hợp vào hệ thống tự động hóa tòa nhà: Để hiển thị giá trị RH thời gian thực, ghi nhận dữ liệu hoặc điều khiển các thiết bị khác.
- Môi trường cần kiểm soát độ ẩm chính xác: Để tránh nấm mốc, bảo vệ thiết bị hoặc sản phẩm.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Nguồn cấp | 24V AC/DC ±20% |
| Công suất tiêu thụ | < 0.5 VA |
| Dải đo độ ẩm | 0 ~ 100% RH |
| Độ chính xác | ±2% RH (trong khoảng 20 ~ 90% RH, tại 20°C) |
| Tín hiệu đầu ra | GDH-420: 4 ~ 20 mA |
| GDH-110: 0 ~ 10 VDC | |
| Thời gian đáp ứng | ~20 giây (tại vận tốc gió 2 m/s) |
| Nhiệt độ hoạt động | -15 ~ 80°C |
| Độ ẩm môi trường hoạt động | 5 ~ 100% RH |
| Bảo vệ | IP65 |
| Nhiệt độ vận chuyển | -25 ~ 65°C |
| Độ ẩm vận chuyển | ≤ 95% RH |
| Cổng cáp | PF 1/2″ |
| Trọng lượng (có bracket) | 0.170 kg |
| Vị trí lắp đặt | Giữa tường ống dẫn (center of duct wall) |
Tham khảo Catalog chi tiết ở đây: Catalog Cảm biến độ ẩm GDH-420/GDH-110
Nguyên lý hoạt động của Cảm biến độ ẩm GDH-420/GDH-110
-
- Cảm biến sử dụng phần tử cảm biến tích hợp (Integrated Circuit), hầu hết là loại điện dung (capacitive) – phổ biến trong các cảm biến độ ẩm duct-mounted HVAC.
- Phần tử cảm biến gồm một chất điện môi hút ẩm (hygroscopic dielectric) nằm giữa hai điện cực, tạo thành một tụ điện nhỏ.
- Khi không khí trong ống dẫn chảy qua, độ ẩm tương đối (RH) thay đổi làm thay đổi hằng số điện môi của chất hút ẩm → thay đổi điện dung của tụ.
- Mạch điện tử bên trong chuyển đổi sự thay đổi điện dung này thành tín hiệu tuyến tính tương ứng với 0 ~ 100% RH:
- GDH-420: 4 ~ 20 mA
- GDH-110: 0 ~ 10 VDC
- Thời gian đáp ứng nhanh (~20 giây ở vận tốc gió 2 m/s), độ chính xác ±2% RH trong khoảng 20 ~ 90% RH.
Ưu điểm nổi bật
-
- Độ chính xác cao: ±2% RH (trong khoảng 20 ~ 90% RH) – đáng tin cậy cho HVAC.
- Dải đo rộng: 0 ~ 100% RH, phù hợp mọi điều kiện.
- Tín hiệu đầu ra chuẩn: 4-20mA (GDH-420) hoặc 0-10VDC (GDH-110) – dễ tích hợp BAS/PLC.
- Thiết kế bền bỉ: IP65 chống bụi/nước, chịu nhiệt -15 ~ 80°C (vận hành).
