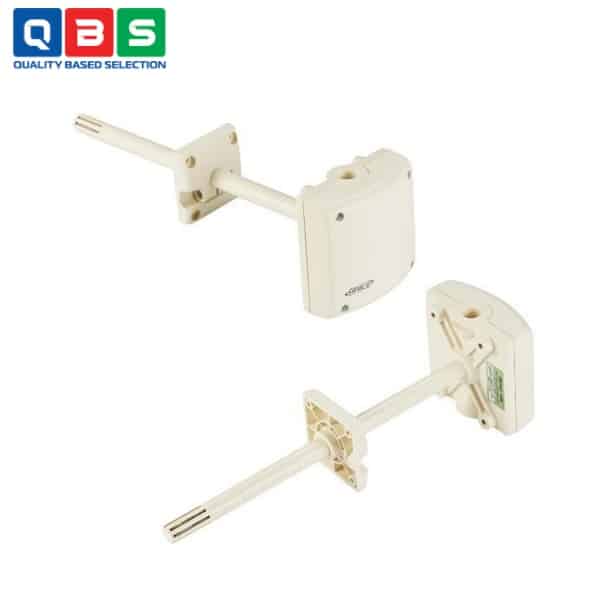

Cảm biến độ ẩm GDHO-420
| Tên sản phẩm | Cảm biến độ ẩm |
| Model | GDHO-420 |
| Thương hiệu | GINICE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Cảm biến độ ẩm GDHO-420 |
Mô tả
Cảm biến độ ẩm GDHO-420 không chỉ đo độ ẩm trong ống gió mà còn hỗ trợ điều khiển thông minh bằng cách bù trừ độ ẩm ngoài trời để tối ưu độ ẩm phòng, đặc biệt hữu ích trong hệ thống cần kiểm soát chính xác và tiết kiệm năng lượng.
Ứng dụng của Cảm biến độ ẩm GDHO-420
-
- Cung cấp không khí hoặc phân phối không khí: Được lắp đặt để đo lường và kiểm soát độ ẩm trong dòng không khí được cung cấp hoặc phân phối trong hệ thống.
- Điều chỉnh độ ẩm phòng: Sử dụng để điều chỉnh độ ẩm trong phòng bằng cách tính toán và bù đắp dựa trên độ ẩm bên ngoài (outside humidity).
- Hiển thị giá trị hoặc sử dụng trong hệ thống điều khiển tự động: Hoạt động như một cảm biến đo để hiển thị giá trị độ ẩm đo được, hoặc tích hợp vào hệ thống DDC để tự động kiểm soát.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Nguồn cấp | 15 ~ 30 VDC |
| Tín hiệu đầu ra | 4 ~ 20 mA (2 dây) |
| Phạm vi đo độ ẩm | 0 ~ 100% RH |
| Độ chính xác | ±2% RH (trong 20 ~ 90% RH) |
| Thời gian đáp ứng | ~20 giây (tại vận tốc gió 2 m/s) |
| Nhiệt độ môi trường vận hành | -5 ~ +50°C (hoặc -25 ~ +65°C tùy phiên bản) |
| Độ ẩm môi trường vận hành | 5 ~ 100% RH |
| Nhiệt độ vận chuyển | -25 ~ +65°C |
| Độ ẩm vận chuyển | Dưới 95% RH |
| Bảo vệ | IP65 |
| Kích thước đầu dò | Chiều dài ~250 mm (max 293 mm với bracket), probe Ø ~20 mm |
| Trọng lượng | 0.170 kg |
| Kết nối cáp | PF 1/2″ (cable entry gland) |
| Loại cảm biến | Điện dung (capacitive), tích hợp IC |
Tham khảo Catalog chi tiết ở đây: Catalog Cảm biến độ ẩm GDHO-420
Nguyên lý hoạt động của Cảm biến độ ẩm GDHO-420
-
- Là cảm biến độ ẩm kiểu điện dung (capacitive humidity sensor) lắp trong ống gió.
- Cấu tạo: Hai điện cực với lớp điện môi (dielectric) hút ẩm (hygroscopic polymer hoặc vật liệu tương tự) ở giữa, tạo thành tụ điện nhỏ.
- Khi không khí trong ống gió tiếp xúc → lớp điện môi hấp thụ hơi nước → hằng số điện môi tăng (từ ~2-15 lên gần 80 khi ẩm cao) → điện dung (capacitance) tăng theo tỷ lệ gần tuyến tính với độ ẩm tương đối (%RH).
- Mạch điện tử bên trong đo sự thay đổi điện dung → chuyển đổi thành tín hiệu analog 4-20 mA (tương ứng 0-100% RH).
- Thời gian đáp ứng: ~20 giây ở vận tốc gió 2 m/s.
- Đặc biệt: Dùng làm “shift sensor” để bù trừ độ ẩm ngoài trời, điều chỉnh setpoint phòng.
Ưu điểm nổi bật
-
- Chức năng shift sensor độc đáo: Tự động điều chỉnh setpoint độ ẩm phòng dựa trên độ ẩm ngoài trời.
- Độ chính xác cao: ±2% RH (20–90% RH), phạm vi rộng 0–100% RH.
- Độ bền & bảo vệ tốt: IP65, nhiệt độ vận hành -25~+65°C, nắp lọc dễ vệ sinh/thay thế để tránh sai số do bụi.
- Tích hợp dễ dàng: Tín hiệu 4–20mA chuẩn (2 dây), nguồn 15–30VDC, thời gian đáp ứng nhanh ~20 giây.
Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật
-
- CÔNG TY TNHH KỸ THUẬT QBS
- MST : 0318810101
- HOTLINE : 0939 487 487
- EMAIL : info@qbsco.vn
