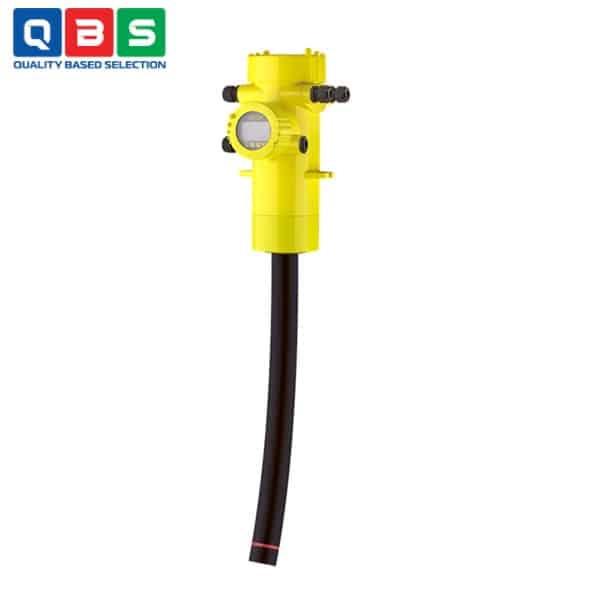

Cảm biến đo bức xạ FIBERTRAC 31

Ứng dụng của Cảm biến đo bức xạ FIBERTRAC 31

• Bồn chứa có nhiệt độ cực cao (> 200–400°C) hoặc cực thấp (dưới -50°C): Nhựa đường nóng, lưu huỳnh lỏng, nhôm lỏng, lò phản ứng cracking xúc tác (FCCU).
• Bồn chứa áp suất rất cao: Thường gặp trong nhà máy hóa dầu, khí hóa than, sản xuất hydro.
• Sản phẩm ăn mòn cực mạnh hoặc độc hại: Axit sunfuric đậm đặc, HCl, HF, HNO3, kiềm nóng đậm đặc, dung dịch có F-, Br-.
• Bồn có cánh khuấy lớn, tạo bọt mạnh, có xoáy, dòng chảy rối: Không ảnh hưởng đến phép đo phóng xạ.

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động của Cảm biến đo bức xạ FIBERTRAC 31

1. 1. Nguồn phóng xạ: Lắp bên ngoài bồn (thường là Cs-137 hoặc Co-60), được che chắn an toàn, phát tia gamma tập trung xuyên qua thành bồn.
   2. Tia gamma xuyên qua bồn: Tia gamma đi từ nguồn qua thành bồn, qua chất chứa bên trong, rồi qua thành bồn bên kia đến cảm biến.
   3. Chất chứa cản tia gamma:
      • Mức cao → nhiều chất → cản nhiều tia → ít tia đến cảm biến
      • Mức thấp → ít chất → cản ít tia → nhiều tia đến cảm biến
   4. Cảm biến dẻo nhận tia: Dây cảm biến FIBERTRAC 31 chứa chất phát sáng (scintillator) chuyển tia gamma thành ánh sáng, rồi thành tín hiệu điện.
   5. Điện tử xử lý tín hiệu: Bộ điện tử đếm số tín hiệu → tính toán mức hiện tại (từ 0 % đến 100 %), hoặc giao diện giữa 2 pha.
   6. Xuất tín hiệu:
      • 4–20 mA/HART (có thể kết nối PLC, DCS)
      • Có thêm relay, transistor output để báo động mức cao/thấp.

Ưu điểm nổi bật

• Dễ dàng lắp đặt trên các bình hình tròn và hình nón thông qua bộ dò linh hoạt.
• Khả năng cung cấp thực vật cao thông qua phương pháp đo lường không tiếp xúc.
• Tiết kiệm chi phí nhờ chỉ sử dụng một cảm biến với phạm vi đo lên đến 7 m.
