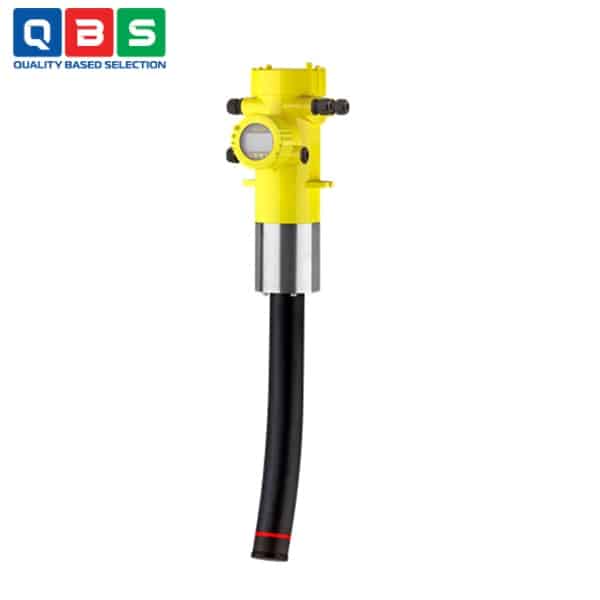

Cảm biến đo bức xạ FIBERTRAC 32
| Tên sản phẩm | Cảm biến đo bức xạ |
| Model | FIBERTRAC 32 |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Cảm biến đo bức xạ FIBERTRAC 32 |
Mô tả
Cảm biến đo bức xạ FIBERTRAC 32 là cảm biến dựa trên bức xạ dùng để đo liên tục chất lỏng và chất rắn dạng khối. Nó phù hợp để đo mức và giao diện trong điều kiện nhiệt độ xử lý khắc nghiệt, trong môi trường ăn mòn hoặc với các đặc tính sản phẩm khó khăn. Nhờ phần tử cảm biến bằng nhựa dẻo lớn hơn, FIBERTRAC 32 mang lại kết quả đo nhanh hơn và đáng tin cậy hơn, ngay cả trong những điều kiện ứng dụng khắc nghiệt nhất.
Ứng dụng của Cảm biến đo bức xạ FIBERTRAC 32
- Đo mức liên tục trong thùng coke trong nhà máy lọc dầu: Đo mức chất lỏng và chất rắn ở nhiệt độ cao, áp suất cao, với lớp cặn bám dày và môi trường mài mòn mạnh.
- Đo mức và giao diện trong lò phản ứng tái sinh xúc tác: Theo dõi mức xúc tác trong điều kiện nhiệt độ cực cao, rung lắc mạnh và chất ăn mòn.
- Đo mức trong bồn chứa hóa chất ăn mòn mạnh trong ngành hóa chất và dược phẩm: Không tiếp xúc trực tiếp, tránh hư hỏng cảm biến.
- Đo mức chất rắn rời trong silo hoặc bồn chứa bột trong ngành khai thác mỏ (mining) và năng lượng: Phù hợp với bồn cao, thành dày, bụi nhiều.
- Đo giao diện giữa hai pha trong bồn tách (separators) ngành dầu khí offshore hoặc nhà máy chế biến.
- Đo mức trong môi trường có bọt khí mạnh, kết dính: Trong ngành giấy, thực phẩm (pulp & paper, food processing).
- Ứng dụng trong nhà máy thép, năng lượng: Đo mức trong bồn chứa tro bay, nhiên liệu lỏng dưới điều kiện rung động cao.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Phạm vi đo | 1 … 7 m (3.28 … 22.97 ft) |
| Độ lặp lại (Non-repeatability) | ±0.5 % (tại -20 °C … +50 °C) |
| Nhiệt độ môi trường | -20 °C … +50 °C (có thể mở rộng) |
| Nguồn cấp điện | 20 … 72 V DC hoặc 20 … 253 V AC, 50/60 Hz |
| Công suất tiêu thụ tối đa | 4 W (DC) / 6 VA (AC) |
| Ngõ ra tín hiệu chính | 4 … 20 mA/HART (active hoặc passive) |
| Tải tối đa ngõ ra | 500 Ω (300 Ω với bản an toàn cháy nổ IS) |
| Ngõ ra relay | Max. 253 V AC/DC, 3 A AC / 1 A DC |
| Ngõ ra transistor | < 55 V DC, < 400 mA |
| Trọng lượng | Max. 10.2 kg + 2.31 kg/m |
| Vật liệu detector | Thép mạ kẽm bọc cao su Santoprene, scintillator polystyrene |
| Cấp bảo vệ vỏ | IP66/IP67 |
| Chứng nhận SIL | Tùy chọn lên đến SIL2 |
| Giao thức khác | Profibus PA, Foundation Fieldbus (tùy phiên bản) |
Tham khảo Catalog chi tiết ở đây: Catalog Cảm biến đo bức xạ FIBERTRAC 32
Nguyên lý hoạt động của Cảm biến đo bức xạ FIBERTRAC 32
-
- Một nguồn phóng xạ an toàn (thường là Caesium-137 hoặc Cobalt-60) được đặt trong hộp che chắn (source container) ở một bên bồn chứa, phát ra tia gamma tập trung xuyên qua thành bồn.
- Ở phía đối diện, detector linh hoạt FIBERTRAC 32 (dài đến 7m, làm từ sợi quang scintillator nhựa polystyrene) nhận tia gamma còn lại.
- Khi mức chất lỏng/chất rắn tăng, vật chất trong bồn hấp thụ (attenuate) nhiều tia gamma hơn → cường độ tia đến detector giảm.
- Scintillator trong detector chuyển tia gamma thành xung sáng → chuyển thành tín hiệu điện → xử lý để tính toán mức chất (level), giao diện (interface), mật độ hoặc lưu lượng.
Ưu điểm nổi bật
- Dễ dàng lắp đặt trên các bình hình tròn và hình nón thông qua bộ dò linh hoạt.
- Khả năng cung cấp thực vật cao thông qua phương pháp đo lường không tiếp xúc.
- Hiệu quả nhờ phạm vi đo rộng.
