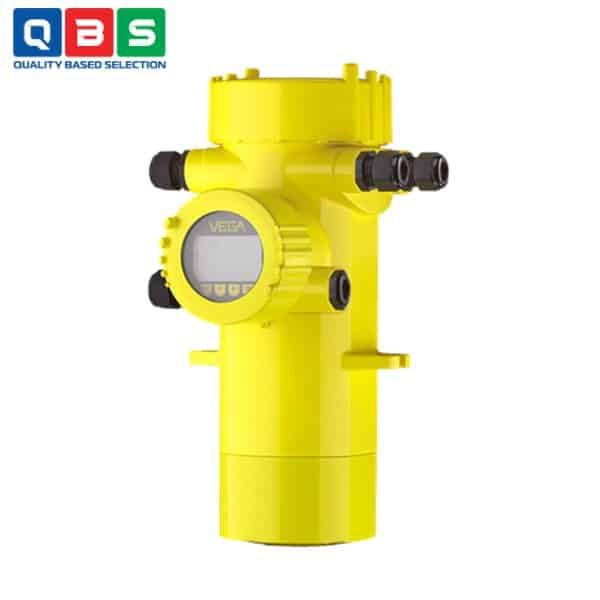

Cảm biến đo bức xạ Minitrac 31
| Tên sản phẩm | Cảm biến đo bức xạ |
| Model | Minitrac 31 |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Cảm biến đo bức xạ Minitrac 31 |
Mô tả
Cảm biến đo bức xạ Minitrac 31 là cảm biến dựa trên bức xạ dùng để đo mật độ không tiếp xúc của chất lỏng và chất rắn dạng khối. Minitrac 31 xác định mật độ theo phương pháp không tiếp xúc. Nó được gắn bên ngoài đường ống hoặc thành bình chứa. Nhờ thiết kế nhỏ gọn, nó lý tưởng để lắp đặt ở những vị trí khó tiếp cận và ở những nơi bị hạn chế về không gian.
Ứng dụng của Cảm biến đo bức xạ Minitrac 31
- Khai thác mỏ: Đo mật độ bùn quặng trong đường ống hoặc thickener underflow để theo dõi phần trăm chất rắn, tối ưu hóa quy trình và tránh tắc nghẽn.
- Dầu khí và lọc hóa dầu: Đo mật độ trong các bình tách (separator vessels)
- Sản xuất giấy: Đo mật độ bùn giấy hoặc hỗn hợp hóa chất trong quy trình sản xuất, chịu được môi trường bụi bặm và nhiệt độ cao.
- Ngành hóa chất: Đo mật độ các chất lỏng ăn mòn, độc hại hoặc ở điều kiện áp suất/temperatures cực đoan, như trong reactor hoặc bình chứa hóa chất.
- Sản xuất vật liệu xây dựng: Đo mật độ hỗn hợp asphalt-lime trong đường ống để kiểm soát tính chất kết dính của sản phẩm ngói lợp.
- Thực phẩm và đồ uống: Đo mật độ trong các quy trình sản xuất, như hỗn hợp chất lỏng hoặc bùn, đảm bảo vệ sinh và không tiếp xúc trực tiếp.
- Dược phẩm: Đo mật độ trong bình chứa hoặc đường ống với yêu cầu cao về vệ sinh và an toàn.
- Năng lượng và nhà máy điện: Đo mật độ bùn vôi (lime slurry) trong hệ thống khử lưu huỳnh khí thải (scrubbing process).
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Đo lặp lại (Non-repeatability) | ±0.1 % tại -40 °C … +60 °C |
| Nhiệt độ môi trường/lưu trữ | -40 °C … +60 °C |
| Nguồn cấp điện | 20 … 72 V DC; 20 … 253 V AC, 50/60 Hz |
| Công suất tiêu thụ tối đa | 4 W (DC); 6 VA (AC) |
| Ngõ vào analog | 4 … 20 mA passive, tải nội trở 250 Ω |
| Ngõ vào switching | Open Collector (10 mA) hoặc Relay contact (100 mA) |
| Ngõ ra relay | Max. 253 V AC/DC, 3 A AC (cos φ > 0.9), 1 A DC |
| Ngõ ra hiện tại | 4 … 20 mA/HART (active hoặc passive), tải max. 500 Ω (300 Ω với IS) |
| Ngõ ra switching | NPN transistor (floating), < 55 V DC, < 400 mA |
| Trọng lượng | 4.5 kg |
| Vật liệu scintillator | Sodium iodide (NaI) |
| Vỏ bảo vệ | IP66/IP67, nhôm hoặc thép không gỉ (double chamber) |
| An toàn SIL | Tùy chọn lên đến SIL2 |
| Điện tử | 4 … 20 mA/HART four-wire; tùy chọn Profibus PA hoặc Foundation Fieldbus |
| Nguồn phóng xạ | Caesium-137 hoặc Cobalt-60 (nguồn riêng, không bao gồm trong cảm biến) |
Tham khảo Catalog chi tiết ở đây: Catalog Cảm biến đo bức xạ Minitrac 31
Nguyên lý hoạt động của Cảm biến đo bức xạ Minitrac 31
Hoạt động dựa trên phương pháp đo bức xạ gamma hấp thụ (radiometric density measurement), hoàn toàn không tiếp xúc:
-
- Nguồn phóng xạ được đặt ở một bên thành ống dẫn hoặc bình chứa, phát ra tia gamma tập trung xuyên qua môi chất bên trong.
- Cảm biến MINITRAC 31 được lắp ở phía đối diện, nhận tia gamma đã đi qua môi chất.
- Tia gamma bị hấp thụ một phần khi xuyên qua vật chất; mức độ hấp thụ phụ thuộc trực tiếp vào mật độ của môi chất.
- Scintillator trong cảm biến chuyển đổi tia gamma thành các tín hiệu ánh sáng, sau đó được chuyển thành xung điện.
- Bộ điện tử đếm số lượng xung và tính toán mật độ dựa trên cường độ tia gamma nhận được.
Ưu điểm nổi bật
- Việc nâng cấp đơn giản trong quá trình sản xuất.
- Kết quả đo chính xác, không phụ thuộc vào điều kiện quy trình.
- Khả năng cung cấp thực vật cao thông qua phương pháp đo không tiếp xúc.
