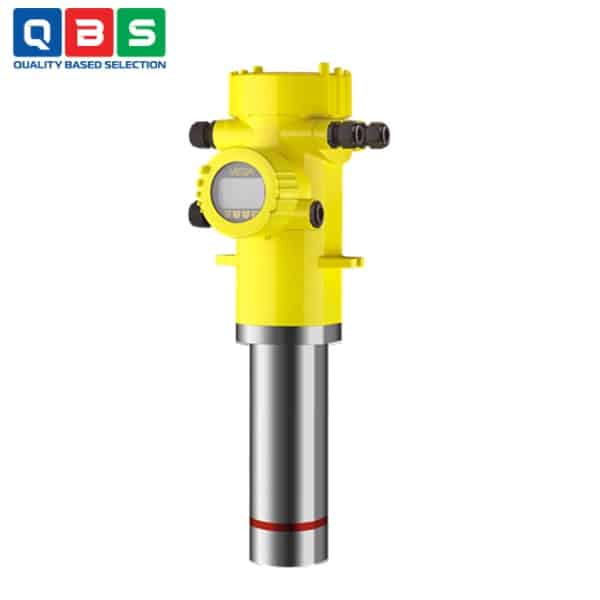

Cảm biến đo bức xạ POINTRAC 31
| Tên sản phẩm | Cảm biến đo bức xạ |
| Model | POINTRAC 31 |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Cảm biến đo bức xạ POINTRAC 31 |
Mô tả
Cảm biến đo bức xạ POINTRAC 31 là cảm biến dựa trên bức xạ dùng để phát hiện mức chất lỏng và chất rắn dạng khối một cách phổ quát. Không phụ thuộc vào vị trí lắp đặt, nó giám sát mức giới hạn trong các thùng chứa một cách đáng tin cậy. Cảm biến này có thể được sử dụng trong các ứng dụng của mọi ngành công nghiệp. Nhờ độ nhạy cao, POINTRAC 31 là một giải pháp kinh tế với hoạt độ bức xạ tối thiểu.
Ứng dụng của Cảm biến đo bức xạ POINTRAC 31
- Phát hiện mức giới hạn không tiếp xúc: Giám sát mức tối đa/tối thiểu của chất lỏng hoặc chất rắn rời mà không cần tiếp xúc trực tiếp với môi chất.
- Ứng dụng trên mọi hình dạng bồn chứa: Có thể lắp đặt trên bồn chứa bất kỳ hình dạng nào.
- Ứng dụng trên đường ống: Phát hiện mức giới hạn hoặc sự hiện diện của chất trong pipeline.
- Hoạt động trong điều kiện khắc nghiệt: Phù hợp với môi trường có nhiệt độ cao/thấp cực đoan, áp suất cao, chất ăn mòn, chất kết dính, có lớp bám dính.
- Phát hiện và bù lớp bám dính (buildup): Tự động nhận biết và bù trừ lớp bám trên thành bồn, đảm bảo độ chính xác cao.
- Đo chính xác độc lập với điều kiện quá trình: Không bị ảnh hưởng bởi biến đổi mật độ, thành phần hóa học, bọt khí, bụi, hơi…
- Giải pháp kinh tế: Nhờ độ nhạy cao, chỉ cần sử dụng nguồn phóng xạ có hoạt độ thấp nhất, giảm chi phí nguồn và chi phí bảo trì an toàn phóng xạ.
- Ứng dụng đa ngành công nghiệp: Dùng rộng rãi trong hóa chất, dầu khí, thực phẩm, dược phẩm, khai khoáng, xử lý nước, năng lượng.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Phạm vi đo | 45 mm, 152 mm hoặc 304 mm |
| Độ lặp lại (Non-repeatability) | ±0.5 % |
| Nhiệt độ môi trường | -40 … +60 °C (có thể mở rộng) |
| Nguồn cấp điện | 20 … 72 V DC hoặc 20 … 253 V AC, 50/60 Hz |
| Công suất tiêu thụ tối đa | 4 W (DC) / 6 VA (AC) |
| Ngõ ra tín hiệu | 8/16 mA/HART (active hoặc passive), Relay, Transistor NPN |
| Ngõ vào tín hiệu | 4 … 20 mA passive, Switching input (Open Collector hoặc Relay) |
| Relay output | Max. 253 V AC/DC, 3 A AC / 1 A DC |
| Transistor output | < 55 V DC, < 400 mA |
| Vật liệu detector | Thép không gỉ, Scintillator: Polyvinyltoluene (PVT) |
| Vỏ hộp | Nhôm hoặc thép không gỉ, IP66/IP67 |
| Chứng nhận SIL | Tùy chọn lên đến SIL2 |
| Giao tiếp khác | Profibus PA, Foundation Fieldbus (tùy chọn) |
| Điều chỉnh | PLICSCOM, PACTware, Bluetooth, App, HART |
Tham khảo Catalog chi tiết ở đây: Catalog Cảm biến đo bức xạ POINTRAC 31
Nguyên lý hoạt động của Cảm biến đo bức xạ POINTRAC 31
Hoạt động dựa trên phương pháp đo phóng xạ gamma (radiometric measurement) không tiếp xúc:
-
- Nguồn phóng xạ (thường là Caesium-137 hoặc Cobalt-60) được đặt ở một bên bồn chứa, phát ra tia gamma tập trung xuyên qua thành bồn và môi chất bên trong.
- Cảm biến (detector) nằm ở phía đối diện bồn chứa, nhận tia gamma đi qua.
- Khi mức chất lỏng hoặc chất rắn rời tăng lên, môi chất hấp thụ (làm suy yếu) một phần tia gamma → cường độ tia gamma đến cảm biến giảm.
- Scintillator (chất nhấp nháy PVT) trong cảm biến chuyển đổi tia gamma thành tín hiệu ánh sáng, sau đó thành tín hiệu điện (số lượng xung).
- Bộ điện tử xử lý số lượng xung này để tính toán và xác định mức giới hạn, đồng thời phát hiện lớp bám dính (buildup) để bù trừ, đảm bảo kết quả đo chính xác.
Ưu điểm nổi bật
- Kết quả đo chính xác, không phụ thuộc vào điều kiện quy trình.
- Độ tin cậy cao của quy trình thông qua việc xác định sự tích tụ.
- Phát hiện mức độ tiết kiệm trong điều kiện ứng dụng khắc nghiệt.
