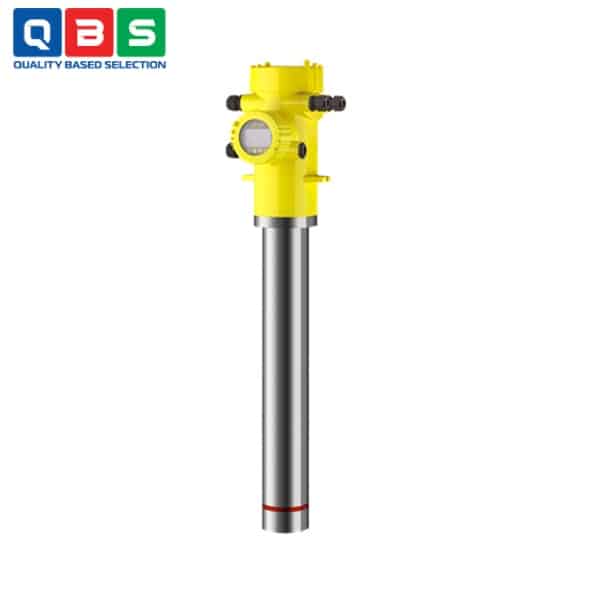

Cảm biến đo bức xạ SOLITRAC 31
| Tên sản phẩm | Cảm biến đo bức xạ |
| Model | SOLITRAC 31 |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Cảm biến đo bức xạ SOLITRAC 31 |
Mô tả
Cảm biến đo bức xạ SOLITRAC 31 là cảm biến dựa trên bức xạ với đầu dò thanh PVT dùng để đo liên tục chất lỏng và chất rắn dạng khối. Nó phù hợp để đo mức trong điều kiện quy trình khắc nghiệt, với các đặc tính sản phẩm quan trọng hoặc trong các sản phẩm ăn mòn. SOLITRAC 31 lý tưởng để sử dụng trong các bình trụ, lò phản ứng, nồi hấp, thiết bị tách và bình trộn.
Ứng dụng của Cảm biến đo bức xạ SOLITRAC 31
- Bồn chứa chất độc hại cao: Đo mức liên tục trong bồn chứa chất cực độc như phosgene, đảm bảo an toàn tuyệt đối vì đo từ bên ngoài, không cần mở bồn.
- Lò phản ứng: Đo mức và giao diện trong các reactor hóa chất hoặc dầu khí, chịu được nhiệt độ cao và áp suất cao.
- Nồi hấp/autoclave: Đo mức trong autoclaves dưới điều kiện áp suất và nhiệt độ cực đoan, thường gặp trong sản xuất hóa chất hoặc dược phẩm.
- Bình tách: Đo giao diện giữa các pha trong separators của nhà máy lọc dầu hoặc hóa dầu.
- Bồn trộn: Đo mức trong bồn trộn chất ăn mòn hoặc có agitator gây vortex, nơi các cảm biến tiếp xúc dễ hỏng.
- Quy trình sản xuất terephthalic acid: Đo mức trong các bồn lớn tại nhà máy petrochemical.
- Khai thác mỏ (mining): Đo mức trong các bồn chứa chất lỏng hoặc slurry dưới điều kiện khắc nghiệt.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Phạm vi đo | 0.5 … 3 m (1.64 … 9.84 ft) |
| Độ lặp lại (Non-repeatability) | ±0.5 % |
| Nhiệt độ môi trường | -40 … +60 °C (-40 … +140 °F) |
| Nguồn cấp | 20 … 72 V DC; 20 … 253 V AC, 50/60 Hz |
| Công suất tiêu thụ tối đa | 4 W (DC); 6 VA (AC) |
| Ngõ vào analog | 4 … 20 mA passive, tải nội 250 Ω |
| Ngõ ra relay | Max. 253 V AC/DC, 3 A AC / 1 A DC |
| Ngõ ra dòng | 4 … 20 mA/HART (active/passive), tải max. 500 Ω |
| Ngõ ra transistor | NPN, < 55 V DC, < 400 mA |
| Vật liệu scintillator | Polyvinyltoluene (PVT) |
| Vật liệu ống detector | Thép không gỉ (stainless steel) |
| Vỏ hộp | Nhôm hoặc thép không gỉ, IP66/IP67 |
| Chứng nhận SIL | Tùy chọn lên đến SIL 2 |
| Giao thức | 4…20 mA/HART, Profibus PA, Foundation Fieldbus |
Tham khảo Catalog chi tiết ở đây: Catalog Cảm biến đo bức xạ SOLITRAC 31
Nguyên lý hoạt động của Cảm biến đo bức xạ SOLITRAC 31
Hoạt động dựa trên phương pháp đo mức phóng xạ (radiometric/gamma radiation), là kỹ thuật đo không tiếp xúc từ bên ngoài bồn chứa.
-
- Nguồn phóng xạ: Sử dụng đồng vị phóng xạ (thường là Caesium-137 hoặc Cobalt-60) đặt ở một bên bồn chứa. Nguồn này phát ra tia gamma tập trung (focussed gamma rays) xuyên qua thành bồn và vật liệu bên trong.
- Đầu dò nhận tín hiệu: Cảm biến SOLITRAC 31 (với đầu dò dạng thanh PVT – Polyvinyltoluene) được lắp ở phía đối diện qua bồn chứa, nhận tia gamma đi qua.
- Suy giảm tia gamma: Khi mức chất lỏng/chất rắn trong bồn tăng, lượng vật chất mà tia gamma phải xuyên qua nhiều hơn → tia gamma bị suy giảm (attenuated) mạnh hơn → cường độ tia đến đầu dò giảm.
- Chuyển đổi và xử lý tín hiệu:
- Scintillator (vật liệu nhấp nháy PVT) trong đầu dò chuyển tia gamma thành các xung sáng.
- Các xung sáng được chuyển thành tín hiệu điện, số lượng xung tỷ lệ với cường độ tia gamma nhận được.
- Electronics của cảm biến tính toán mức chất (level), giao diện (interface), hoặc mật độ từ cường độ tia nhận được.
- Xuất tín hiệu: Kết quả đo được xuất ra dưới dạng 4…20 mA/HART, Profibus PA hoặc Foundation Fieldbus để truyền về hệ thống điều khiển.
Ưu điểm nổi bật
- Hiệu suất đo tốt nhất thông qua đầu dò PVT với độ nhạy tối đa.
- Lắp đặt đơn giản thông qua phụ kiện đi kèm.
- Khả năng cung cấp thực vật cao thông qua phương pháp đo lường không tiếp xúc.
