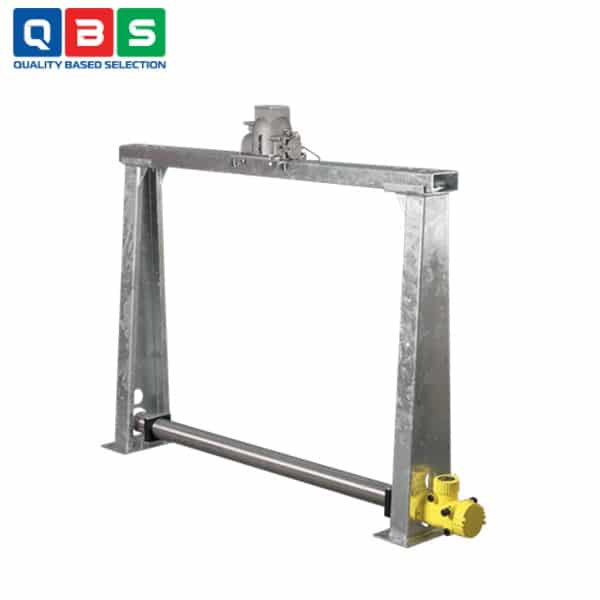

Cảm biến đo bức xạ WEIGHTRAC 31
| Tên sản phẩm | Cảm biến đo bức xạ |
| Model | WEIGHTRAC 31 |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Cảm biến đo bức xạ WEIGHTRAC 31 |
Mô tả
Cảm biến đo bức xạ WEIGHTRAC 31 là cảm biến dựa trên bức xạ dùng để đo lưu lượng chính xác của vật liệu rắn dạng khối. Nó lý tưởng cho việc xác định lưu lượng khối trên băng tải và trong các ống xoắn băng tải trong tất cả các ngành công nghiệp. Nhờ cấu trúc khung của nó, WEIGHTRAC 31 có thể dễ dàng lắp đặt thêm vào băng tải.
Ứng dụng của Cảm biến đo bức xạ WEIGHTRAC 31
- Đo lưu lượng khối trên băng tải vận chuyển: Dùng để xác định chính xác khối lượng vật liệu rời di chuyển qua băng tảit.
- Đo lưu lượng trong máng xoắn vận chuyển: Áp dụng tương tự cho hệ thống vận chuyển dạng xoắn ốc.
- Lắp đặt retrofit trên băng tải: Khung cấu trúc cho phép gắn nhanh chóng mà không cần thay đổi lớn hệ thống băng tải cũ.
- Trong mọi ngành công nghiệp xử lý bulk solids: Phù hợp cho khai thác mỏ, xi măng, thực phẩm, hóa chất, năng lượng, luyện kim…
- Xác định chính xác thể tích/lượng giao hàng: Thông qua cài đặt đơn giản, cung cấp dữ liệu đáng tin cậy để tính toán lượng vật liệu vận chuyển thực tế.
- Hoạt động trong môi trường khắc nghiệt: Nhiệt độ môi trường từ -40°C đến +60°C, khung thép mạ kẽm hoặc inox, cấp bảo vệ IP66/IP67, phù hợp nhà máy bụi bặm, ẩm ướt.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Phạm vi đo | 0.5 … 1.6 m (1.64 … 5.25 ft) |
| Độ lặp lại (Non-repeatability) | ±1% giá trị cuối dải đo |
| Nhiệt độ môi trường | -40 … +60°C (-40 … +140°F) |
| Nguồn cấp điện | 20 … 72 V DC hoặc 20 … 253 V AC, 50/60 Hz |
| Công suất tiêu thụ tối đa | 4 W (DC) / 6 VA (AC) |
| Ngõ ra tín hiệu chính | 4 … 20 mA/HART (active hoặc passive) |
| Tải tối đa ngõ ra | 500 Ω (300 Ω với phiên bản an toàn nội tại IS) |
| Ngõ vào analog | 4 … 20 mA passive, tải nội trở 250 Ω |
| Ngõ ra relay | Max. 253 V AC/DC, 3 A AC (cos φ > 0.9), 1 A DC |
| Ngõ ra transistor | NPN, < 55 V DC, < 400 mA |
| Vật liệu detector | Ống thép không gỉ, scintillator Polyvinyltoluene (PVT) |
| Vật liệu khung | Thép mạ kẽm hoặc thép không gỉ |
| Cấp bảo vệ vỏ | IP66/IP67 |
| Phiên bản điện tử | 4 … 20 mA/HART, Profibus PA, Foundation Fieldbus |
| Phương pháp điều chỉnh | PLICSCOM, PACTware (có Bluetooth), hoặc màn hình ngoài |
Tham khảo Catalog chi tiết ở đây: Catalog Cảm biến đo bức xạ WEIGHTRAC 31
Nguyên lý hoạt động của Cảm biến đo bức xạ WEIGHTRAC 31
Hoạt động dựa trên phương pháp đo bức xạ gamma (radiometric measurement) không tiếp xúc:
-
- Một nguồn đồng vị phóng xạ phát ra chùm tia gamma tập trung xuyên qua vật liệu rời đang di chuyển trên băng tải.
- Ở phía đối diện, cảm biến (detector) với scintillator (chất nhấp nháy) nhận tia gamma đi qua.
- Tia gamma bị suy giảm khi xuyên qua vật liệu – mức độ suy giảm phụ thuộc vào khối lượng vật liệu (mật độ và độ dày lớp vật liệu).
- Scintillator chuyển đổi tia gamma thành tín hiệu ánh sáng, sau đó thành tín hiệu điện. Số lượng tín hiệu tỷ lệ thuận với cường độ tia gamma nhận được.
- Thiết bị tính toán và suy ra lưu lượng khối từ cường độ bức xạ nhận được, kết hợp với tốc độ băng tải (nếu có đầu vào tốc độ).
Ưu điểm nổi bật
- Xác định chính xác khối lượng hàng giao thông qua thiết lập đơn giản.
- Không cần đeo, vì đây là phương pháp đo không tiếp xúc.
